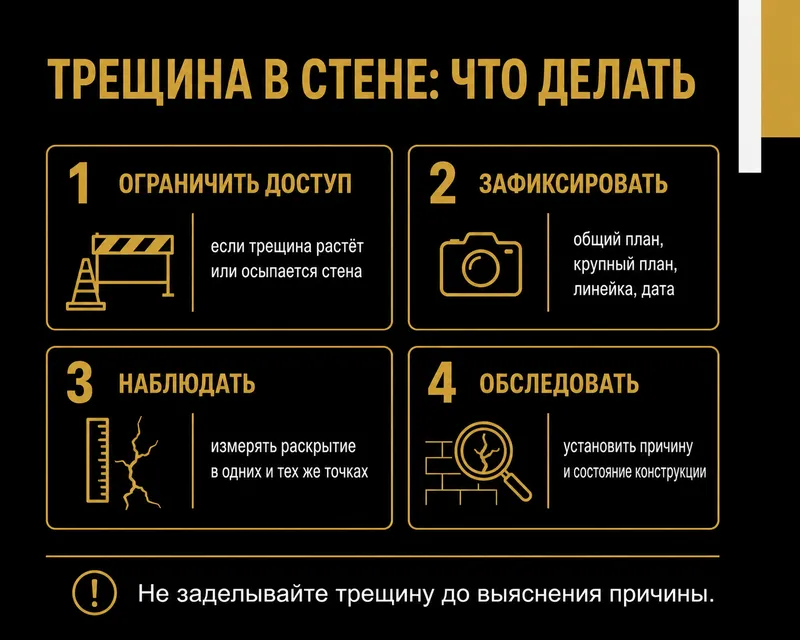

Первые действия после обнаружения трещины
Главная ошибка — сразу заделать дефект раствором или герметиком. Так можно скрыть признаки развития повреждения, но не устранить его причину. До осмотра следует сохранить видимую часть трещины и не снимать отделку на большой площади: вскрытия без понимания схемы конструкции способны усложнить диагностику.
Сначала определите, где находится повреждение: на отделочном слое, перегородке, наружной или внутренней стене; рядом с оконным или дверным проёмом, перекрытием, колонной либо местом опирания балки. Сфотографируйте общий вид стены и трещину крупным планом, приложив линейку. Запишите дату, примерную длину, максимальное раскрытие и обстоятельства появления дефекта — например, ремонт в соседнем помещении, земляные работы поблизости, протечку или резкое изменение температуры.
По одной фотографии нельзя подтвердить безопасность здания. Снимок помогает предварительно оценить ситуацию, но вывод делают с учётом материала, конструктивной схемы, глубины и динамики раскрытия, состояния соседних элементов и причин деформации.
Отличие косметического дефекта от повреждения конструкции
Косметическая трещина проходит в краске, шпаклёвке или штукатурке и не обязательно продолжается в материале стены. Конструктивная затрагивает кирпичную кладку, бетон, железобетонный элемент или узел сопряжения и может указывать на изменение работы здания. Точную границу между ними устанавливают осмотром, локальными вскрытиями и измерениями.
| Наблюдаемый признак | Возможное объяснение | Разумное действие |
|---|---|---|
| Тонкая сетка только на краске или штукатурке | Усадка либо нарушение технологии отделки | Проверить, заканчивается ли дефект в отделочном слое, и наблюдать за ним |
| Трещина повторяется после заделки | Основание продолжает деформироваться или узел сохраняет подвижность | Не выполнять очередной косметический ремонт до выяснения причины |
| Дефект проходит через кирпичи, блоки или бетон | Повреждён материал стены, а не только отделка | Организовать осмотр специалистом и определить объём обследования |
| Трещина есть с обеих сторон стены | Повреждение может быть сквозным | Не ограничиваться визуальной оценкой поверхности |
| Одновременно появились перекосы, прогибы или смещения | Возможна общая деформация конструкций либо основания | Оценить безопасность участка и провести техническое обследование |
Ширина раскрытия сама по себе не делит трещины на «безопасные» и «опасные». Одинаковый по размеру дефект может иметь разное значение в штукатурке, кирпичной кладке, железобетонной стене или в зоне опирания перекрытия. Поэтому универсального бытового порога, после которого конструкция автоматически становится аварийной, нет.
Признаки повышенной опасности
Опасность оценивают по совокупности признаков. Наиболее важный из них — динамика: увеличение длины или раскрытия означает, что деформационный процесс продолжается. Даже небольшая активная трещина требует большего внимания, чем более заметный, но давно стабилизировавшийся дефект отделки.
- трещина растёт, разветвляется либо её края смещаются относительно друг друга;
- повреждение пересекает несущую стену, простенок, перемычку, колонну, опорную зону балки или плиты;
- диагональные дефекты идут от углов оконных и дверных проёмов, а ступенчатые — по швам кирпичной или блочной кладки;
- трещина сквозная, через неё проходит воздух или влага;
- вместе с ней появились крен, выпучивание стены, прогиб перекрытия, просадка пола, перекос проёмов;
- отслаивается защитный слой бетона, видна коррозия арматуры, выпадают фрагменты кладки;
- дефекты возникли после пожара, затопления, удара, перепланировки, надстройки, демонтажа конструкций или земляных работ рядом со зданием;
- повреждения одновременно появились на нескольких этажах или на связанных элементах.
Наличие одного признака ещё не определяет категорию технического состояния, но повышает срочность профессиональной оценки. Особенно опасно сочетание роста трещины с видимым изменением геометрии конструкций.
Классификация трещин по форме, глубине и динамике
Классификация помогает описать дефект и выбрать методы проверки, но не заменяет диагностику. Направление трещины подсказывает возможный механизм деформации, а её глубина и развитие показывают, насколько повреждение связано с работой конструкции.
| Критерий | Виды | Что учитывают при оценке |
|---|---|---|
| Направление и форма | Вертикальные, горизонтальные, диагональные, ступенчатые, дугообразные, сетчатые | Связь с нагрузкой, осадкой, температурными деформациями, проёмами и узлами |
| Глубина | Поверхностные, глубокие, сквозные | Какие слои и элементы пересечены, есть ли нарушение сплошности стены |
| Динамика | Активные и стабилизировавшиеся | Изменение раскрытия, длины и взаимного смещения краёв во времени |
| Расположение | В поле стены, у проёма, на стыке элементов, в опорной зоне | Роль повреждённого участка в конструктивной схеме здания |
| Состояние поверхности | Сухие, влажные, загрязнённые продуктами коррозии, с разрушением краёв | Воздействие воды, мороза, коррозии и длительность процесса |
Например, ступенчатая трещина в кладке может сопровождать неравномерную осадку, а горизонтальная — деформацию стены, перекрытия или участка опирания. Это не готовый диагноз: похожий рисунок возникает по разным причинам, которые разделяют инструментальными данными и расчётом.
Причины появления трещин
Трещина — проявление напряжений или деформаций, которые материал не смог воспринять без нарушения сплошности. Причина может находиться как в самой стене, так и в фундаменте, перекрытии, кровле, инженерных системах или на соседней строительной площадке.
Деформации оснований и фундаментов
Неравномерная осадка или просадка возникает при неодинаковых свойствах грунта, замачивании основания либо нарушении водоотведения. Причиной также может стать утечка из коммуникаций, изменение уровня грунтовых вод или дополнительная нагрузка. Локальное перемещение фундамента передаётся стенам. Поэтому повреждения нередко развиваются по диагонали или ступенями и сопровождаются перекосом проёмов.
Изменение нагрузок и конструктивной схемы
Причиной бывают надстройка, установка тяжёлого оборудования, устройство нового проёма или замена перекрытий. Риски создаёт и демонтаж перегородки либо несущего участка без обоснования. Повреждения возможны из-за недостаточной жёсткости элемента, перегрузки, дефекта узла, отклонения от проекта или снижения несущей способности.
Свойства материалов и внешние воздействия
Бетон и растворы изменяют объём при усадке и колебаниях температуры. Кирпичная кладка чувствительна к состоянию швов и увлажнению, железобетон — к коррозии арматуры и разрушению защитного слоя. Морозное воздействие, протечки, пожар, вибрация, удар и длительная эксплуатация ускоряют развитие дефектов.
На практике часто действует несколько факторов. Заделка трещины без устранения причины даёт временный визуальный эффект, после чего повреждение появляется снова или развивается рядом.
Первичная фиксация состояния объекта
Цель первичной фиксации — сохранить данные для сравнения и передать специалисту понятное описание. Для каждой трещины задают условный номер и отмечают её на плане помещения либо простой схеме стены. В карточке дефекта указывают дату обнаружения, адрес и помещение, этаж, материал стены, расположение, направление, длину, доступное для измерения раскрытие и сопутствующие изменения.
Фотографии делают с одной точки и при сопоставимом освещении: общий план показывает положение дефекта, средний — связь с проёмами и перекрытиями, крупный — края и измерительную шкалу. Если трещина изменилась, записывают новую дату и размер, не заменяя исходные сведения. Такая последовательность превращает набор снимков в журнал наблюдений.
Самостоятельная фиксация не должна включать штрабление, сверление, отбивку бетона, удаление кладки или установку крепежа в несущую конструкцию. Эти действия могут повредить элемент и исказить картину дефекта. Не стоит также заклеивать трещину материалом, который скрывает края и не позволяет измерять раскрытие.
Мониторинг раскрытия трещин
Мониторинг отвечает на вопрос, продолжается ли деформация и с какой скоростью. Разовая отметка без даты не показывает динамику. Периодичность и продолжительность наблюдений назначают с учётом состояния здания, предполагаемой причины, сезонности и риска; единого срока для всех объектов нет.
| Способ | Какие данные получают | Ограничения |
|---|---|---|
| Контрольные измерения по меткам | Ориентировочное изменение раскрытия в выбранной точке | Требует одинаковой методики, точек и инструмента при каждом замере |
| Маяк или индикатор раскрытия | Факт разрыва либо численное изменение положения краёв | Неправильная установка и температурные воздействия искажают результат |
| Щелемер | Ширину раскрытия на поверхности | Не определяет глубину и причину повреждения |
| Геодезические наблюдения | Осадки, крены, прогибы и пространственные перемещения | Нужны стабильные реперы, программа измерений и обработка результатов |
Гипсовый или бумажный маяк показывает лишь факт разрыва и может разрушиться из-за влажности, усадки самого материала или случайного воздействия. Для ответственных конструкций применяют измерительные устройства и привязывают результаты к журналу, температуре и условиям эксплуатации. При признаках опасного развития повреждения мониторинг не заменяет неотложную оценку состояния.
Показания к техническому обследованию
Техническое обследование здания нужно, когда по внешним признакам нельзя подтвердить безопасность или определить причину трещин. Его проводят не только при выраженных повреждениях, но и перед решениями, которые изменяют работу конструкций.
Обследование не следует откладывать при росте или повторном появлении трещин, сквозном повреждении, деформации стены или перекрытия. Срочной оценки требуют разрушение кладки, отслоение защитного слоя бетона, коррозия арматуры и повреждение опорных зон. Основанием также служат последствия пожара, аварии, залива, удара, длительной вибрации, земляных работ и строительства рядом.
Плановая оценка требуется перед реконструкцией, перепланировкой с вмешательством в конструкции, надстройкой, изменением нагрузок, устройством проёмов и возобновлением работ на незавершённом объекте. Она нужна и тогда, когда отсутствует достоверная проектная документация или фактическая схема здания расходится с чертежами.
Если трещина стабилизировалась, это не доказывает, что несущая способность полностью сохранена. Решение о ремонте принимают после определения причины и технического состояния. Для предварительного обсуждения задачи в РЕКРО можно направить фотографии, план этажа, проектную и эксплуатационную документацию. Окончательный состав работ определяют по объекту и цели обследования.
Состав обследования стен и несущих конструкций
Объём работ назначают по техническому заданию и результатам предварительного осмотра. Он зависит от типа здания, материала конструкций, характера повреждений, доступности участков и решения, которое должен принять заказчик. Требования к обследованию и мониторингу технического состояния зданий установлены ГОСТ 31937-2024, действующим с 1 мая 2024 года.
Подготовка и анализ документации
Специалисты изучают проектные и исполнительные материалы, результаты прошлых обследований, журналы наблюдений, сведения о ремонтах, авариях, перепланировках и изменении нагрузок. На этом этапе восстанавливают конструктивную схему, определяют ответственные зоны и формируют программу работ.
Визуальное обследование
При обследовании строительных конструкций фиксируют расположение, форму, протяжённость и характер трещин, состояние кладки, бетона, защитного слоя, стыков и опорных зон. Дефекты наносят на схемы, выполняют фотофиксацию и сопоставляют повреждения связанных элементов. Визуальный этап позволяет выдвинуть рабочие гипотезы, но не всегда даёт достаточно данных для вывода о несущей способности.
Инструментальные измерения и вскрытия
В состав инструментального обследования могут входить обмеры, контроль раскрытия и глубины трещин, определение прочности и однородности материалов. Отдельно проверяют положение арматуры, защитный слой, коррозионные повреждения и общие деформации. При необходимости выполняют локальные вскрытия и отбор образцов для лабораторных испытаний. Методы выбирают по диагностической задаче: полный набор нужен не на каждом объекте.
Если требуется уточнить скрытое армирование, пустоты, положение конструктивных элементов или неоднородности, применяют специальные неразрушающие методы, в том числе георадарное обследование. Его результаты интерпретируют вместе с данными осмотра и другими измерениями.
Расчётная оценка и установление причины
Фактические размеры, характеристики материалов, нагрузки и дефекты используют в поверочном расчёте, если он необходим для поставленной задачи. Специалист проверяет работу отдельных элементов и конструктивной системы, сопоставляет расчётную модель с картиной повреждений и отделяет непосредственную причину от факторов, которые ускорили процесс.
По совокупности данных устанавливают категорию технического состояния: нормативное, работоспособное, ограниченно-работоспособное или аварийное. Категорию нельзя назначить только по ширине одной трещины — она характеризует возможность и условия дальнейшей эксплуатации объекта или конструкции.
Результаты обследования и принимаемые решения
Результат обследования — техническое заключение, в котором исходные данные отделены от инженерных выводов. В документ включают описание объекта и конструктивной схемы, ведомость и карты дефектов, фотографии, результаты измерений и испытаний, а при необходимости — поверочные расчёты. На их основе указывают вероятные или установленные причины повреждений, категорию технического состояния и условия дальнейшей эксплуатации.
Заключение должно отвечать на главный практический вопрос: можно ли использовать помещения в текущем режиме. В нём указывают необходимые ограничения, противоаварийные мероприятия и потребность в дополнительном мониторинге. Отдельно описывают, нужен ли ремонт, восстановление или усиление. Если данных недостаточно, в выводах назначают дополнительные исследования, а не заменяют их предположением.
Специалисты РЕКРО дают дальнейшие рекомендации по ремонту, восстановлению или усилению конструкций и при необходимости формируют исходные данные для проектирования. Сами ремонтные работы РЕКРО не выполняет: реализацию решений поручают профильной подрядной организации по разработанной документации и с предусмотренным контролем.
Если на объекте обнаружены трещины и нужно обоснованное решение, можно передать специалистам РЕКРО исходные документы и материалы первичной фиксации. Это поможет определить задачу и необходимый объём обследования без преждевременной заделки дефекта.
