Разработка технологических решений
- Проектируем раздел ТХ с учетом задания на проектирование, назначения объекта и требований к эксплуатации.
- Увязываем технологию, оборудование, помещения и инженерные системы с требованиями безопасности и эксплуатации.
- Определяем технологическую схему, требования к оборудованию и задания смежным разделам до выпуска проектной документации.
ТХ - сокращенное обозначение раздела 6 «Технологические решения». Раздел определяет, как объект должен функционировать: какие технологические процессы выполняются, какое оборудование требуется, как организуются рабочие места, хранение, обслуживание и перемещение потоков людей, материалов или продукции.
ПП РФ № 87 включает раздел 6 в состав проектной документации. Для объектов капитального строительства непроизводственного назначения он разрабатывается только при наличии такого требования в задании на проектирование.
Технологические решения разрабатываются с учетом задания на проектирование, исходных данных по оборудованию, архитектурных и инженерных решений, требований охраны труда, санитарных и пожарных требований, а также условий дальнейшей эксплуатации объекта.
| Услуга | Описание |
|---|---|
| Консультация специалиста, ответы на вопросы | Бесплатно |
| Стоимость разработки раздела ЭО | Рассчитывается индивидуально |
| Сроки выполнения | от 10 рабочих дней |
| Результат | Раздел проектной документации и исходные решения для последующей рабочей документации |
Разработка технологических решений — основные цели и задачи
- Определить технологическую схему объекта, последовательность процессов и основные параметры работы.
- Обосновать состав, количество и размещение оборудования, требования к его подключению и обслуживанию.
- Организовать потоки людей, сырья, материалов, продукции и отходов с учетом планировки и режима эксплуатации.
- Увязать технологию с архитектурными, конструктивными и инженерными решениями и сформировать задания смежным разделам.
- Предусмотреть требования охраны труда, санитарной и пожарной безопасности, обращения с отходами и безопасной эксплуатации.
Цель раздела ТХ — сформировать работоспособную технологическую схему с учетом назначения объекта, безопасности и эксплуатации. Определяются процессы, оборудование, инженерные ресурсы, рабочие места и потоки людей, материалов, продукции и отходов. Решения учитывают зоны обслуживания, ремонтный доступ и нормативные требования.
Раздел ТХ прорабатывается до фиксации планировок и инженерных решений. РЕКРО анализирует технологический процесс и оборудование, формирует технологическую схему, проверяет размещение и определяет требования к инженерным системам. Это помогает избежать конфликтов, нехватки мощностей и переделок.
Получите бесплатную
консультацию от эксперта
Этапы оказания услуги
Определяем назначение объекта, необходимость разработки раздела 6, состав технологических процессов и требования к результату проектирования.
Проверяем планы помещений, сведения о технологическом оборудовании, производительности, режимах работы, численности персонала, потоках людей, сырья, материалов, продукции и отходов.
Определяем последовательность процессов, взаимосвязь помещений, оборудование, зоны обслуживания, требования к инженерным системам и условиям эксплуатации.
Согласовываем технологические решения с архитектурой, конструктивными решениями, электроснабжением, водоснабжением, вентиляцией, пожарной безопасностью, охраной окружающей среды и организацией строительства.
Подготавливаем текстовую и графическую части раздела 6 в составе проектной документации по ПП РФ № 87.
На основании утвержденных проектных решений выпускаем технологические планировки, спецификации оборудования, задания на подключения и материалы для строительно-монтажных работ.
Что входит в разработку раздела ТХ
В разработку раздела ТХ входят определение технологической схемы и параметров процесса, обоснование выбора оборудования, его количества, размещения и требований к подключению, увязка технологии с архитектурными, конструктивными и инженерными решениями, а также мероприятия по охране труда, снижению вредных воздействий, обращению с отходами и безопасной эксплуатации.
Для оборудования учитываются габариты, масса, мощность, зоны обслуживания, ремонтный доступ и требования к инженерным ресурсам. Отдельно прорабатываются потоки людей, сырья, материалов, продукции и отходов, потребность в ресурсах, условия труда и задания смежным разделам.
Когда требуется раздел ТХ «Технологические решения»
Раздел 6 требуется, когда назначение объекта связано с технологическим процессом, размещением оборудования, организацией рабочих мест, обслуживанием посетителей, производством продукции, хранением, обработкой или перемещением материалов.
Разработка раздела 6, как правило, требуется в следующих ситуациях:
| Ситуация | Пример |
|---|---|
| Производственный объект | раздел 6 разрабатывается в составе проектной документации в соответствии с ПП РФ № 87 и раскрывает технологию производства, оборудование, ресурсы и организацию рабочих мест |
| Объект непроизводственного назначения | раздел разрабатывается при наличии требования в задании на проектирование, например для объектов с пищеблоками, медицинскими зонами, лабораториями, прачечными, архивами, складскими или сервисными процессами |
| Реконструкция или капитальный ремонт | изменение функционального назначения помещений, установка нового оборудования, изменение потоков людей, материалов, отходов или готовой продукции |
| Подготовка документации к экспертизе | обоснование технологических решений, которые влияют на архитектуру, инженерные системы, охрану труда, безопасность и эксплуатацию объекта |
Технологические решения разрабатываются для объектов, где необходимо подтвердить состав процессов, размещение оборудования, потребность в ресурсах, условия труда и требования к эксплуатации. Для непроизводственных объектов основанием служит задание на проектирование с прямым требованием о подготовке раздела 6.
Состав раздела ТХ «Технологические решения»
Текстовая часть
Текстовая часть раздела 6 раскрывает принятые технологические решения в объеме, необходимом для проверки проектной документации и реализации объекта. Состав сведений зависит от назначения здания, задания на проектирование, технологического процесса и применяемого оборудования.
- характеристика принятой технологической схемы и параметров технологического процесса.
- обоснование потребности в ресурсах для технологических нужд.
- описание источников поступления сырья, материалов или иных потоков, если они предусмотрены технологией.
- обоснование показателей, характеристик технологических процессов и применяемого оборудования.
- мероприятия по охране труда, снижению шума и других физических воздействий на рабочих местах и в общественных зданиях.
- описание автоматизированных систем, используемых в технологическом процессе, при их наличии.
- сведения об отходах, выбросах, сбросах и мероприятиях по предотвращению негативного воздействия, если такие решения требуются по назначению объекта.
Графическая часть
Графическая часть раздела 6 показывает технологические схемы и планировки. По ним проверяют возможность размещения оборудования, выполнения технологических операций и увязки решений с помещениями, проходами, зонами обслуживания и инженерными системами.
- принципиальные схемы технологических процессов.
- технологические планировки помещений с размещением оборудования.
- схемы движения сырья, материалов, продукции, отходов, персонала или посетителей при необходимости.
- схемы грузопотоков для объектов, где они влияют на технологию и планировочные решения.
- схемы автоматизированного управления технологическими процессами при наличии таких систем.
Что важно учесть при разработке раздела ТХ
- Технологическое оборудование должно быть размещено с учетом габаритов, зон обслуживания, проходов, ремонтного доступа и требований безопасной эксплуатации.
- Технологические процессы должны быть увязаны с вентиляцией, электроснабжением, водоснабжением, водоотведением, холодоснабжением, отоплением, автоматизацией и пожарной безопасностью.
- Потоки людей, сырья, материалов, продукции и отходов не должны создавать пересечений, противоречащих санитарным, производственным или эксплуатационным требованиям.
- Для объектов капитального строительства непроизводственного назначения необходимость раздела 6 следует закреплять в задании на проектирование, если функционально-технологическая схема объекта требует отдельного обоснования.
Типовые ошибки при разработке раздела ТХ

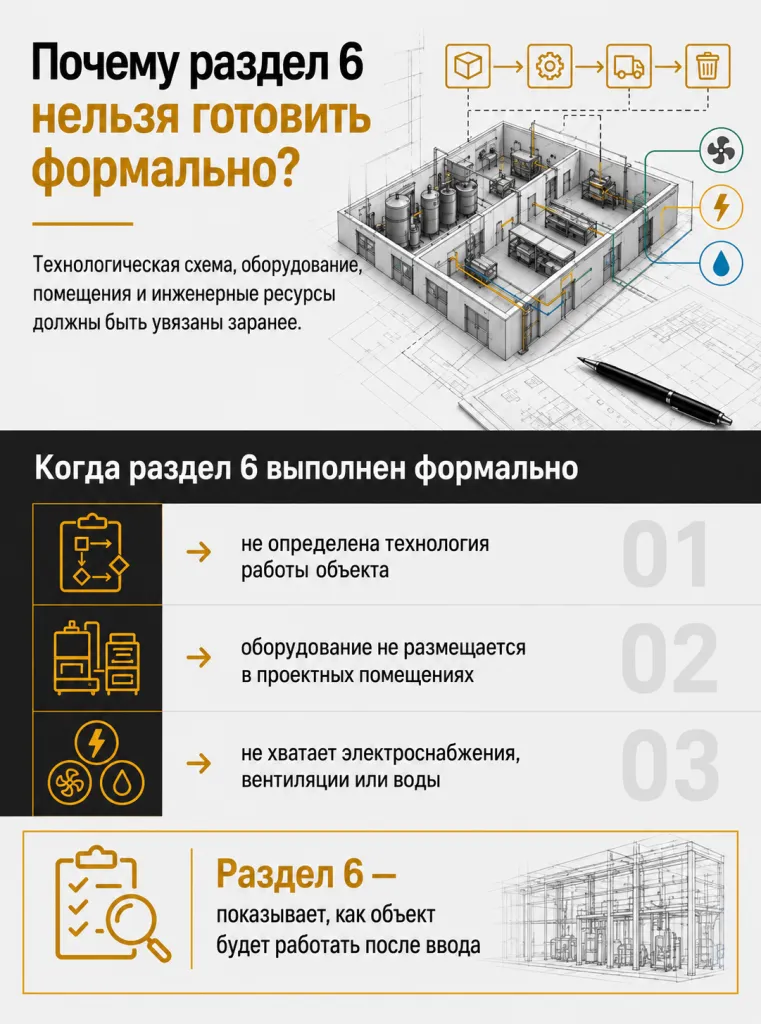

Типовая ошибка - рассматривать раздел 6 как формальное описание оборудования. На практике технологические решения определяют планировку помещений, инженерные нагрузки, требования к безопасности, состав оборудования и возможность эксплуатации объекта.
- В задании на проектирование не указано, требуется ли раздел 6 для объекта капитального строительства непроизводственного назначения.
- Оборудование выбрано без учета габаритов, зон обслуживания, массы, энергопотребления и требований к подключению.
- Технологические потоки не увязаны с архитектурными решениями, санитарными требованиями и режимом эксплуатации объекта.
- Не переданы задания смежным разделам на электроснабжение, вентиляцию, водоснабжение, канализацию, автоматизацию и пожарную безопасность.
- В разделе отсутствуют мероприятия по охране труда, снижению физических воздействий, обращению с отходами или обеспечению безопасной эксплуатации, когда такие решения требуются по назначению объекта.
Исходные данные для разработки раздела ТХ
Для разработки раздела 6 необходимы следующие сведения:
- Задание на проектирование с указанием необходимости разработки раздела 6, особенно для объектов капитального строительства непроизводственного назначения.
- Назначение объекта, функциональная программа, режим работы и требуемая производительность или пропускная способность.
- Планы помещений, экспликации, сведения о высотах, проемах, путях доставки и монтажа оборудования.
- Перечень технологического оборудования, его паспорта, габариты, масса, мощность, требования к подключению и обслуживанию.
- Сведения о потоках людей, сырья, материалов, продукции, отходов, транспорта и обслуживающего персонала.
- Требования к санитарным зонам, охране труда, пожарной безопасности, защите окружающей среды и эксплуатации.
- Требования смежных разделов и ограничения площадки при реконструкции или капитальном ремонте.
Чек-лист: как подготовиться к разработке раздела ТХ
- Проверьте, указана ли необходимость разработки раздела 6 в задании на проектирование.
- Определите технологический процесс: какие материальные потоки поступают на объект, как они обрабатываются, где хранятся и в каком виде передаются дальше.
- Подготовьте перечень оборудования с техническими характеристиками, габаритами и требованиями к подключению.
- Проверьте достаточность помещений для размещения оборудования, обслуживания, ремонта и безопасных проходов.
- Уточните потребность в электроснабжении, вентиляции, водоснабжении, канализации, холоде, тепле и автоматизации.
- Уточните требования к охране труда, санитарным условиям, шуму, физическим воздействиям, обращению с отходами и пожарной безопасности.
- Определите ответственное лицо для согласования технологической схемы, оборудования и исходных данных.
- Проверьте наличие заданий смежным разделам до выпуска проектной документации.
Смежные разделы проектной документации
Решения по разделу 6 увязываются со смежными разделами — при подготовке комплекта проектной документации обычно разрабатываются также:
- «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» (ОВ)
- «Система электроснабжения» (ЭО)
- «Система водоснабжения» (ВС)
- «Система водоотведения» (ВО)
- «Сети связи» (СС)
Раздел ТХ должен описывать работоспособную технологическую схему
Раздел 6 должен показывать не перечень оборудования, а работоспособную технологическую схему объекта. Когда технологические решения подготовлены корректно, понятно, какие помещения нужны, как размещается оборудование, какие инженерные ресурсы требуются и какие требования должны быть учтены при эксплуатации.
Нужен раздел 6 «Технологические решения»? Оставьте заявку на консультацию. Специалист ответит на вопросы по услуге. Стоимость разработки рассчитывается индивидуально, консультация бесплатная.
Свидетельства
и сертификаты
- Членство СРО в области инженерных изысканий
- Членство СРО в области архитектурно-строительного проектирования
- Выписка из реестра лицензий ЭПБ
- Сертификат лицензионного пользователя «ЛИРА-САПР»
- Сертификат соответствия «Система менеджмента качества»
- Сертификат судебно-экспертного учреждения
- Сертификат соответствия «Палата Судебных Экспертов»
Другие услуги от компании «РЕКРО»
Раздел 6 задает нагрузки и задания смежным разделам: электроснабжению, вентиляции, водоснабжению, канализации, автоматизации и пожарной безопасности. Поэтому его разрабатывают до окончательной фиксации планировок.
Если оборудование еще не выбрано, технологическую схему можно проработать на аналогах с указанием требований к оборудованию, а затем уточнить решения после выбора конкретных моделей.
Для разработки нужны задание на проектирование, назначение объекта и режим работы, перечень технологического оборудования с габаритами и требованиями к подключению, планы помещений и сведения о потоках людей, сырья, продукции и отходов.
Раздел 6 нужен для непроизводственного объекта, если функционально-технологическая схема требует отдельного обоснования - например, для пищеблоков, медицинских зон, лабораторий, прачечных, архивов, складских или сервисных процессов. Необходимость закрепляют в задании на проектирование.
Для объектов производственного назначения он разрабатывается в составе проектной документации. Для объектов непроизводственного назначения — при наличии такого требования в задании на проектирование.
