Георадарное обследование - это метод неразрушающего контроля, который используется для исследования структуры и свойств грунта, обнаружения подземных объектов и коммуникаций, а также изучения геологических разрезов.
Принцип действия георадара
Георадар состоит из нескольких основных компонентов: антенны, передатчика, приемника, процессора и дисплея. Антенна наземного радара представляет собой устройство, которое излучает радиосигналы и принимает отраженные сигналы.
Передатчик генерирует радиоволны, которые передаются через антенну в землю. Приемник радара принимает отраженные радиоволны от различных предметов и передает их на процессор для обработки. Процессор устройства обрабатывает полученные данные и отображает их на дисплее в виде изображения или графика.
Георадиолокационное обследование является быстрым, точным и безопасным методом исследования грунта, который широко используется в строительстве, археологии, геологии и других областях.

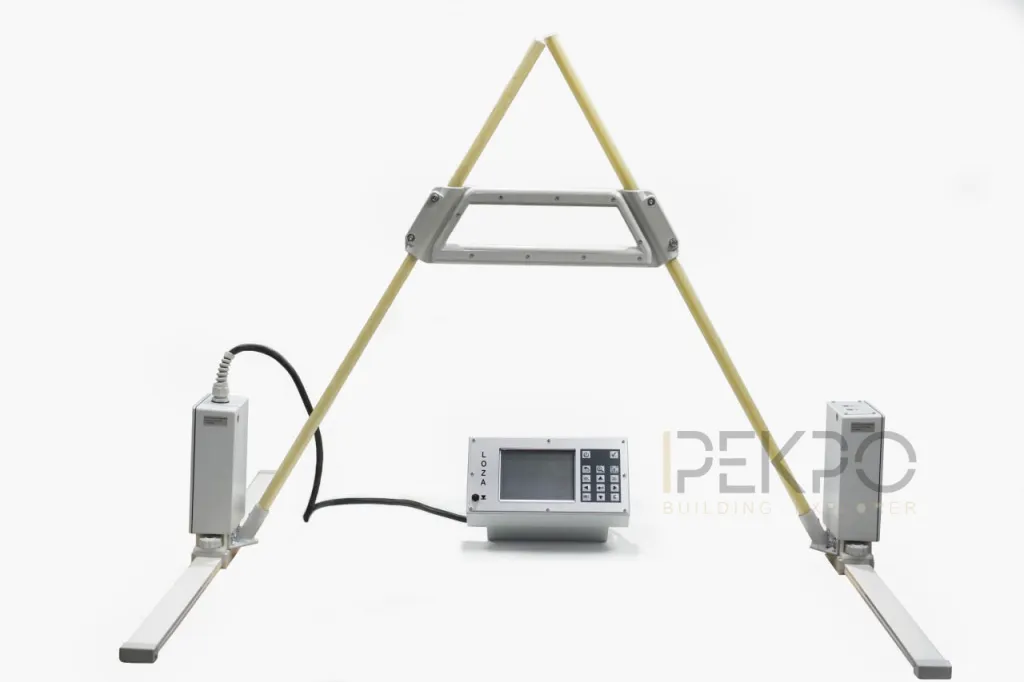

При проведении съемки наши инженеры используют георадар ЛОЗА.
Технические характеристики георадара ЛОЗА
| Тип | Среднечастотный импульсный сверхмощный георадар |
| Частотный диапазон | 50-300МГц |
| Частота дискретизации | 1, 2, 5 нсек |
| Максимальный темп измерений волновой формы сигнала | Одно измерение за 0,7 секунд |
| Тип антенн | Резистивно-нагруженные полуволновые электрические диполи |
| Чувствительность приемника | 100 мкВ |
| Временные развертки | 256, 512, 1024 и 2048 нсек |
| Центральные частоты антенн | 50, 100, 200 и 300 МГц |
| Частота следования зондирующих импульсов | 1000 1/сек |
| Энергетический потенциал | 120 дБ |

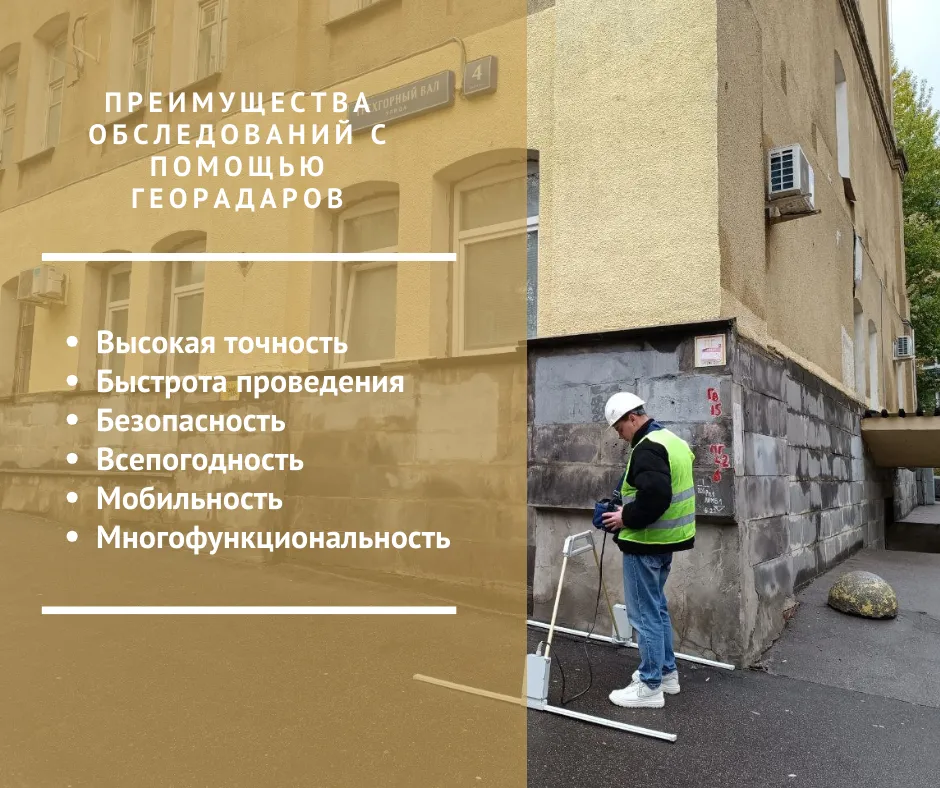

Преимущества обследований с помощью георадаров
Георадарный анализ обладает преимуществами , которые делают его эффективным. Вот некоторые из них:
- Высокая точность: Георадары умеют обнаруживать предметы на глубине до нескольких десятков метров с высокой точностью. Это позволяет получить точную информацию о структуре породы и наличии подземных коммуникаций или объектов.
- Быстрота проведения: Исследование с помощью этого инструмента занимают значительно меньше времени, чем другие методы, такие как бурение или зондирование. Это делает их более предпочтительными при проведении оперативного осмотра.
- Безопасность: Георадарное обследование не требует проведения земляных работ, что делает его безопасным для персонала и окружающей среды, а также предотвращает повреждение существующих коммуникаций.
- Всепогодность: Георадар работает при любых погодных условиях, что расширяет возможности его применение и облегчает процесс проверки.
- Мобильность: Георадар - портативное устройство, благодаря чему легче проводить изучение на больших площадях без необходимости перемещения громоздкого оборудования.
- Многофункциональность: Георадар обнаруживает различные типы объектов, включая металлические и неметаллические, а также умеет определять их глубину и ориентацию.
Сфера применения прибора
Георадар применяется в различных сферах, включая:
- Геологию: георадар используется для изучения геологического строения пород, определения их свойств и наличия полезных ископаемых.
- Археологию: прибор помогает обнаруживать древние артефакты и сооружения, скрытые под землей.
- Строительство: используется для обследования оснований зданий, определения глубины залегания воды под землей и обнаружения пустот в грунте.
- Водное хозяйство: аппарат помогает исследовать дно водоемов, определять глубину и состав грунта, а также обнаруживать подводные объекты.
- Экологию: георадар может использоваться для мониторинга состояния окружающей среды, обнаружения загрязнений и оценки их влияния на экосистемы.

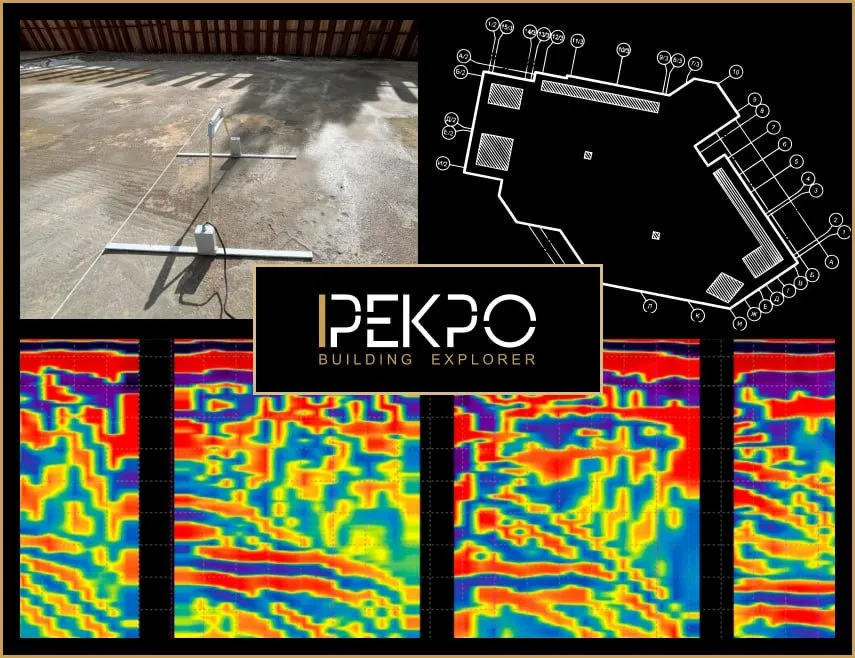

Георадарные исследования грунтов
Изыскания грунтов основания проводятся следующим образом:
- Сначала проводится сбор информации о районе осмотра, включая данные о геологии, гидрологии, растительности и т.д. Затем проводится георадарное сканирование земли с помощью специального оборудования. Зонд георадара посылает радиоволны в грунт, которые отражаются от различных слоев и объектов.
- Полученные данные обрабатываются компьютером, и на их основе создается изображение или график, показывающий структуру грунта и наличие подземных объектов.
- После анализа полученных данных делаются выводы о состоянии грунта, наличии подземных объектов и их расположении.
Георадиолокационный анализ позволяют получить точную информацию о состоянии почвы и наличии подвальных объектов, что важно для проектирования зданий и сооружений, а также для археологических и геологических изысканий.
Георадарное обследование фундаментов
Георадарные работы позволяют получить информацию о состоянии и структуре фундамента, выявить скрытые дефекты и определить необходимость ремонта или замены элементов фундамента.
Услуга проводится с использованием георадара, который посылает радиосигналы в грунт и получает отраженные сигналы от различных объектов, включая фундамент. На основе полученной информации можно определить глубину заложения фундамента, его размеры, наличие трещин, пустот и других дефектов.
Георадиолокационные исследования в РЕКРО
Специалисты в ООО РЕКРО имеют большой опыт в проведение георадарной съемки, что позволяет получить максимально точные данные. Эксперты в срок предоставляют заказчику результаты работы и расшифровку радарограммы.
Мы работаем не только на строительных объектах Москвы и Московской области. Готовы выехать в любой регион РФ и провести независимое техническое обследование на высочайшем уровне и по конкурентной стоимости.
Образцы заключений можно посмотреть здесь.
Стоимость и сроки проведения обследования в 2025 году
| Услуга | Описание |
|---|---|
| Консультация | Бесплатно |
| Выезд в пределах МКАД | 5000 ₽ |
| Стоимость обследования в Москве | от 40000 руб. |
| Сроки выполнения | от 7 рабочих дней |
| Документы |
Акт осмотра Техническое заключение |
