Расчет перекрытий

Когда нужно проводить расчет

Это не всегда обязательная процедура. Ниже перечислены ситуации, когда расчет должен быть проведен в обязательном порядке.

1. Проектирование строительных конструкций, когда нужно правильно подобрать сечение балок или плит, рассчитать фундамент, определить допустимую толщину стяжки и тип отделочных материалов.
2. Капитальный ремонт и замена напольного «пирога», если решено заменить легкий деревянный пол на тяжелую бетонную стяжку или систему «теплый пол». Старые перекрытия часто рассчитаны на минимальные нагрузки. Если увеличивается вес пола на 100-150 кг на каждый квадратный метр — это может стать фатальным для ветхих балок.
3. Установка тяжелого оборудования или предметов интерьера. Например, аквариумы весом 600-700 кг, сосредоточенных на площади менее 1 м². Камины и печи, спортивные тренажеры также требуют проведения расчета нагрузки на перекрытие.
4. Изменение функционального назначения здания, например, из офиса тренажерный зал или склад со стеллажами.
5. Появление видимых трещин на потолке или в местах стыка перекрытия со стенами, ощутимый прогиб при ходьбе, заклинивание дверей из-за деформации проемов.

Как проводится расчет нагрузки на перекрытие

Краткий пошаговый алгоритм проведения расчета нагрузки на перекрытие.

1. Определение всех слоев конструкции - от напольного покрытия до отделки потолка снизу.
2. Сбор нормативных постоянных нагрузок: умножение плотности каждого материала на его толщину или использовать табличные значения.
3. Умножение нормативного веса каждого слоя на соответствующий коэффициент для получения расчетной нагрузки.
4. Выбор нормативного значения по СП 20.13330 и перевод его в расчетное с коэффициентом.
5. Добавление фактического или усредненного веса внутренних стен на каждый квадратный метр площади.
6. Сложение всех постоянных и временных нагрузок в единый показатель.
7. Умножение суммарной нагрузки на шаг установки балок для получения нагрузки на погонный метр.
8. Сравнение полученной суммы с несущей способностью плиты или балки на изгиб и срез.
9. Расчет величины деформации под действием нормативных нагрузок и сравнение ее с допустимым пределом (обычно 1/200 от длины пролета).

Прежде чем приступать к математическим вычислениям, нужно классифицировать силы, которые будут действовать на конструкцию. В строительстве нагрузка - это совокупность различных факторов, отличающихся по времени действия, направлению и интенсивности. Их понимание дает инженеру-проектировщику обеспечить прочность здания и оптимизировать расходы. Например, не переплачивать за увеличение прочности там, где оно не требуется. Или, наоборот, запланировать усиление в месте установки тяжелого оборудования. Согласно нормативным документам все воздействия делятся на группы.

Существуют нормативные нагрузки на перекрытия по функциональному назначению помещений - они зафиксированы в СП 20.13330.2016. Например, в жилых комнатах этот показатель равен 150 кг/м², который считается кратковременным.

При проектировании перекрытия надо знать еще два показателя - расчетная и нормативная нагрузка. Недостаточно знать просто «вес» материалов или мебели. Чтобы здание было надежным и при этом не стоило, как космический корабль, проектировщики используют два разных уровня оценки: нормативный и расчетный.

Различие между понятиями - это грань, которая отделяет теоретический вес предметов от реальных условий эксплуатации. То есть материалы могут оказаться тяжелее, чем заявлено, а нагрузки выше средних значений. Это необходимо понимать, чтобы правильно применять коэффициенты надежности.

Итак, нормативная нагрузка - это справочный показатель. Расчетная нагрузка - это нормативная, умноженная на коэффициент надежности, который, например, для бетона и кирпича равен 1,1, для людей, мебели 1,3.

Пример: если норматив говорит, что в комнате должно быть 150 кг/м² людей и мебели - это допустимая нагрузка на плиту перекрытия в монолитном доме, проектировщик обязан считать на 150 х 1,3 = 195 кг/м², чтобы создать запас прочности на случай неблагоприятного сценария эксплуатации.

Что получает заказчик по итогам проведения расчета нагрузки на перекрытие

Заказчик получает юридически и технически обоснованный документ, который является гарантией безопасности и главным аргументом при общении с надзорными органами или строительными бригадами. Что входит в документ?

Пояснительная записка с детализацией

Это текстовая часть, где зафиксированы исходные данные.

1. Описание принятых конструктивных решений - какой тип перекрытия рассматривался: сборные железобетонные плиты, монолитные, деревянные.
2. Спецификация слоев - таблица материалов пола и потолка с указанием их толщины, плотности и нормативного веса.
3. Классификация нагрузок - обоснование выбранных нагрузок согласно СП 20.13330.2016 для конкретного типа помещения.

Расчетная схема и ведомость нагрузок

Это математическое представление того, как силы распределяются по конструкции.

1. Итоговая таблица, где суммируются постоянные и временные воздействия с учетом коэффициентов надежности.
2. Если расчет ведется для сложных участков, прикладывается схема распределения веса на конкретные балки или опоры.

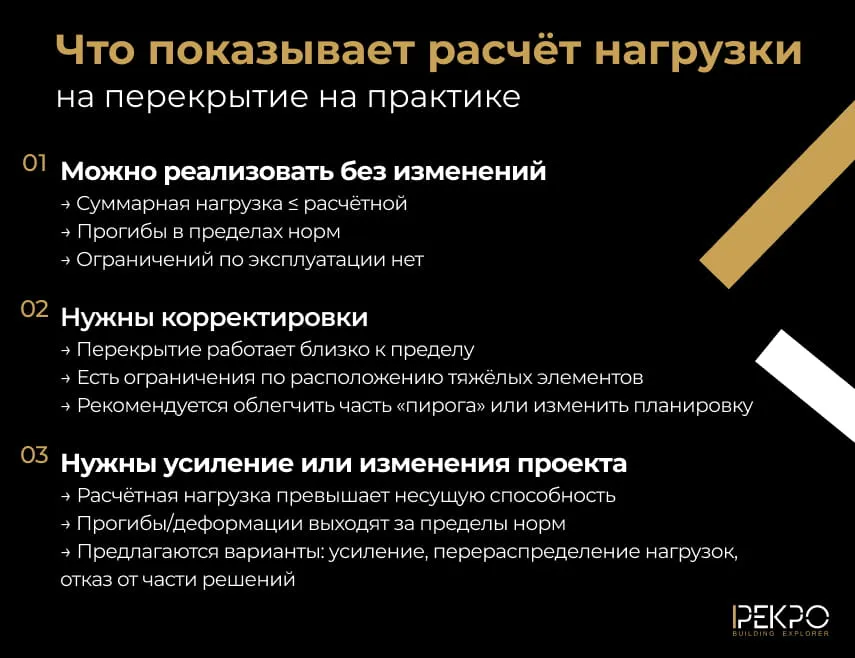

Результаты проверки по предельным состояниям

Это инженерный вердикт:

• Проверка по прочности (1-е предельное состояние): подтверждение того, что конструкция выдержит максимальный расчетный вес без разрушения.
• Проверка по деформациям (2-е предельное состояние): расчет фактического прогиба в миллиметрах и его сравнение с допустимым по ГОСТу значением. Это оценка того, что деформации перекрытия остаются в пределах нормируемых значений и не приводят к заметной «податливости» пола и повреждениям отделки.

Графическая часть

Если расчет подразумевает изменения в конструкции, заказчик получает:

• схемы армирования для монолитных участков;
• узлы опирания для балочных перекрытий;
• чертежи усиления, если существующее перекрытие признано недостаточно прочным.

Экспертное заключение и рекомендации

Итоговый вывод инженера, который дает ответы на главные вопросы:

• Можно ли реализовать проект - например, можно ли заливать выбранную стяжку или устанавливать тяжелую перегородку.
• Ограничения - например, запрет на размещение тяжелого оборудования в определенных зонах или рекомендация заменить кирпичные стены на облегченные.
• Рекомендации по материалам - например, замена пескобетона на керамзитобетон для снижения веса перекрытия.

Нормативная база

Федеральный закон №384-ФЗ: «Технический регламент о безопасности зданий и сооружений». Это базовый закон, обязывающий проводить расчеты для обеспечения безопасности граждан.

СП 20.13330.2016 «Нагрузки и воздействия» устанавливает нормы веса материалов, значения нагрузок для разных типов зданий (жилые, офисные, промышленные), а также методику учета снеговых и ветровых воздействий. Здесь прописаны коэффициенты надежности и правила разделения нагрузок на длительные и кратковременные.

СП 63.13330.2018 «Бетонные и железобетонные конструкции» регулирует правила расчета несущей способности монолитных и сборных ж/б перекрытий. Используется для проверки прочности плиты после того, как все нагрузки уже собраны. Определяет, сколько арматуры и какого класса бетон необходимы для выдерживания заданного веса.

СП 64.13330.2017 «Деревянные конструкции» регулирует нормы проектирования перекрытий по деревянным балкам. Устанавливает предельно допустимые прогибы для дерева, учитывает влияние влажности и сортности древесины на ее несущую способность.

СП 16.13330.2017 «Стальные конструкции» регулирует расчет перекрытий по стальным балкам (швеллерам, двутаврам) или с использованием профнастила.

Вопросы и ответы

Чем опасен прогиб, если плита все равно не ломается?

Даже если конструкция сохраняет целостность, чрезмерный прогиб приводит к растрескиванию и отслоению плитки, появлению трещин, нарушению работы дверей и оконных рам. Психологический дискомфорт также не нужно сбрасывать со счетов.

Нужно ли учитывать вес натяжного потолка и люстр при расчете нагрузки сверху?

Вес натяжного потолка минимален (около 0,5-1 кг/м²), но если планируется тяжелый подвесной потолок из нескольких слоев гипсокартона на металлокаркасе, он добавит дополнительные 15-25 кг/м². В сборе нагрузок этот вес учитывается как постоянная нагрузка, действующая на перекрытие снизу.

Что делать, если расчет показал перегрузку перекрытия?

Есть три решения:

1. Облегчить конструкцию - например, замена тяжелой цементной стяжки на легкий керамзитобетон или сухую стяжку, замена кирпичных перегородок на гипсокартонные.
2. Провести локальное усиление - например, монтаж дополнительных балок.
3. Перераспределить нагрузку: изменение планировки, чтобы тяжелые предметы располагались ближе к несущим стенам или колоннам.

Чек-лист: как подготовиться к расчету нагрузки на перекрытие

1. Сформулируйте сценарий нагрузки: что планируете установить или выполнить, например стяжку, перегородку, оборудование, ванну или джакузи, и где это будет размещено.

2. Подготовьте планы и исходные материалы: поэтажный план, план БТИ, обмеры, при наличии проектные чертежи перекрытия.

3. Уточните тип перекрытия и схему опирания: плита, монолит, балки, а также пролет и опоры по документам или по факту на объекте.

4. Соберите данные по составу пола (если есть такая информация).

5. Определите сосредоточенные нагрузки: вес тяжелых предметов и площадь опоры, например ножки оборудования, опоры камина, аквариум, стойки стеллажей.

6. Зафиксируйте состояние перекрытия.

7. Уточните требования к результату: нужен ли вывод о допустимости, рекомендации по облегчению или усилению, схема размещения нагрузок, альтернативные решения.

8. Передайте комплект данных инженеру и согласуйте выезд для замеров.
