Проектирование системы водоснабжения
- Проектируем раздел ВС с учетом архитектурных, конструктивных и инженерных решений объекта.
- Рассчитываем расходы воды и напор, подбираем оборудование и диаметры трубопроводов.
- Проектируем хозяйственно-питьевое и противопожарное водоснабжение и увязываем решения со смежными разделами.

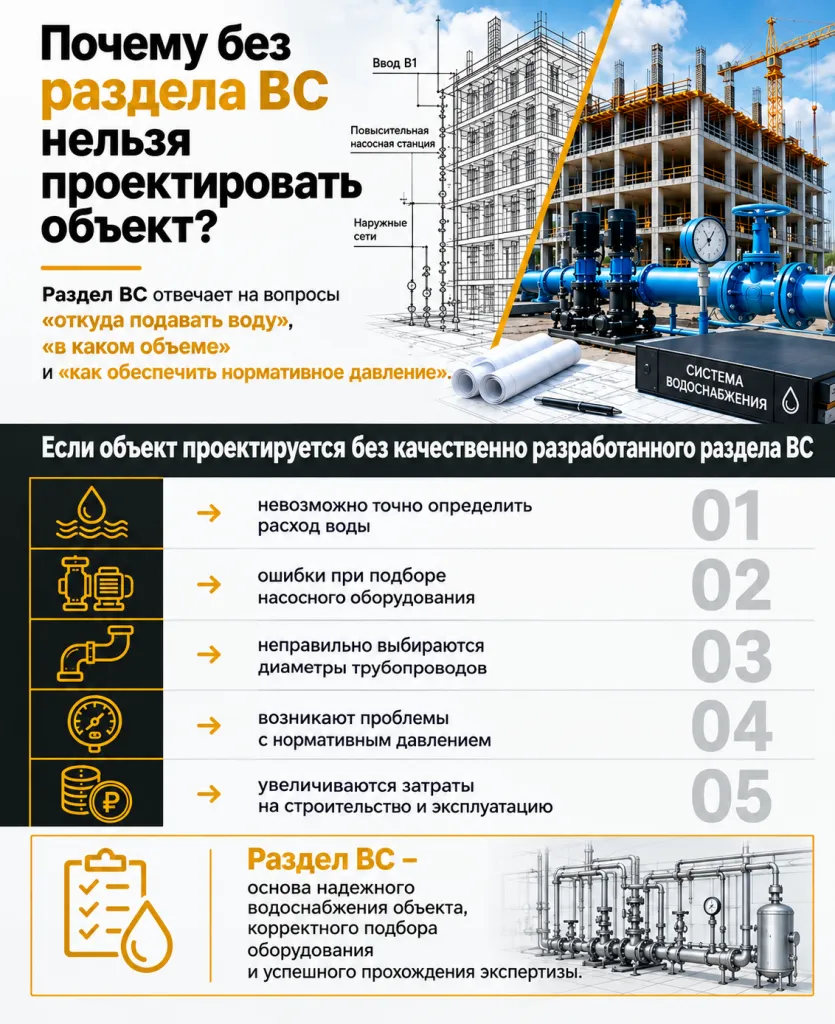

Раздел ВС - подраздел проектной документации «Система водоснабжения». Он определяет решения по хозяйственно-питьевому, производственному и противопожарному водоснабжению, расходам и напору, схемам сетей и оборудованию. В структуре ИОС раздел относится к подразделу 5.2; в проектных шифрах также встречается обозначение ИОС2. Подраздел служит основой для разработки рабочей документации.
РЕКРО проектирует системы водоснабжения для жилых, общественных, административных, производственных и промышленных объектов. Решения формируются с учетом технических условий, архитектуры объекта, требуемых расходов и напора, противопожарных требований и взаимной увязки инженерных систем.
Корректная проработка раздела ВС позволяет обеспечить требуемые расходы и напор в расчетных точках водоразбора, подобрать насосное оборудование и диаметры трубопроводов, а также увязать хозяйственно-питьевое и противопожарное водоснабжение. Гидравлические расчеты и зонирование системы помогают снизить риск недостаточного давления, избыточного напора и последующих переделок.
| Услуга | Описание |
|---|---|
| Консультация специалиста, ответы на вопросы | Бесплатно |
| Стоимость разработки раздела ЭО | Рассчитывается индивидуально |
| Сроки выполнения | от 10 рабочих дней. |
| Результат | Подраздел «Система водоснабжения» (ВС) |
Проектирование системы водоснабжения — основные цели и задачи
- Определить расчетные расходы воды, источник и схему водоснабжения объекта.
- Выполнить гидравлический расчет, определить потери напора, диаметры трубопроводов и требуемое давление.
- Подобрать насосное оборудование, водонагреватели, фильтры, приборы учета и арматуру; предусмотреть повысительную установку и зонирование при необходимости.
- Спроектировать внутренний противопожарный водопровод, узел ввода, водомерный узел и защиту от обратного потока.
- Увязать раздел ВС со смежными инженерными системами и действующими нормативными требованиями.
Цель раздела ВС — обеспечить надежную работу системы водоснабжения. Рассчитываются расходы и напор, подбираются схема, диаметры трубопроводов и оборудование с учетом различных видов водопотребления. При необходимости предусматриваются повысительные установки и зонирование.
Раздел ВС прорабатывается с учетом смежных решений и требований к размещению оборудования. РЕКРО выполняет расчеты, подбирает оборудование и диаметры трубопроводов, проектирует сети и обеспечивает их согласованность. Это помогает избежать ошибок, проблем с напором и переделок.
Получите бесплатную
консультацию от эксперта
Этапы оказания услуги
Изучаем техническое задание, технические условия, архитектурные решения и сведения о подключении объекта к инженерным сетям.
Выбираем оптимальную схему подачи воды, определяем точки подключения и основные технические решения.
Рассчитываем расходы воды, давления, диаметры трубопроводов и характеристики оборудования.
Подготавливаем текстовую часть, графические материалы и необходимые схемы.
Увязываем подраздел ВС с разделами АР, КР, ОВ, ВО, ВК (при наличии), НВК, ЭОМ, ТХ и другими инженерными системами объекта.
При необходимости сопровождаем проект до получения положительного заключения государственной или негосударственной экспертизы.
Что входит в разработку раздела ВС
В разработку раздела ВС входят анализ исходных данных и технических условий, расчет расходов воды, выбор источника и схемы водоснабжения (централизованная сеть / автономный водозабор, тупиковая / кольцевая схема), гидравлический расчет, подбор оборудования и диаметров трубопроводов, решения по напору, противопожарному водопроводу, узлу ввода и водомерному узлу. Все решения входят в проектную документацию.
Проектные решения увязываются с архитектурными, конструктивными и инженерными разделами. В состав раздела входят текстовая и графическая части, гидравлические расчеты, схемы сетей, планы размещения трубопроводов и оборудования и спецификация.
Когда требуется разработка раздела ВС
Раздел «Система водоснабжения» разрабатывается для всех объектов капитального строительства, подключаемых к централизованным или автономным системам водоснабжения.
Он требуется при:
| Ситуация | Пример |
|---|---|
| Новое строительство | Жилые дома, бизнес-центры, склады |
| Реконструкция объекта | Изменение инженерных систем здания |
| Капитальный ремонт | Замена внутренних сетей |
| Техническое перевооружение | Модернизация инженерных коммуникаций |
| Изменение назначения здания | Перепланировка, изменение технологических процессов |
Состав раздела ВС в проектной документации
Общие сведения
Описание источника водоснабжения, принятой схемы, расчётных расходов воды и основных характеристик системы.
Схемы водоснабжения
Принципиальные и аксонометрические схемы внутренних сетей, схемы наружных сетей и узла ввода.
Гидравлические расчеты
Расчёт секундных и часовых расходов, потерь напора, требуемого напора на вводе и диаметров трубопроводов.
Подбор оборудования
Подбор насосных установок, водонагревателей, фильтров, приборов учёта, запорной, регулирующей и предохранительной арматуры.
План сетей водоснабжения
Планы прокладки трубопроводов, размещения оборудования и точек подключения.
Спецификация оборудования
Перечень оборудования, изделий и материалов с указанием основных технических характеристик.
Что важно учесть при проектировании системы водоснабжения
- Расчётные расходы определяют по количеству и типу санитарных приборов с учётом вероятности их одновременного действия (СП 30.13330), а не по укрупнённым нормам на человека.
- Требуемый напор проверяют для самой удалённой и высоко расположенной точки водоразбора — именно она определяет необходимость повысительной установки.
- В зданиях повышенной этажности систему зонируют по высоте: без зонирования на нижних этажах давление превысит допустимое, а арматура будет быстро выходить из строя.
- Противопожарный водопровод проектируют совместно с хозяйственно-питьевым, но у него собственные требования к расходу, напору и категории электроснабжения насосов.
- Узел ввода и водомерный узел размещают с учётом доступа для обслуживания и требований водоснабжающей организации — это согласовывают до выпуска архитектурных решений.
- Для объектов с технологическим водопотреблением расходы запрашивают у технологов: пищеблоки, прачечные, мойки и производственное оборудование дают основную нагрузку.
Типовые ошибки при проектировании системы водоснабжения
Типовая ошибка — принимать расходы воды по укрупнённым показателям и подбирать оборудование без гидравлического расчёта. На практике это приводит к недостаточному напору на верхних этажах и избыточному — на нижних.
- Расчётные расходы определены без учёта фактического состава санитарных приборов и режима водопотребления.
- Не проверен требуемый напор для самой удалённой точки водоразбора.
- Не предусмотрено зонирование системы в здании повышенной этажности.
- Противопожарный водопровод не увязан с хозяйственно-питьевым по трассам, насосам и категории электроснабжения.
- Не получены технологические расходы от смежных разделов — производительность водомерного узла занижена.
- Не предусмотрен доступ для обслуживания насосной станции и водомерного узла.
Какие исходные данные нужны для разработки раздела ВС
Для разработки раздела необходимы:
- Техническое задание.
- Технические условия на подключение.
- Архитектурные решения.
- Технологические решения.
- Сведения о численности людей.
- Сведения о водопотребляющем оборудовании.
- Результаты инженерных изысканий.
- Планы этажей.
- Ситуационный план.
- Генеральный план.
- Сведения о существующих инженерных сетях.
Чек-лист: как подготовиться к разработке раздела ВС
- Подготовить техническое задание.
- Передать архитектурные решения.
- Предоставить технические условия.
- Подготовить генеральный план.
- Передать технологические решения.
- Предоставить сведения о потребителях воды.
- Передать результаты инженерных изысканий.
- Указать требования к резервированию системы.
Смежные разделы проектной документации
Решения по подразделу ВС увязываются со смежными разделами — при подготовке комплекта проектной документации обычно разрабатываются также:
- «Система водоотведения» (ВО)
- «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» (ОВ)
- «Система электроснабжения» (ЭО)
- Раздел 6 «Технологические решения»
Ключевая ошибка при проектировании системы водоснабжения
Наиболее распространенная ошибка при проектировании систем водоснабжения — выполнение расчетов без учета фактических расходов воды, режима эксплуатации объекта и перспективы его развития. Это приводит к недостаточному давлению в системе, неправильному подбору оборудования и увеличению эксплуатационных расходов. Грамотно разработанный подраздел «Система водоснабжения» позволяет избежать этих проблем, обеспечить надежную работу инженерных систем и сократить затраты на строительство и дальнейшую эксплуатацию объекта.
Нужен раздел ВС? Оставьте заявку на консультацию по проектированию водоснабжения. Специалист ответит на вопросы по услуге. Стоимость рассчитывается индивидуально, консультация бесплатная.
Свидетельства
и сертификаты
- Членство СРО в области инженерных изысканий
- Членство СРО в области архитектурно-строительного проектирования
- Выписка из реестра лицензий ЭПБ
- Сертификат лицензионного пользователя «ЛИРА-САПР»
- Сертификат соответствия «Система менеджмента качества»
- Сертификат судебно-экспертного учреждения
- Сертификат соответствия «Палата Судебных Экспертов»
Другие услуги от компании «РЕКРО»
Для начала проектирования нужны техническое задание, технические условия на подключение, архитектурные решения и планы этажей, генеральный план, сведения о технологическом водопотреблении и численности пользователей.
Наружные сети проектируются от точки подключения до ввода в здание, включая узел ввода и водомерный узел.
Необходимость повысительной насосной станции определяется расчетом. Если располагаемого напора в точке подключения недостаточно для самой удаленной и высоко расположенной точки водоразбора, предусматривается повысительная установка.
Внутренний противопожарный водопровод проектируется в составе раздела ВС и увязывается с системами противопожарной защиты объекта.
Подраздел ВС требуется для объектов капитального строительства, подключаемых к централизованным или автономным системам водоснабжения. Состав подраздела определяется Постановлением Правительства РФ № 87.
