Проектирование сетей связи
- Проектируем раздел СС с учетом требований операторов связи и смежных инженерных решений объекта.
- Определяем состав систем, емкость сети, точки подключения, кабельные трассы и помещения связи.
- Увязываем сети связи с электроснабжением, пожарной безопасностью, диспетчеризацией и эксплуатацией здания.
Раздел СС - подраздел «Сети связи» в составе раздела 5 проектной документации. В проектных шифрах также встречается обозначение ИОС5. В разделе определяют состав систем связи, емкость сети, точки присоединения, помещения для оборудования, кабельные трассы, резервирование и мероприятия по устойчивой работе сети.
Раздел СС разрабатывается в составе проектной документации для объектов строительства, реконструкции, капитального ремонта и технического перевооружения. Решения формируются с учетом технических условий операторов связи, назначения объекта и требований смежных инженерных разделов.
РЕКРО проектирует сети связи для объектов, где предусматриваются подключение к оператору, структурированные кабельные и локальные вычислительные сети, телефония, технологическая связь и другие системы передачи данных. Видеонаблюдение, СКУД, диспетчеризация и пожарная автоматика могут оформляться отдельными комплектами, но должны быть увязаны с СС по трассам, помещениям, питанию и передаче данных.
| Услуга | Описание |
|---|---|
| Консультация специалиста, ответы на вопросы | Бесплатно |
| Стоимость разработки раздела ЭО | Рассчитывается индивидуально |
| Сроки выполнения | от 10 рабочих дней. |
| Результат | Проектная или рабочая документация по сетям связи |
Проектирование сетей связи — основные цели и задачи
- Определить состав систем связи под назначение здания и рассчитать емкость сети и потребность в подключениях.
- Привязать точки присоединения и их параметры к техническим условиям оператора связи.
- Разместить серверное, кроссовое и иное оборудование в помещениях с условиями для эксплуатации и обслуживания.
- Спроектировать кабельные трассы без конфликтов с архитектурой, электроснабжением, вентиляцией и другими системами.
- Обеспечить устойчивую работу сетей, резерв по развитию и возможность обслуживания оборудования после ввода объекта.
Раздел СС определяет системы связи, необходимые для передачи данных, подключения к внешним сетям и эксплуатации объекта. В проекте предусматриваются состав сети, точки подключения, оборудование и кабельные трассы с учетом технических требований и обслуживания.
Раздел СС прорабатывают заранее, чтобы учесть трассы, помещения связи, электропитание, охлаждение и обслуживание. РЕКРО определяет структуру сети, точки подключения и размещение оборудования с учетом технических условий и особенностей объекта. Это снижает риск переделок на поздних этапах.
Получите бесплатную
консультацию от эксперта
Этапы оказания услуги
Изучаем назначение здания, стадию проектирования, требования к эксплуатации объекта, условия подключения, состав пользователей и ограничения площадки.
Проверяем архитектурные планы, технические условия, сведения о подключении к оператору связи, требования к рабочим местам, серверным и системам безопасности.
Для реконструкции и капитального ремонта определяем, какие кабели, шкафы, стояки и помещения уже есть, что можно использовать, а что нужно заменить.
Определяем структуру сети, емкость, трассы, точки подключения, места размещения оборудования и задания смежным разделам.
В соответствии с ПП РФ № 87 подготавливаем текстовую и графическую части подраздела «Сети связи» в составе раздела 5 проектной документации. Показываем состав систем, способы подключения, размещение оборудования и мероприятия по устойчивой работе сети.
После утверждения проектных решений выпускаем планы трасс, схемы, спецификации оборудования и кабелей для строительно-монтажных работ.
Что входит в разработку раздела СС
В разработку раздела СС входят определение состава систем и емкости сети, привязка точек присоединения к техническим условиям оператора связи, размещение оборудования в обслуживаемых помещениях и проектирование кабельных трасс без конфликтов со смежными системами. Конкретный состав систем определяется заданием на проектирование.
Для серверных и кроссовых помещений учитываются требования к охлаждению, электропитанию, заземлению, доступу для обслуживания и защите от протечек. Проектные решения должны позволять смонтировать сети связи в составе объекта, обеспечить их устойчивую работу и обслуживание после ввода здания в эксплуатацию.
Когда требуется раздел СС
Раздел СС требуется, когда для объекта предусматриваются системы связи и передачи данных, влияющие на эксплуатацию здания, работу инженерного оборудования, безопасность людей и подключение к внешним сетям.
Проект сетей связи, как правило, требуется в следующих ситуациях:
| Ситуация | Пример |
|---|---|
| Строительство нового здания | разработка раздела СС в составе проектной документации в соответствии с требованиями законодательства, ПП РФ № 87, техническими условиями оператора связи и назначением объекта |
| Реконструкция или капитальный ремонт | замена кабельных трасс, стояков, серверных, шкафов связи и переустройство точек подключения |
| Изменение назначения здания | перевод склада в офис, клинику, учебный центр или торговое помещение с новыми требованиями к связи |
| Подготовка документации к экспертизе | подтверждение состава, структуры, технических параметров и устойчивости сетей связи |
Проект сетей связи разрабатывается для объектов, в которых предусматриваются подключение к оператору связи, локальные вычислительные сети, серверные и кроссовые помещения, диспетчеризация, технологическая связь, видеонаблюдение и иные системы передачи данных. Конкретный состав систем определяется заданием на проектирование. СКС, ЛВС, телефония и подключение к оператору обычно рассматриваются в составе СС. Видеонаблюдение, СКУД, диспетчеризация и пожарная автоматика могут оформляться отдельными комплектами, но должны быть согласованы с решениями СС по трассам, помещениям, питанию и передаче данных. При подготовке проектной документации такие решения должны быть увязаны с требованиями ПП РФ № 87, ст. 48 и 49 ГрК РФ, техническими условиями и смежными инженерными разделами.
Состав раздела СС в проектной документации
Состав систем связи
Сети связи объединяют системы, обеспечивающие передачу данных, подключение к операторам связи, внутреннюю связь, работу локальных вычислительных сетей, технологическую связь и взаимодействие отдельных инженерных систем. В проектной документации важно правильно определить назначение каждой системы и разделить зоны ответственности между смежными разделами.
- структурированная кабельная система и локальная вычислительная сеть.
- телефония и внутренняя связь.
- подключение к сети связи общего пользования.
- радиофикация, телевидение, часофикация при необходимости.
Текстовая часть раздела СС
В соответствии с пунктом 20 ПП РФ № 87 подраздел «Сети связи» раздела 5 должен содержать конкретные сведения о проектируемых сетях, а не общее описание слаботочных систем. Это помогает экспертизе понять, как объект подключается к сети связи общего пользования, где проходят линии связи и какие решения обеспечивают работу системы после ввода здания.
- емкость присоединяемой сети связи объекта.
- состав и структуру сооружений и линий связи.
- точки присоединения и технические параметры в этих точках.
- мероприятия по устойчивой работе сетей связи, в том числе в чрезвычайных ситуациях.
- сведения о технических, экономических и информационных условиях присоединения к сети связи общего пользования.
- местоположение точек присоединения и технические параметры в этих точках.
- обоснование способа соединения сетей связи и способов учета трафика.
- мероприятия по взаимодействию систем управления и технической эксплуатации.
- технические решения по защите информации, если они требуются для объекта.
- решения по технологическим сетям связи для производственных объектов, включая внутреннюю связь, радиофикацию, часофикацию и телевизионный мониторинг технологических процессов.
Графическая часть раздела СС
В соответствии с ПП РФ № 87 в графической части показывают принципиальные схемы сетей связи, локальных вычислительных сетей и иных сетей передачи данных, планы размещения оконечного оборудования и план сетей связи. Эти материалы необходимы для проверки проектных решений, выполнения строительно-монтажных работ и последующей эксплуатации оборудования.
- принципиальные схемы сетей связи, локальных вычислительных сетей и иных сетей передачи данных.
- планы размещения оконечного оборудования.
- планы сетей связи и кабельных трасс.
- схемы синхронизации для сетей, где это требуется.
Что важно учесть при проектировании сетей связи
Раздел СС влияет не только на связь и интернет. Он связан с архитектурой, электроснабжением, вентиляцией, пожарной безопасностью, защитой объекта, закупкой оборудования и дальнейшей эксплуатацией. Поэтому при проектировании важно не ограничиваться кабельными линиями, а заранее формировать задания смежным разделам и проверять реализуемость принятых решений.
- Серверные и кроссовые помещения требуют охлаждения, электропитания, заземления, доступа для обслуживания и защиты от протечек. Если это не учесть в СС, задание для ОВК, ЭОМ и архитекторов появится слишком поздно.
- Кабельные трассы согласовываются до выпуска смежных разделов. Лотки, шахты, проходки через перекрытия и места установки шкафов занимают физическое пространство, поэтому позднее изменение решений обычно приводит к корректировке архитектурных и инженерных разделов.
- Для бюджетных объектов и закупок по 44-ФЗ или 223-ФЗ важно заранее проверить спецификацию оборудования. С 2025 года национальный режим закупок регулируется ПП РФ № 1875, поэтому радиоэлектронную продукцию, серверы, коммутаторы, камеры и программные решения нельзя подбирать без учета реестров и ограничений закупки.
- Если сети связи связаны с безопасностью, диспетчеризацией, оповещением, видеонаблюдением или технологическим управлением, экспертиза смотрит не только на наличие схемы. Проверяются охват, устойчивость работы, питание, кабельные линии, взаимодействие с другими системами и возможность эксплуатации после ввода здания.
- Для линий связи, связанных с пожарной автоматикой, оповещением, эвакуацией и диспетчеризацией, важно заранее проверить устойчивость работы, категорию электропитания, тип кабеля и прохождение трасс. Иначе система может быть показана на схеме, но не сработать в аварийной ситуации.
Типовые ошибки при проектировании сетей связи
Самая частая ошибка - считать сети связи второстепенной системой. На практике проблемы в СС быстро становятся проблемами бюджета: приходится менять спецификации, переносить трассы, усиливать электропитание, добавлять охлаждение серверной или заново согласовывать решения со смежниками.
- Кабельные трассы не согласованы с вентиляцией, лотками электроснабжения и пожарными системами.
- В здании нет нормального помещения связи или оно не подходит по доступу, климату и обслуживанию.
- Проект не учитывает будущий рост числа рабочих мест, камер, точек доступа и арендаторов.
- Не определены границы ответственности между оператором связи, правообладателем объекта, проектировщиком и подрядной организацией.
- Технические условия получены поздно, поэтому трассы и точки подключения приходится менять после выпуска проекта.
- Оборудование выбрано без учета правил закупки, реестров российской радиоэлектронной продукции или требований к объекту. Для бюджетного объекта это может привести к замечаниям, блокировке закупки и необходимости перепроектирования спецификации.
- Серверная указана на плане, но для нее не выданы задания на охлаждение, резервное питание, заземление и доступ. В результате помещение есть формально, а оборудование в нем нормально работать не сможет.
Какие исходные данные нужны для проектирования сетей связи
Для разработки раздела СС необходимы следующие сведения:
- Задание на проектирование с перечнем нужных систем связи.
- Архитектурные планы, разрезы и экспликации помещений.
- Сведения о назначении здания и количестве пользователей.
- Технические условия оператора связи или данные о планируемом подключении.
- Требования арендаторов, службы эксплуатации, службы безопасности и иных пользователей здания.
- Планы размещения рабочих мест, серверных, диспетчерских, ресепшенов и постов охраны.
- Сведения о существующих кабельных трассах и оборудовании при реконструкции.
Чек-лист: как подготовиться к проектированию раздела СС
- Определите, какие сервисы связи нужны зданию: интернет, телефония, ЛВС, телевидение, внутренняя связь, диспетчеризация, технологическая связь.
- Проверьте, кто будет пользователем сети: собственник, арендаторы, производство, охрана, эксплуатация, посетители.
- Получите или запросите технические условия на подключение к оператору связи.
- Заранее выделите помещения для серверной, кроссовых и шкафов связи.
- Согласуйте кабельные трассы со смежными разделами до начала отделки.
- Проверьте питание, заземление, климат и доступ для обслуживания оборудования.
- Заложите резерв по портам, кабельным трассам и местам установки оборудования.
- Определите требования к защите информации и устойчивой работе сети.
- Определите ответственное лицо для оперативного согласования исходных данных, технических условий и проектных решений.
- Проверьте, нужна ли для объекта закупка оборудования по 44-ФЗ или 223-ФЗ. Если да, спецификацию СС лучше сразу сверить с действующими требованиями национального режима и реестрами продукции.
Смежные разделы проектной документации
Решения по разделу СС увязываются со смежными разделами — при подготовке комплекта проектной документации обычно разрабатываются также:
- «Система электроснабжения» (ЭО)
- «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» (ОВ)
- Раздел 6 «Технологические решения»

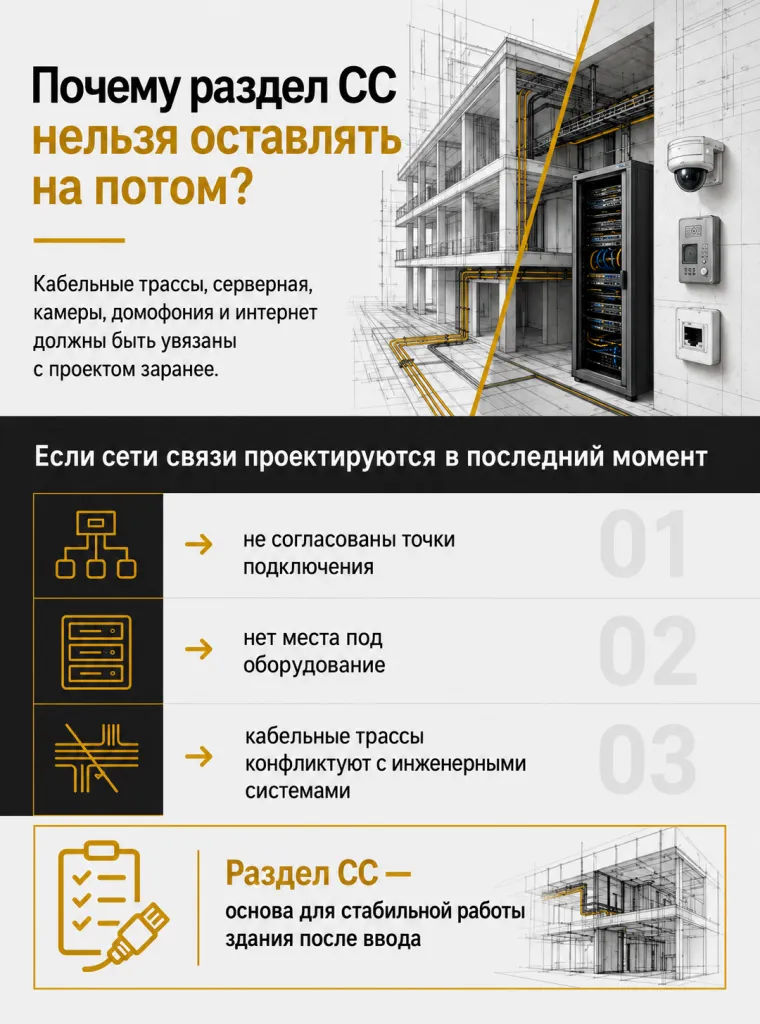

Почему сети связи нельзя откладывать на конец проекта
В сетях связи опасна не сложность оборудования, а позднее принятие решений. Кабель, шкаф или точка подключения кажутся мелочью только до тех пор, пока здание существует на чертежах. На стройке любая «мелочь» занимает место, требует питания, обслуживания, доступа и согласования со смежными системами. Поэтому раздел СС нужно рассматривать как часть инженерной логики здания, а не как задачу, которую можно безболезненно отложить на конец проекта.
Нужен раздел СС? Оставьте заявку на консультацию по проектированию сетей связи. Специалист ответит на вопросы по услуге. Стоимость рассчитывается индивидуально, консультация бесплатная.
