Проектирование систем отопления и вентиляции
- Проектируем ОВ с учетом назначения помещений, архитектурных, конструктивных и технологических решений.
- Рассчитываем теплопотери, воздухообмен, тепловые и холодильные нагрузки и подбираем оборудование.
- Проектируем отопление, вентиляцию, кондиционирование и тепловые сети с автоматическим регулированием.
Раздел ОВ - подраздел проектной документации «Отопление, вентиляция и кондиционирование воздуха, тепловые сети». Он определяет решения по поддержанию нормативной температуры, воздухообмену, удалению избыточной теплоты, влаги, запахов и вредных веществ, а также охлаждению и обработке воздуха. В составе ИОС это подраздел 5.4; в проектных шифрах также встречается обозначение ИОС4.
РЕКРО проектирует системы отопления, вентиляции, кондиционирования и тепловые сети для жилых, общественных, административных, торговых, производственных, складских и промышленных объектов. Решения формируются с учетом назначения помещений, технических условий, климатических параметров, технологических процессов и требований к микроклимату.
Корректная проработка раздела ОВ позволяет заранее определить реальные тепловые и холодильные нагрузки, требуемый воздухообмен и параметры сетей, подобрать оборудование под фактические условия объекта. Увязка воздуховодов и трубопроводов с архитектурой и конструкциями, а общеобменной вентиляции - с противодымной защитой снижает риск конфликтов инженерных систем, переразмеривания оборудования и последующих переделок.
| Услуга | Описание |
|---|---|
| Консультация специалиста, ответы на вопросы | Бесплатно |
| Стоимость разработки раздела ЭО | Рассчитывается индивидуально |
| Сроки выполнения | от 10 рабочих дней. |
| Результат | Подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» (ОВ) |
Проектирование систем отопления и вентиляции — основные цели и задачи
- Обеспечить нормативные параметры микроклимата, рассчитать теплопотери, теплопоступления, тепловые и холодильные нагрузки и требуемый воздухообмен.
- Выбрать системы отопления, вентиляции и кондиционирования, определить схему и параметры тепловых сетей от точки подключения до объекта.
- Выполнить гидравлические и аэродинамические расчеты и подобрать отопительное, вентиляционное, холодильное и регулирующее оборудование.
- Предусмотреть энергосбережение, автоматическое регулирование, диспетчеризацию и требования пожарной, санитарной и эксплуатационной безопасности.
- Увязать раздел ОВ с архитектурными, конструктивными, технологическими и инженерными решениями и действующими нормативными требованиями.
Цель разработки раздела ОВ — обеспечить нормативный микроклимат, качество воздуха, надежное теплоснабжение и энергоэффективность систем. Рассчитываются теплопотери, воздухообмен, тепловые и холодильные нагрузки, параметры сетей и подбираются соответствующие схемы и оборудование.
Раздел ОВ важно прорабатывать до фиксации архитектурных и смежных решений: воздуховоды и трубопроводы требуют места, отверстий и шахт. РЕКРО анализирует назначение помещений, технические условия, климатические параметры и технологические процессы, затем рассчитывает и подбирает схемы, трассы и оборудование. Это позволяет избежать конфликтов инженерных систем, нехватки места и поздних переделок.
Получите бесплатную
консультацию от эксперта
Этапы оказания услуги
Изучаем техническое задание, архитектурные и конструктивные решения, технологическую часть, технические условия на теплоснабжение, климатические параметры района строительства и требования к микроклимату помещений. Определяем перечень проектируемых систем и недостающих исходных данных.
Выбираем источники теплоснабжения и холодоснабжения, типы систем отопления, способы организации воздухообмена, схемы приточной и вытяжной вентиляции, варианты кондиционирования и места размещения оборудования.
Рассчитываем теплопотери и теплопоступления, требуемый воздухообмен, тепловые и холодильные нагрузки. Выполняем аэродинамический расчет воздуховодов и гидравлический расчет трубопроводов, определяем характеристики оборудования.
Подготавливаем пояснительную записку, планы систем, принципиальные и аксонометрические схемы, планы и профили тепловых сетей, схемы подключения объекта к источнику теплоснабжения, размещение оборудования, решения по автоматизации и необходимые расчетные обоснования.
Увязываем подраздел ОВ с разделами АР, КР, ТХ, ВС, ВО, ЭОМ, АПС, СОУЭ, автоматизацией и другими инженерными системами объекта. Проверяем прохождение воздуховодов и трубопроводов, места отверстий, шахт, технических помещений и подключения оборудования.
При необходимости сопровождаем проект до получения положительного заключения государственной или негосударственной экспертизы, подготавливаем ответы на замечания и корректируем проектные решения.
Что входит в разработку раздела ОВ
В разработку раздела ОВ входят анализ исходных данных и требований к микроклимату, расчет теплопотерь и теплопоступлений, требуемого воздухообмена, тепловых и холодильных нагрузок, выбор схем отопления, общеобменной и местной вентиляции и кондиционирования, гидравлические и аэродинамические расчеты сетей, подбор оборудования, а также решения по теплоснабжению, автоматическому регулированию и диспетчеризации.
Для тепловых сетей определяются точка подключения, способ и трасса прокладки, параметры теплоносителя, диаметры и теплоизоляция трубопроводов, размещение компенсаторов, тепловых камер, запорной арматуры и узлов учета. Проектные решения увязываются с архитектурными, конструктивными, технологическими и другими инженерными разделами и входят в состав проектной документации.
Когда требуется разработка раздела ОВ
Подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» разрабатывается для объектов капитального строительства, в которых необходимо обеспечить нормативные параметры микроклимата, воздухообмен, отопление, удаление вредных выделений или охлаждение помещений.
Он требуется при:
| Ситуация | Пример |
|---|---|
| Новое строительство | Жилые дома, офисные здания, торговые центры, склады и производственные объекты |
| Реконструкция объекта | Изменение назначения помещений, планировочных решений или режима эксплуатации |
| Капитальный ремонт | Замена систем отопления, вентиляции, кондиционирования и воздуховодов |
| Техническое перевооружение | Модернизация оборудования и инженерных систем предприятия |
| Изменение назначения здания | Размещение лаборатории, медицинского центра, ресторана, офиса или производства |
| Установка нового оборудования | Появление дополнительных тепло-, влаго- или газовыделений |
Состав раздела ОВ в проектной документации
Общие сведения
Описание исходных данных, расчетных параметров наружного и внутреннего воздуха, принятых технических решений, источников теплоснабжения и холодоснабжения, режимов работы и основных характеристик систем.
Система отопления
Описание схемы отопления, расчетных температур теплоносителя, типов отопительных приборов, мест их размещения, способов регулирования и учета тепловой энергии.
Система вентиляции
Описание приточных и вытяжных систем, расчетных воздухообменов, способов подачи и удаления воздуха, размещения воздуховодов, решеток, клапанов, фильтров и вентиляционного оборудования.
Система кондиционирования воздуха
Описание принятых систем охлаждения и обработки воздуха, расчетных холодильных нагрузок, размещения внутренних и наружных блоков, трасс хладагента и отвода конденсата.
Теплоснабжение вентиляционных установок
Решения по подключению калориферов, воздушно-тепловых завес и другого теплопотребляющего оборудования, схемы узлов регулирования и параметры теплоносителя.
Тепловые сети
Описание источника теплоснабжения, точки подключения, способа прокладки тепловых сетей, параметров теплоносителя, диаметров и теплоизоляции трубопроводов. Проектные решения по размещению тепловых камер, компенсаторов, запорной арматуры, узлов подключения и приборов учёта.
Расчеты
Расчет теплопотерь, теплопоступлений, воздухообмена, тепловых и холодильных нагрузок, аэродинамический расчет воздуховодов и гидравлический расчет трубопроводов. Для тепловых сетей выполняем гидравлический расчёт, определяем потери давления и тепловой энергии, проверяем компенсацию температурных удлинений трубопроводов.
Автоматизация и диспетчеризация
Описание алгоритмов управления, регулирования температуры и расхода воздуха, блокировок, контроля загрязнения фильтров, защиты оборудования и передачи сигналов в диспетчерскую систему объекта.
Планы и схемы систем ОВ
Планы прокладки трубопроводов и воздуховодов, размещения отопительных приборов, вентиляционного и климатического оборудования, принципиальные и аксонометрические схемы систем, планы сетей теплоснабжения и принципиальные схемы подключения объекта к источнику тепловой энергии.
Спецификация оборудования
Перечень оборудования, изделий и материалов с указанием основных технических характеристик.
Что важно учесть при проектировании систем ОВ
- Теплопотери считают по фактическим теплотехническим характеристикам ограждающих конструкций, а не по усреднённым показателям — иначе система отопления окажется либо недогруженной, либо переразмеренной.
- Температурный график источника (150/70, 130/70 или 95/70) определяет схему присоединения и необходимость узла смешения — это уточняют по техническим условиям до подбора оборудования.
- Воздуховоды и трубопроводы занимают физическое пространство: трассировку согласовывают с архитектурой и конструкциями до выпуска смежных разделов, иначе появляются незапроектированные отверстия и понижения потолков.
- Общеобменную вентиляцию увязывают с противодымной защитой (СП 7.13130): системы не должны конфликтовать по шахтам, клапанам и алгоритмам работы при пожаре.
- Тепловые сети требуют отдельной проработки: точка подключения, располагаемый перепад давления, компенсация температурных удлинений, тепловые камеры и узлы учёта.
- Оборудование подбирают с учётом доступа для обслуживания и замены — вентустановки, наружные блоки и насосы должны быть физически заменяемы после ввода объекта.
Типовые ошибки при проектировании систем ОВ
- Теплопотери и воздухообмен рассчитаны по усреднённым показателям, без учёта фактических ограждающих конструкций и назначения помещений.
- Не учтён температурный график источника теплоснабжения — схема присоединения не соответствует техническим условиям.
- Трассы воздуховодов не увязаны с архитектурой и конструкциями: не хватает высоты подшивного потолка или не предусмотрены отверстия в несущих конструкциях.
- Общеобменная и противодымная вентиляция не увязаны по шахтам, клапанам и алгоритмам управления.
- Не предусмотрены места для обслуживания и замены оборудования — вентустановку невозможно демонтировать без разборки конструкций.
- Тепловые сети запроектированы без учёта располагаемого перепада давления в точке подключения.
Какие исходные данные нужны для разработки раздела ОВ
Для разработки подраздела необходимы:
- Техническое задание на проектирование.
- Архитектурные решения: планы, разрезы, фасады и экспликации помещений.
- Конструктивные решения здания.
- Технологические решения и режимы работы помещений.
- Технические условия на теплоснабжение объекта.
- Сведения об источнике теплоснабжения и параметрах теплоносителя.
- Сведения о расчетной численности людей, персонала и посетителей.
- Данные о тепловыделениях от технологического, электрического и осветительного оборудования.
- Сведения о выделениях влаги, пыли, газов, паров, запахов и других вредных веществ.
- Требования к температуре, влажности, чистоте и подвижности воздуха.
- Сведения о существующих системах отопления, вентиляции и кондиционирования при реконструкции.
- Результаты инженерных изысканий.
- Ситуационный и генеральный планы.
- Требования к резервированию и режимам работы оборудования.
- Требования к автоматизации и диспетчеризации систем.
- Требования к маркам и производителям оборудования при их наличии.
- Специальные технические условия и технические требования собственника здания при наличии.
- Точка подключения к существующим тепловым сетям с координатами и отметками.
- Параметры теплоносителя и располагаемый перепад давления в точке подключения.
- Топографический план с нанесёнными существующими инженерными коммуникациями.
- Результаты инженерно-геологических изысканий по трассе тепловой сети.
- Требования теплоснабжающей организации к способу прокладки и узлу присоединения.
- Сведения о границах балансовой принадлежности и эксплуатационной ответственности.
Чек-лист: как подготовиться к разработке раздела ОВ
- Подготовить техническое задание.
- Передать актуальные архитектурные и конструктивные решения.
- Предоставить технологические решения и сведения о назначении помещений.
- Передать технические условия на теплоснабжение.
- Указать параметры теплоносителя и доступную тепловую мощность.
- Предоставить сведения о количестве людей и режиме эксплуатации помещений.
- Передать данные о тепловыделяющем и технологическом оборудовании.
- Указать требования к температуре, влажности, чистоте и подвижности воздуха.
- Предоставить сведения о существующих системах при реконструкции.
- Согласовать требования к оборудованию, автоматизации и диспетчеризации.
- Назначить ответственного представителя со стороны заказчика.
Смежные разделы проектной документации
Решения по подразделу ОВ увязываются со смежными разделами — при подготовке комплекта проектной документации обычно разрабатываются также:
- «Система электроснабжения» (ЭО)
- «Система водоснабжения» (ВС)
- «Система водоотведения» (ВО)
- «Сети связи» (СС)
- Раздел 6 «Технологические решения»

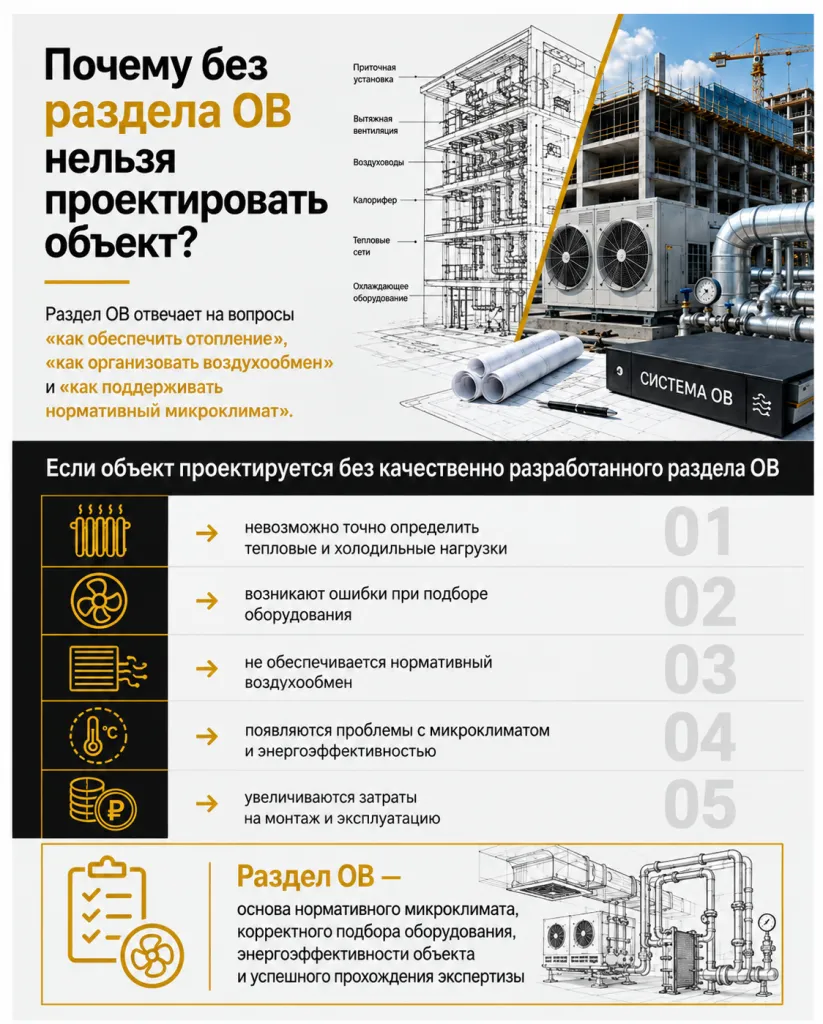

Почему расчет нагрузок и воздухообмена нельзя заменять укрупненными показателями
Одна из наиболее распространенных ошибок при проектировании систем ОВ — подбор оборудования без корректного расчета теплопотерь, воздухообмена и тепловых поступлений. В результате система отопления не обеспечивает требуемую температуру, вентиляция не удаляет избыточную влагу и загрязнения, а оборудование кондиционирования работает с повышенной нагрузкой и расходом электроэнергии.
Грамотно разработанный подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» позволяет заранее определить реальные нагрузки, выбрать оптимальные схемы и оборудование, обеспечить нормативный микроклимат и снизить затраты на монтаж и дальнейшую эксплуатацию инженерных систем.
