ИОС в строительстве: что входит в раздел 5 проектной документации

Что такое ИОС и как расшифровывается эта аббревиатура

Расшифровку аббревиатуры «ИОС» в строительстве нередко трактуют как «инженерное оборудование, сети и системы», поскольку именно эти элементы составляют основу раздела. Этот раздел проектной документации содержит технические решения, направленные на создание условий для нормального функционирования объекта капитального строительства. В соответствии с Постановлением Правительства РФ № 87 (ред. от 2024 г.), раздел является обязательным при разработке проектной документации.

С технической точки зрения ИОС в проектировании — это комплекс инженерно-технических мероприятий, которые интегрируют архитектурно-строительный объем с ресурсоснабжающими сетями и локальными системами автоматизации. Он определяет:

• организацию узлов приема энергии, воды, воздуха, данных;
• оптимизацию потребления ресурсов с использованием рациональных схем инженерных коммуникаций, учета энергопотерь и внедрения энергосберегающих технологий;
• создание автоматизации контроля пожарной безопасности, экологического мониторинга и бесперебойного функционирования систем жизнеобеспечения при повышенных нагрузках.

При разработке раздела ИОС проектировщик формирует инженерную модель объекта, а также задаёт топологию трасс и алгоритмы взаимодействия инженерных систем с учётом нагрузок и параметров. Инженерное оборудование в данном контексте рассматривается как взаимосвязь технических средств, обеспечивающих заданные параметры микроклимата, энергоснабжения и связи внутри объекта.

Раздел 5 в проектной документации: назначение и задачи

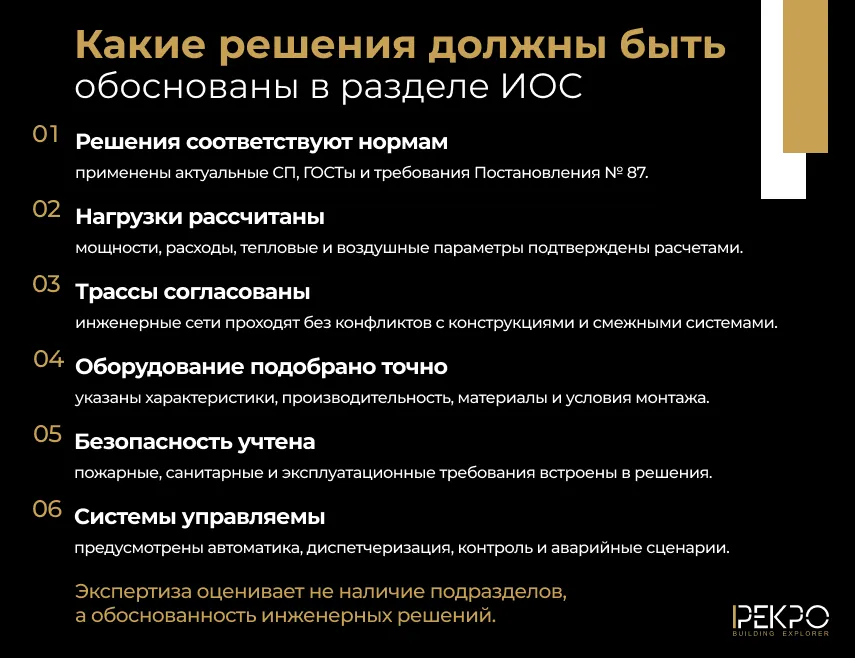

Основная цель Раздела 5 ПД — обосновать выбор инженерных решений, подтвердить их безопасность, эффективность и соответствие действующим нормам.

Главные задачи раздела:

• Обеспечение жизнедеятельности объекта (вода, тепло, свет).
• Расчет нагрузок на сети и оборудование.
• Координация размещения инженерных трасс, чтобы они не конфликтовали с конструктивными элементами здания.
• Обеспечение пожарной и экологической безопасности систем.

Какие подразделы входят в состав ИОС

Постановлением Правительства РФ № 87 установлена иерархическая структура пятого раздела. По сути, ИОС в строительстве — это комплекс взаимосвязанных технических решений, каждое из которых направлено на реализацию конкретного инженерного контура здания. Поэтому раздел объединяет в себе восемь профильных подразделов. Это дает возможность детально проработать инженерную модель объекта: от точек присоединения к внешним магистральным сетям до конечного оборудования и систем автоматизированного управления. Такое разделение обеспечивает точность инженерных расчетов, уменьшает ошибки при проектировании, создает корректную спецификацию оборудования и изделий.

Таблица подразделов ИОС:

Нормативная база для раздела о сведениях об инженерном оборудовании и сетях

Разработка раздела 5 проектной документации базируется на иерархии нормативно-технических документов. Для проектировщика нужно знать актуальные нормы, понимать их субординацию, так как отступление от них — это отрицательное заключение экспертизы.

Основополагающим является Градостроительный кодекс РФ, который определяет требования к составу проектной документации. Его дополняет ФЗ № 384 «Технический регламент о безопасности зданий и сооружений», который устанавливает требования к механической, пожарной, санитарно-эпидемиологической безопасности и к надежности инженерных систем.

Вторым по значимости является Постановление Правительства РФ № 87 «О составе разделов проектной документации и требованиях к их содержанию». Этот документ определяет состав, содержание и структуру Раздела 5 (ИОС). Любое проектирование инженерных систем начинается с понимания границ и объема информации, требуемых этим постановлением для конкретного типа объекта.

Проектирование каждой подсистемы (ИОС 5.1–5.8) опирается на соответствующие Своды правил (СП), например:

• СП 60.13330.2020 — для систем отопления, вентиляции и кондиционирования.
• СП 256.1325800.2016 — для электроустановок жилых и общественных зданий.
• СП 30.13330.2020 — для внутреннего водопровода и канализации.

Эти документы регламентируют расчетные параметры, методики расчетов, требования к материалам, местам прокладки трасс и пожарной безопасности.

Как разрабатывается раздел ИОС

Разработка раздела проекта ИОС требует координации между смежными дисциплинами. И сегодня это процесс проводится внутри комплексной информационной модели, где каждое решение обосновано расчетами и требованиями энергоэффективности.

На первом этапе осуществляется сбор первичных данных:

• Запрос и получение ТУ от ресурсоснабжающих организаций на подключение к сетям электро-, тепло-, водоснабжения и водоотведения.
• Изучение требований заказчика по функциональному назначению объекта, режиму эксплуатации и уровню автоматизации.
• Использование отчетов по инженерно-геологическим (ИГИ) и геодезическим изысканиям (ИГДИ) для определения мест ввода инженерных коммуникаций в здание.

Далее проводятся математическое моделирование и расчет нагрузок.

• Расчет суммарных установленных и расчетных мощностей (кВт, Гкал/ч, м³/час).
• Определение сечений трубопроводов и воздуховодов, выбор параметров оборудования (насосов, вентиляторов).
• Проектирование уровней освещенности согласно нормам для конкретных функциональных зон.

На третьей стадии формируются принципиальные схемы и общие архитектурно-инженерные решения.

• Создаются функциональные алгоритмы работы систем (схемы автоматизации, однолинейные электрические схемы, аксонометрия сетей).
• Определяются магистральные маршруты. Это взаимное размещение разных инженерных сетей.

Четвертый этап — координация — считается самым ответственным, на котором решаются вопросы коллизий. Например, проверяется, чтобы вертикальные шахты и горизонтальные разводки не пересекались с несущими конструкциями и не нарушали архитектурный облик фасадов. Или, чтобы размещение инженерного оборудования проводилось только в технически доступных зонах.

5 этап — это оформление проектной документации:

• Пояснительная записка, где обосновываются принятые технические решения.
• Графическая часть: планы расположения оборудования и трассировки сетей, аксонометрические схемы.
• Спецификации: ведомости оборудования, изделий и материалов.

Сегодня в проектировании ИОС практически невозможно без использования BIM-технологий, которые автоматически проверяют коллизии, проводят расчеты в реальном времени и сокращают количество ошибок.

Чек-лист: что проверить перед разработкой раздела ИОС

• Получены технические условия на подключение к сетям.
• Выполнены инженерные изыскания.
• Определены расчетные нагрузки объекта.
• Согласованы требования к автоматизации.
• Определены точки подключения к внешним сетям.
• Проверены ограничения по размещению оборудования.
• Сформированы требования по пожарной безопасности.
• Подготовлены исходные данные для BIM-модели.

Типичные ошибки при подготовке 5 раздела ПД

Ошибки в разделе документации ИОС часто носят системный характер и проявляются при экспертизе ПД. Ниже наиболее распространенные.

1. Оборудование размещается вплотную к стенам или в узких нишах, что усложняет его техническое обслуживание, демонтаж или замену без разборки перегородок.
2. Несоблюдение требований по установке приборов учета в точках раздела границ балансовой принадлежности.
3. Использование СП или ГОСТов, которые уже были заменены или отменены. В экспертизе такие ошибки трактуются как нарушение требований безопасности.
4. Когда данные в ИОС (например, потребляемая мощность) не совпадают с данными в разделе электроснабжение или разделах технологических решений.
5. Указание типа оборудования без конкретных технических характеристик: расхода, напора, материального исполнения.
6. Отсутствие в составе раздела систем автоматизации, КИПиА или узлов управления, без которых основное инженерное оборудование остается неуправляемым.
7. Неправильная прокладка воздуховодов или кабельных трасс через противопожарные стены без установки сертифицированных огнезадерживающих клапанов или проходок.

При использовании технологии информационного моделирования содержание раздела становится более точным. В отличие от 2D-чертежей она исключает пространственные коллизии между инженерными сетями, а спецификации оборудования формируются автоматически из модели, а это уменьшает риск ошибок в ведомостях объемов работ и сметных расчетах.

Почему качество раздела ИОС влияет на реализацию проекта

Инженерные системы в современных зданиях составляют до 30–50% от общей стоимости строительно-монтажных работ. Ошибки, допущенные при подготовке Раздела 5, неизбежно трансформируются в финансовые потери, растянутые во времени.

1. Проработанный раздел ИОС исключает проектные допущения, которые строители вынуждены закладывать в смету как резервы на непредвиденные расходы.
2. Детализация оборудования позволяет заказчику провести объективный тендер на закупку. При этом стоимость исправления ошибки на этапе проектирования составляет единицы, на этапе закупки десятки, а на этапе монтажа или отделки сотни единиц.
3. При слабой проработке ИОС возникают пересечения между инженерными системами. Например, трасса вентиляции проходит там, где предусмотрена прокладка слаботочных линий, из-за чего требуется перенос и появляются простои на монтаже.
4. Недочеты выявляются и надзорными органами при получении Заключения о соответствии. Несоответствие проектных решений нормам может привести к отказу в выдаче разрешения на ввод объекта в эксплуатацию.

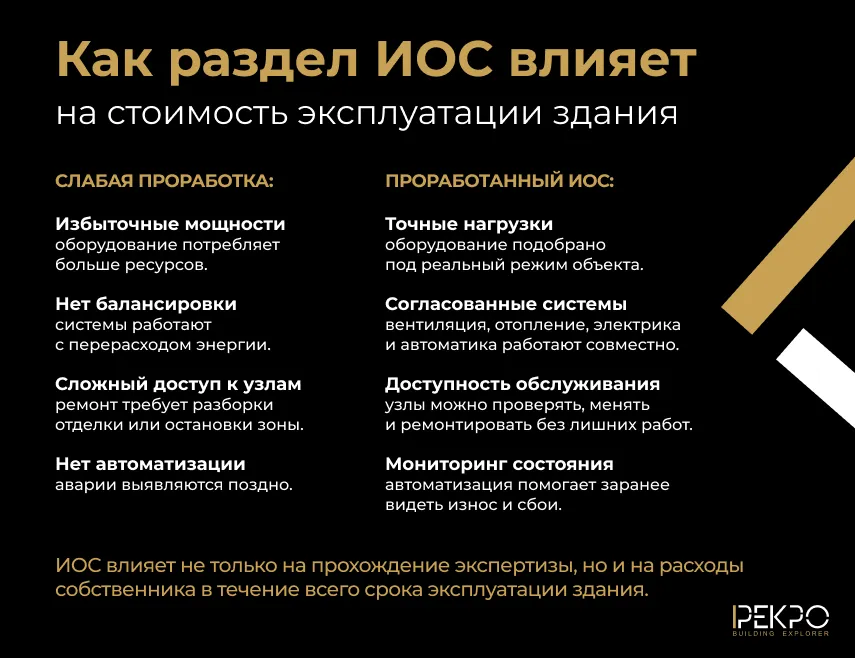

Основная доля затрат владельца здания приходится на эксплуатацию (около 70-80% общих затрат за период 25-50 лет).

• В плохо спроектированных системах наблюдается избыточное потребление энергии из-за отсутствия балансировки или неоптимальных алгоритмов управления.
• Качественный проект предусматривает доступ к узлам обслуживания. В противном случае, например, замена обычного клапана может потребовать вскрытия дорогих отделочных панелей или перекрытий.
• Грамотная проработка проектных решений по автоматизации (ИОС 5.8) дает возможность получать данные об износе оборудования до того, как произойдет авария. Или получить возможность перенастройки систем под меняющиеся нужды арендаторов без глубокой реконструкции инженерных сетей.

Подытожив, можно сказать, что раздел 5 проектной документации — это инструмент управления проектом. Потому что именно внимание к деталям в инженерной проработке становится фактором, который определяет успех реализации строительства объекта.

Мнение эксперта

Александр Дзеркалий, руководитель отдела инженерных изысканий «РЕКРО»

Качество раздела ИОС видно по тому, насколько инженерные решения согласованы с архитектурой, конструктивом и реальными условиями эксплуатации здания. Если трассы, оборудование, нагрузки и доступ к узлам обслуживания продуманы заранее, проект легче проходит экспертизу, а на стройке меньше переделок, простоев и спорных решений.
