Допустимая расчетная нагрузка на перекрытия

Нормативная нагрузка - это величина, установленная строительными нормами (СП 20.13330.2016). Она характеризует ожидаемую эксплуатационную нагрузку на перекрытие при нормальных условиях использования. А также отражает вероятную фактическую нагрузку от людей, мебели, оборудования и используется как исходная величина для расчетов. То есть отвечает на вопрос «какая нагрузка предполагается при эксплуатации».

Допустимая расчетная - это нагрузка, которую конкретное перекрытие может безопасно воспринимать, исходя из результатов инженерного расчета с учетом коэффициентов надежности. Она отражает предельные возможности конструкции, поэтому служит критерием безопасности и прочности перекрытия. То есть отвечает на вопрос «какую нагрузку перекрытие может выдержать без потери надежности».

И допустимая расчетная нагрузка на плиту перекрытия всегда превышает нормативную, так как включает запас прочности, предусмотренный нормами проектирования.

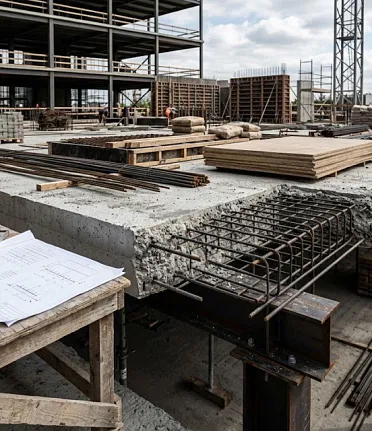

Как проводится расчет допустимой нагрузки на перекрытие

Расчет допустимой нагрузки - это не попытка узнать, какой максимальный вес можно поставить на пол до того, как он рухнет. Цель инженера - определить безопасный эксплуатационный диапазон, при котором деформации будут оставаться невидимыми и контролируемыми на протяжении десятилетий.

В основе расчета лежит метод предельных состояний, который учитывает вес предметов, размеры помещения, схему опирания плит и вероятность случайного перегруза. Чтобы понять, выдержит ли перекрытие новую стяжку, тяжелое промышленное оборудование или каменную перегородку, нужно разложить общую нагрузку на составляющие и сопоставить их с фактической несущей способностью несущих элементов.

Поэтому предварительно определяются постоянные и временные нагрузки, действующие на плиту перекрытия. Первые действуют в течение всего срока службы здания. Их невозможно «убрать» или переместить без проведения демонтажных работ. Ко вторым относится все, что может появляться и исчезать в процессе эксплуатации помещения.

Самая сложная часть расчета связана с постоянными нагрузками, потому что приходится рассчитывать удельный вес каждого предмета и строительного материала, действующих своим весом на перекрытие.

Например, вес цементно-песчаной стяжки толщиной 50 мм из расчета на 1 м² площади будет равен:

0,05 м х 2000 кг/м³ = 100 кг/м2, где 2000 - плотность состава стяжки.

И такой расчет проводится с каждым материалом. Вес предметов определяется по их паспорту. После — все полученные значения суммируются.

Расчет временных нагрузок проще, потому что это перемножение нормативных показателей из СП 20.13330.2016 (таблица 8.3) и коэффициентов надежности, которые указаны в приложении вышеобозначенной таблицы.

Расчетные показатели постоянных и временных нагрузок суммируются, это и есть допустимая нагрузка на перекрытие. Далее проводится проверка полученного значения.

Проверка по предельным состояниям (I и II группы)

Расчет по методу предельных состояний - это проверка того, что конструкция не достигнет точки, после которой ее эксплуатация станет невозможной. Согласно СП 63.13330 (Железобетонные конструкции), расчет делится на две независимые проверки.

Расчет по несущей способности (прочность)

Эта группа проверяет полное разрушение или потерю устойчивости. Цель - убедиться, что плита не переломится под весом, арматура не разорвется, а бетон не разрушится в зоне сжатия. Здесь должно выполняться условие - фактическое усилие от всех расчетных нагрузок (с учетом коэффициентов надежности) должно быть меньше или равно внутреннему сопротивлению конструкции.

Проверяется три позиции:

• сопротивление изгибающему моменту (в центре плиты);
• сопротивление поперечной силе (риск «среза» плиты у опоры на стену);
• стойкость к продавливанию в точках опирания тяжелых колонн или ножек оборудования.

Расчет по пригодности к нормальной эксплуатации (деформации)

Даже если плита прочна и не разрушается, она может стать непригодной из-за чрезмерной гибкости. Цель - ограничить прогибы, вибрации и раскрытие трещин.

Основные параметры:

1. Прогиб - вертикальное смещение определённой точки конструкции относительно её проектного положения. По нормативам для жилых помещений он не должен превышать 1/200 или 1/250 части пролета. Например, для 6-метровой плиты прогиб более 50-60 мм недопустим, так как это приведет к трещинам в перегородках и разрушению отделки потолка.
2. Перекрытие не должно ощутимо колебаться, когда по нему идет человек.
3. Проверяется ширина раскрытия трещин в бетоне. Для обычных условий эксплуатации она не должна превышать 0,3-0,4 мм, иначе через трещины к арматуре попадет влага, что вызовет коррозию.

Коэффициент запаса

Допустимая расчетная нагрузка на перекрытия - уже гарантия. А коэффициент запаса - это «инженерная страховка», которая компенсирует неизбежные неопределенности в строительстве. В нормах он закладывается через систему частных коэффициентов.

В итоговом расчете запас прочности формируется из трех составляющих:

1. Коэффициент надежности по нагрузке учитывает вероятность, что материалы окажутся тяжелее, чем в справочнике. Для заводских изделий - 1,1, для монолита и стяжек, устраиваемых непосредственно на объекте - 1,3.
2. Коэффициент надежности по материалу учитывает возможные дефекты: раковины в бетоне, недолив смеси на стройке или отклонения в качестве стали арматуры.
3. Коэффициент условий работы учитывает внешние факторы: высокую влажность, агрессивную среду, длительность воздействия нагрузки.

В гражданском строительстве суммарный запас прочности обычно составляет 15-30%. Например, если строители залили стяжку толщиной не 5 см, а 8 см, коэффициент 1,3 должен «перекрыть» этот лишний вес. В многопустотных плитах нагрузка может распределяться неравномерно. Запас гарантирует, что перегрузка одной плиты не вызовет цепную реакцию. Со временем бетон теряет прочность из-за микротрещин и карбонизации, а арматура может подвергаться коррозии. Запас - это ресурс долговечности здания на 50-100 лет.

Инженерный совет:

Если расчет показывает, что плита нагружена на 98% от своей способности — это говорит, что расчётная модель практически исчерпывает ресурс плиты. Рекомендуемый предел эксплуатации - не более 80-85% от проектного максимума.

Нормативная база и стандарты

Все расчеты несущих конструкций в России регламентированы системой нормативных документов. Знание стандартов необходимо для легитимного проектирования, прохождения экспертизы и согласования перепланировок.

СП 20.13330.2016 «Нагрузки и воздействия» - это «библия» для любого проектировщика. Этот Свод Правил устанавливает:

• разделение нагрузок на постоянные, длительные и кратковременные;
• минимально допустимые веса для различных типов зданий;
• коэффициенты надежности, учитывающие возможные неблагоприятные отклонения веса материалов или условий эксплуатации.

СП 63.13330.2018 «Бетонные и железобетонные конструкции» устанавливает требования к расчету по двум группам предельных состояний: прочность и деформации. Регламентирует допустимую ширину раскрытия трещин в перекрытиях и определяет методику расчета на «продавливание».

ГОСТ 27751-2014 «Надежность строительных конструкций и оснований» устанавливает уровни ответственности зданий и общие принципы обеспечения безопасности.

СП 70.13330.2012 «Несущие и ограждающие конструкции» - это правила производства и приемки работ при заливке монолитных перекрытий.

Как проверить перекрытие перед стяжкой и перепланировкой: пошаговый чек-лист

Перед началом работ рекомендуется провести обследование перекрытий для точной оценки их технического состояния. Далее следуйте алгоритму:

• Уточните тип перекрытия и пролет: плита (пустотная/монолит) или балки, длина пролёта, схема опирания.
• Посчитайте собственный вес конструкции: сама плита + “пирог” пола (стяжка/выравнивание/покрытие).
• Добавьте постоянные нагрузки от изменений: новые перегородки, тяжёлые покрытия, инженерия, оборудование (если ставите стационарно).
• Определите полезную (временную) нагрузку по назначению помещения: жильё/офис/склад/спорт и т.д.
• Разделите нагрузку на равномерную и сосредоточенную: точечные нагрузки (ножки оборудования, ванна/джакузи, колонна/стойка) считайте отдельно.
• Примените коэффициенты и получите расчётную нагрузку (с запасом по нормам), а не “фактический вес”.
• Проверьте две группы предельных состояний: прочность и деформации (прогиб/вибрации/трещины).
• Сравните результат с допустимой нагрузкой конкретной плиты и зафиксируйте процент загрузки.
• Если близко к пределу — меняйте решение: облегчайте стяжку/перегородки, перераспределяйте нагрузку, при необходимости — усиливайте конструкцию.

Заключение

Любая перепланировка или установка дополнительного оборудования требует инженерного взгляда. Не надо полагаться на интуицию или советы строителей-универсалов, доверьте расчет допустимой нагрузки на перекрытия специалистам. Техническое заключение - это в первую очередь безопасность.

Вопросы и ответы

Можно ли считать, что плита с допустимой нагрузкой 800 кг/м² выдержит объект весом 800 кг, поставленный в центр комнаты?

Нет, нельзя. 800 кг/м² это общая допустимая нагрузка, в которую уже должен быть включен собственный вес «пирога» пола (стяжка, плитка) и перегородок. После вычета веса стяжки (100-150 кг/м²) на полезную нагрузку остается около 600-650 кг/м². К тому же объект весом 800 кг создаст сосредоточенную нагрузку, которая может превысить предел прочности плиты на изгиб или продавливание, даже если среднее значение по площади кажется допустимым.

Почему замена старого пола на лагах на цементную стяжку в «сталинке» или «хрущевке» считается опасной перепланировкой?

Старые перекрытия (особенно деревянные или ранние сборные ЖБИ) проектировались под легкие конструкции. Замена деревянного пола на «пирог» с мокрой стяжкой толщиной 8-10 см добавляет около 150-200 кг дополнительного постоянного веса на каждый квадратный метр. Это может полностью исчерпать проектный запас прочности плиты, не оставив ресурса для веса мебели и людей.

Как влияет динамическая нагрузка (например, работа беговой дорожки) на плиту перекрытия?

Динамическая нагрузка учитывается с помощью коэффициента динамичности, который увеличивает статический вес объекта. Вибрация и удары заставляют конструкцию работать в режиме переменных циклов напряжения. Если нагрузка ритмична, может возникнуть резонанс, усиливающий амплитуду прогиба, а это ускоряет раскрытие трещин в бетоне и может привести к постепенному разрушению сцепления арматуры с бетоном.

Учитывается ли при расчете допустимой нагрузки «возраст» бетона и как меняется несущая способность со временем?

Да, при обследовании зданий учитывается фактическое техническое состояние конструкции. Например, когда при коррозии арматуры уменьшается сечение стержней - например, на 10% может снизить несущую способность плиты на 20-30%.
