Обследование аварийного состояния стропильной системы здания 1957 года на Каширском шоссе
Оценить фактическое техническое состояние деревянных конструкций покрытия, установить причины повреждений и определить возможность дальнейшей эксплуатации.
Инженерам РЕКРО требовалось:
- Обследовать деревянные элементы, узлы опирания и сопряжения.
- Определить геометрические параметры и влажность древесины.
- Проверить прочность кирпичной кладки в уровне чердака.
- Зафиксировать дефекты и оценить их влияние на несущую способность.
- Выполнить поверочные расчеты и подготовить рекомендации по восстановлению.
Заказчику требовалось определить, способна ли существующая деревянная система покрытия воспринимать эксплуатационные нагрузки и какие мероприятия необходимы для ее восстановления.

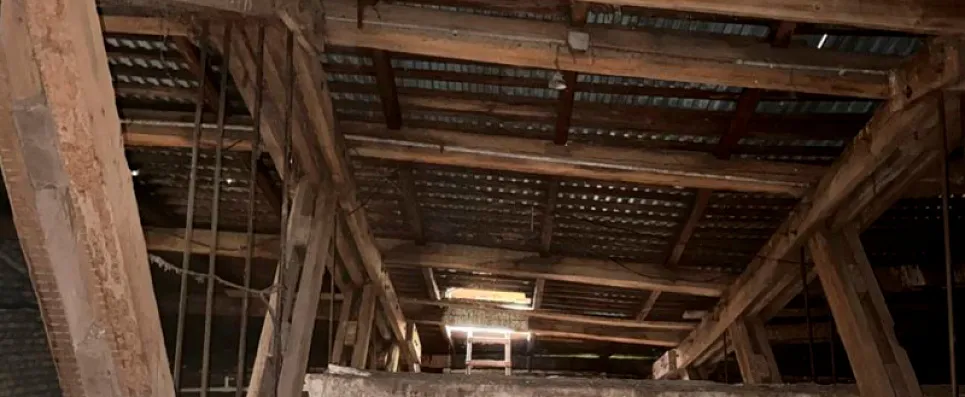

Специалисты провели натурное обследование с обмерами и фотофиксацией, определили характеристики материалов, составили ведомость дефектов и сформировали расчетную модель с учетом фактического состояния конструкций.
Процесс работы:

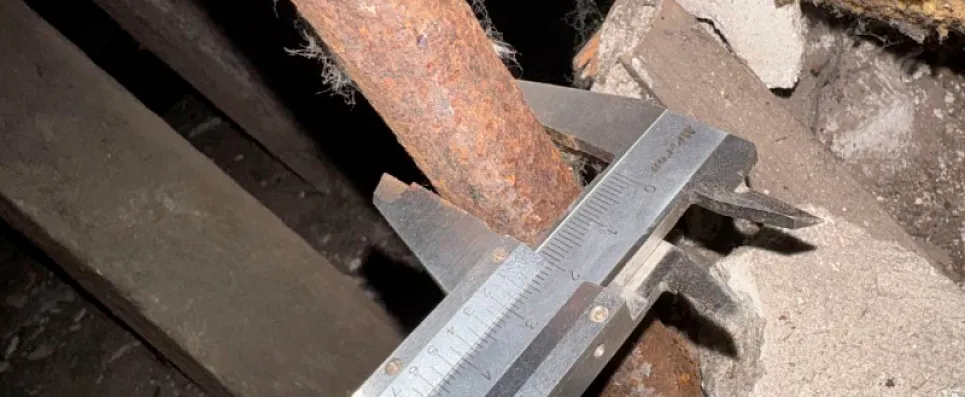

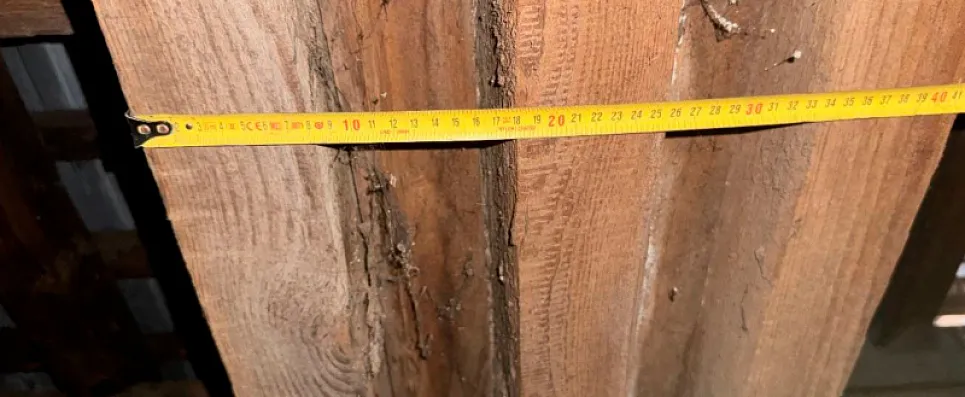

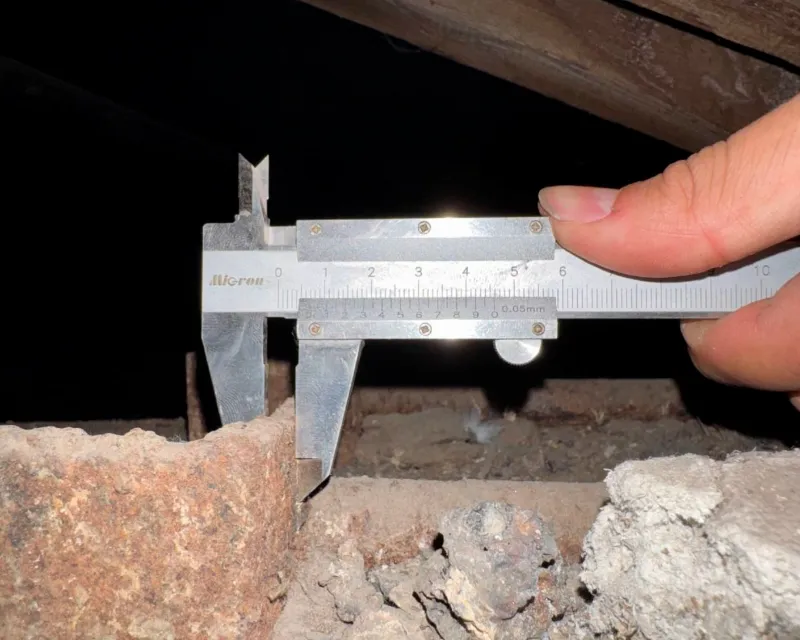

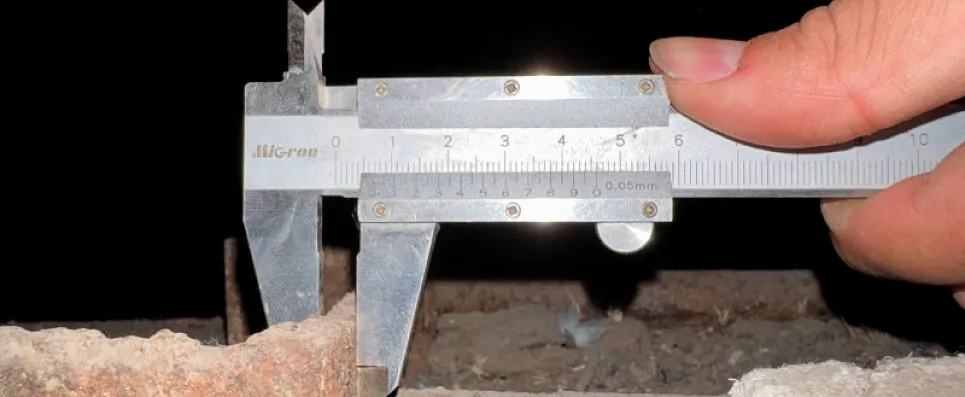

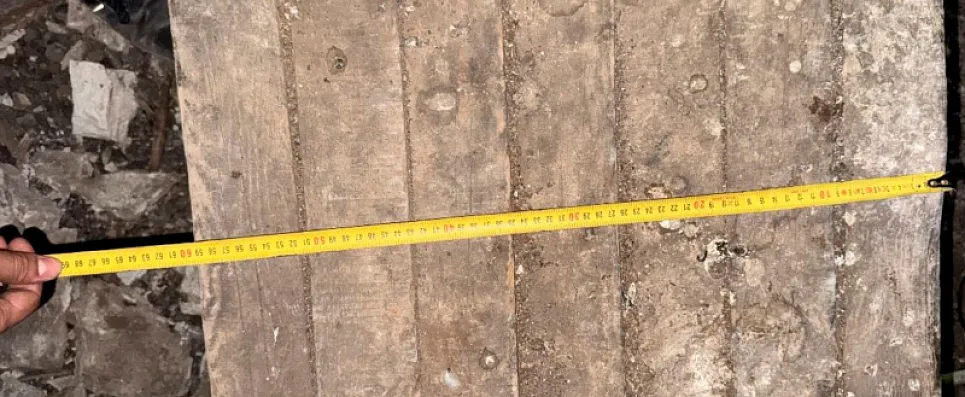

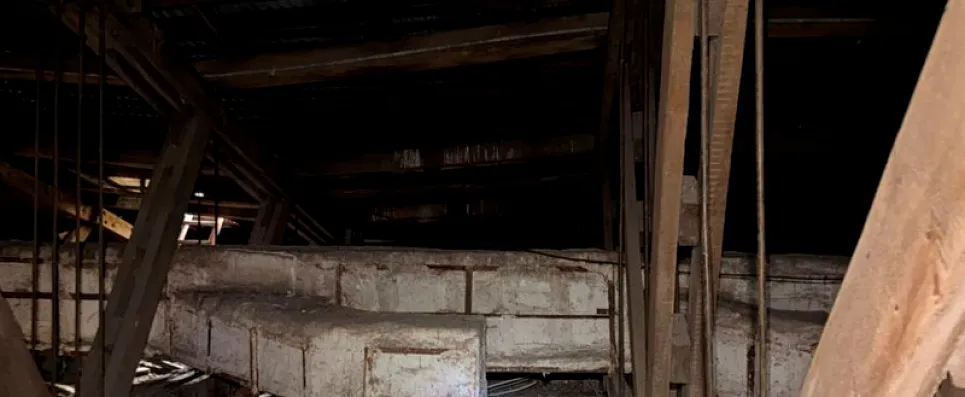

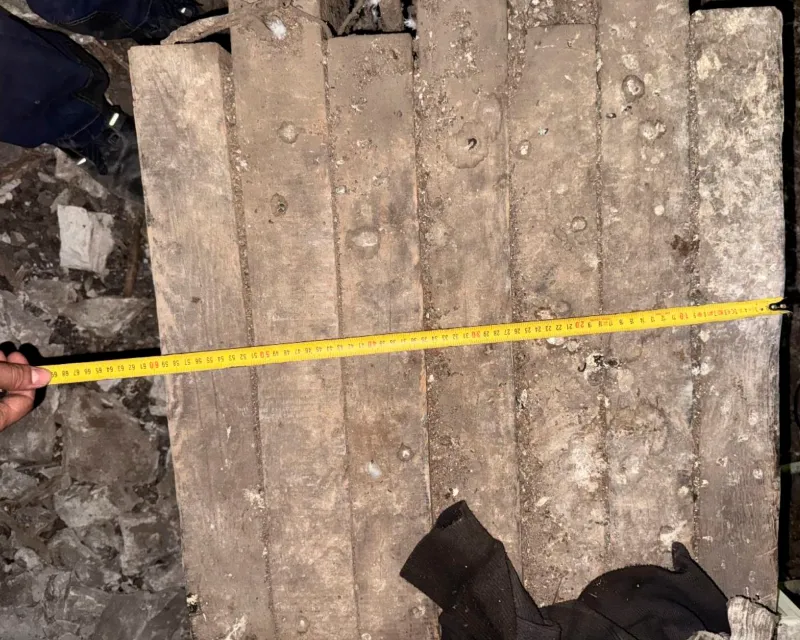

- Обмеры и обследование. Выполнен сплошной осмотр доступных элементов, измерены сечения стропильных ног, подкосов, затяжек, прогонов и узлов соединений. Для подготовки графической части применялись ручные измерения и лазерное сканирование.
- Контроль влажности древесины. Измерения прибором Testo 616 показали значения от 12,3 до 20,9%. В техническом отчете указано превышение предельно допустимого уровня 12% для обследованных деревянных конструкций.

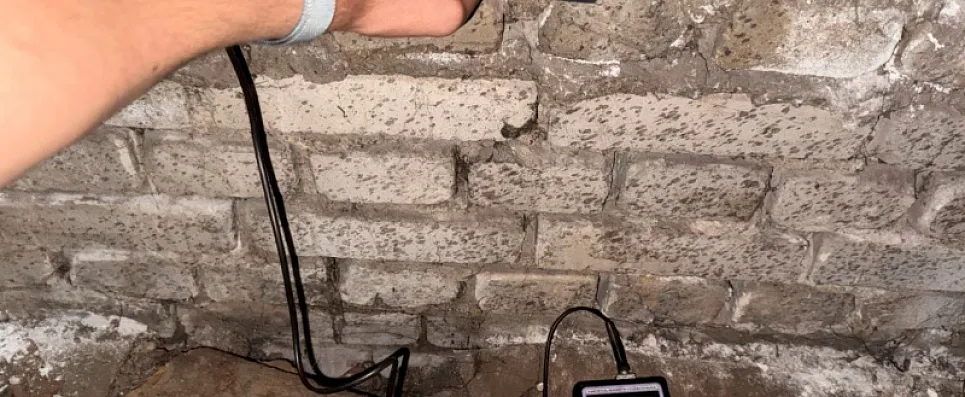

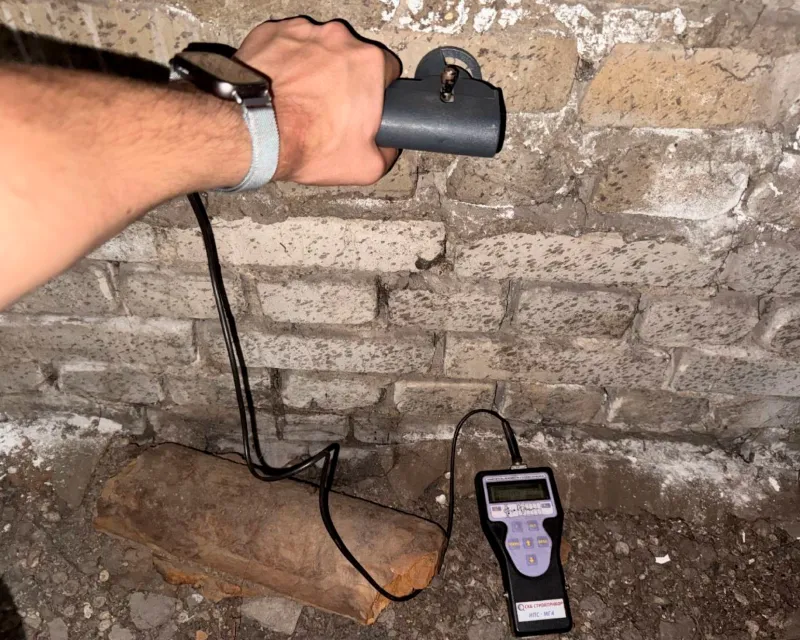

- Проверка кирпичной кладки. Прочность кирпича несущих стен в уровне чердачного помещения определяли методом ударного импульса прибором ИПС-МГ4.03. Средняя прочность при сжатии составила 16,5 МПа, что в отчете соответствует марке М150.

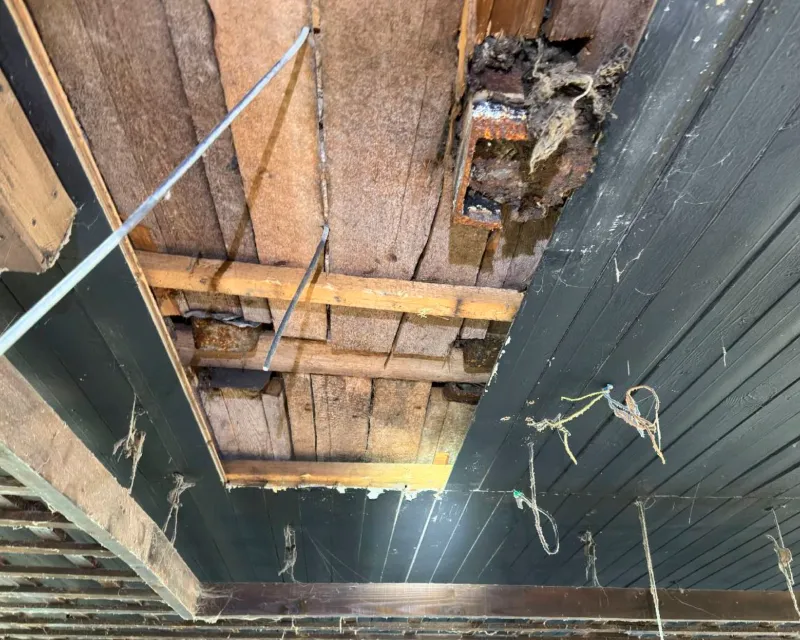

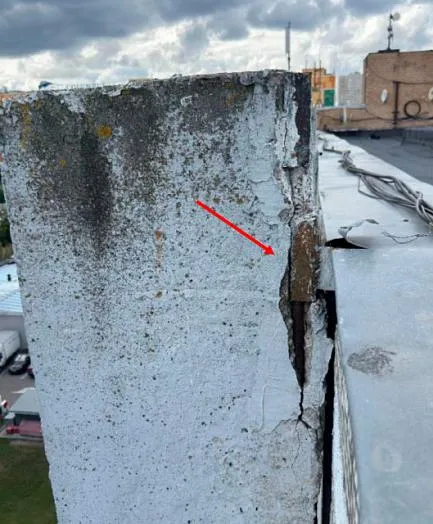

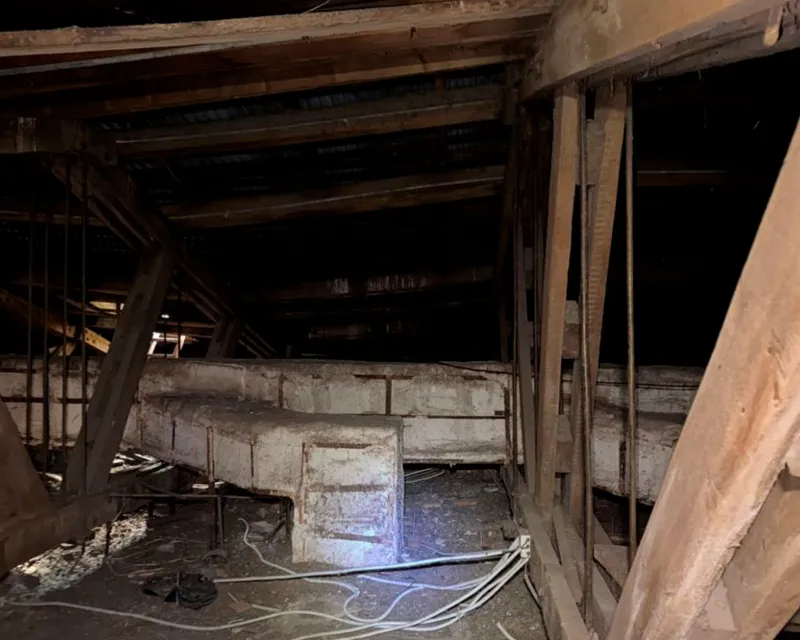

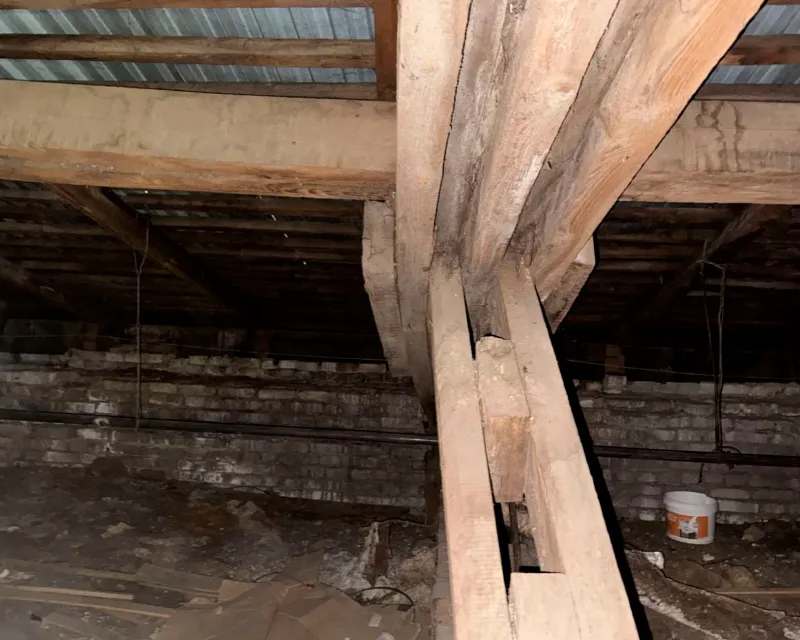

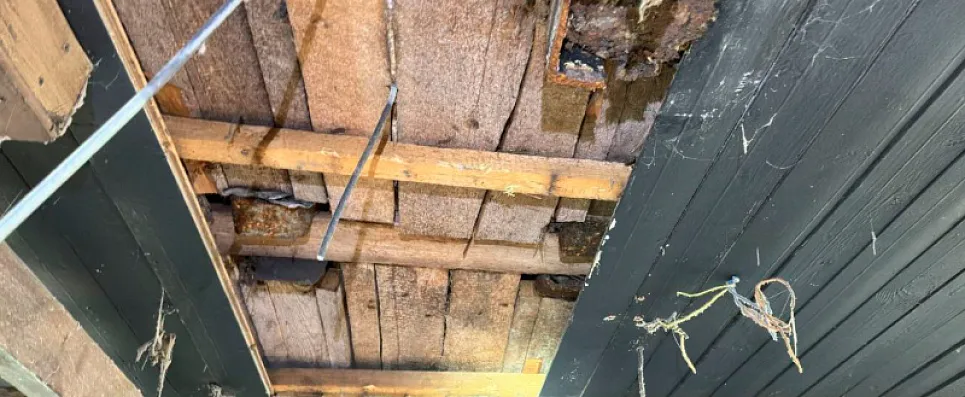

- Фиксация повреждений. Выявлены биологическое поражение древесины с признаками гнили, длительное увлажнение, локальное уменьшение рабочего сечения, продольные трещины с шириной раскрытия до 25 мм и расслоение вдоль волокон. Также зафиксированы дефекты узлов опирания, повреждения кирпичной кладки, коррозия металлических деталей, повреждения слуховых окон, строительный мусор и деформации деревянного перекрытия.
- Поверочный расчет. Модель сформировали в ЛИРА-САПР с учетом собственного веса, покрытия, снеговой нагрузки и подвесного потолка. Расчет показал, что несущая способность существующих конструкций с учетом обнаруженных повреждений не обеспечивается.

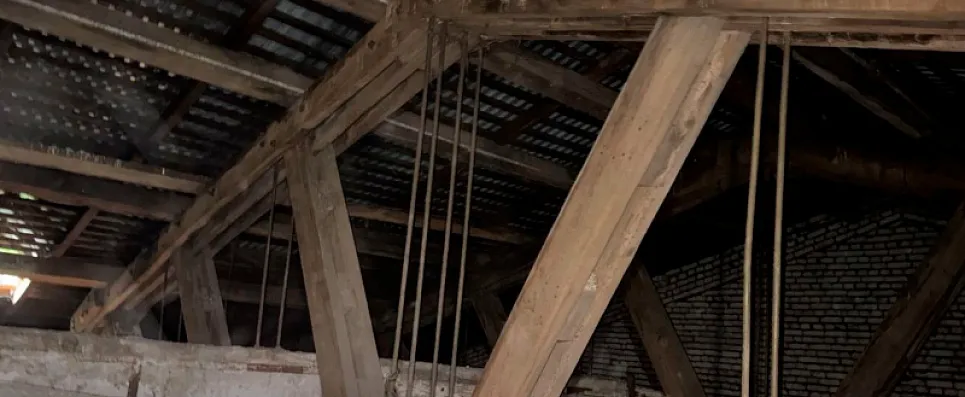

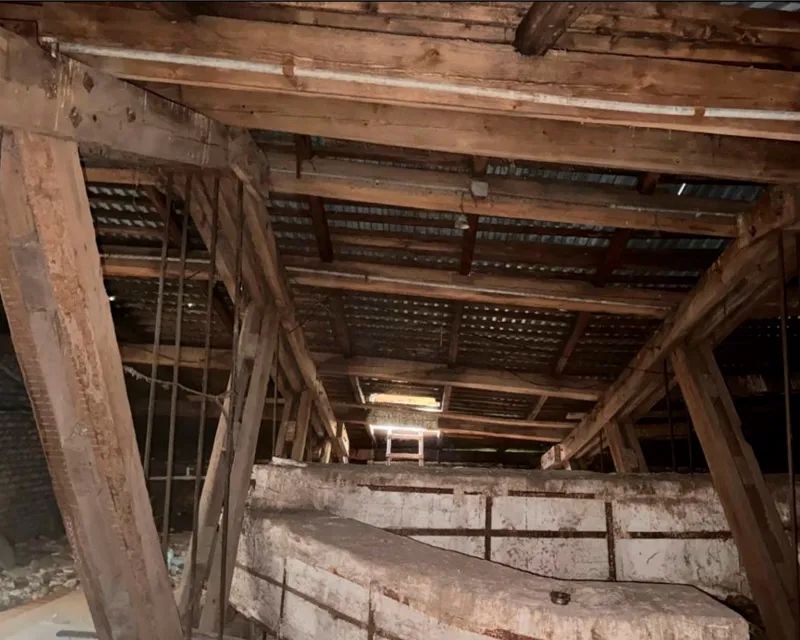

Аварийное состояние стропильной системы
Ситуация:

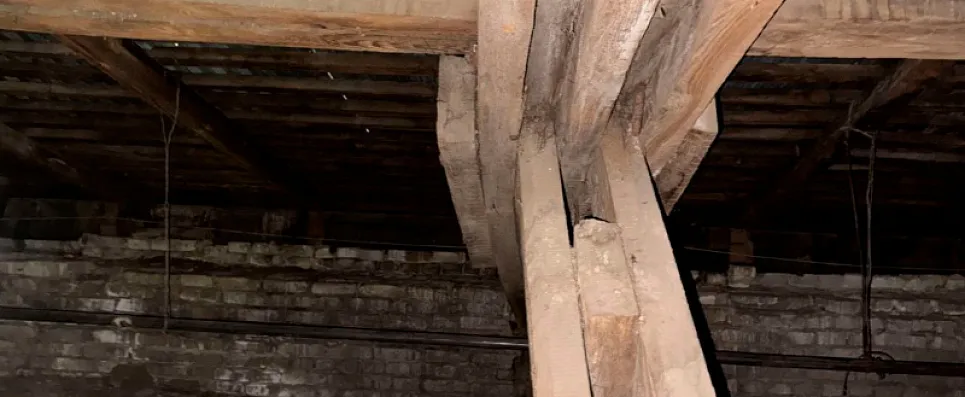

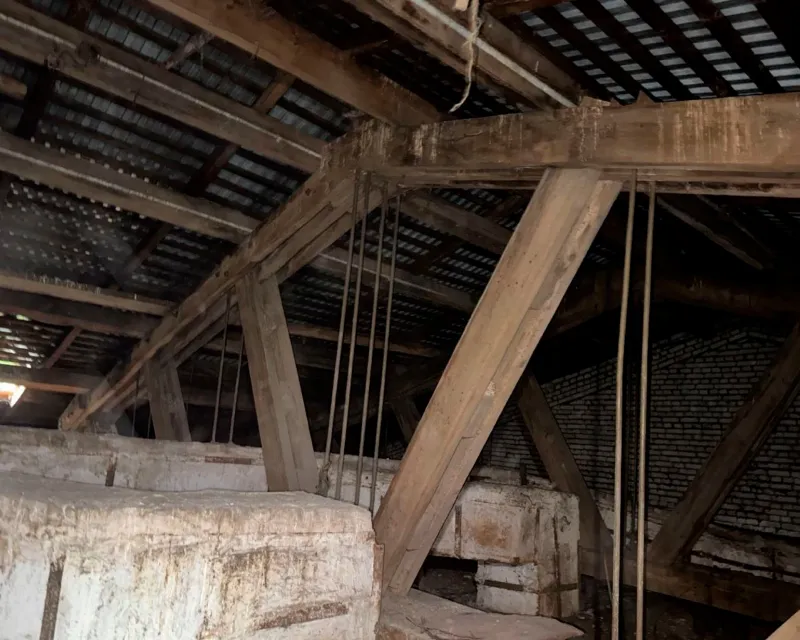

В ходе обследования зафиксировано разрушение одной из стропильных ног. Повреждения имели системный характер: на разных участках присутствовали следы замачивания и биологического поражения, трещины, ослабленные соединения и дефекты опорных зон.
Поверочный расчет подтвердил недостаточный запас прочности и надежности для восприятия действующих нагрузок. В техническом отчете состояние стропильной системы и связанных с ней конструкций перекрытия оценено как аварийное.
Решение РЕКРО:
До восстановления работоспособности рекомендовано исключить эксплуатацию чердачного помещения, ограничить доступ, снять дополнительные нагрузки, выполнить временные противоаварийные мероприятия и организовать мониторинг.
С учетом распространенности повреждений локальный ремонт отдельных элементов не рекомендован. Для восстановления предусмотрена полная замена деревянной несущей системы покрытия по специально разработанному проекту.
Перед монтажом новых элементов необходимо проверить и восстановить поврежденные опорные зоны кирпичной кладки, предусмотреть защиту древесины и нормальный температурно-влажностный режим чердака.
Обследование и поверочные расчеты подтвердили аварийное состояние конструкций покрытия и недостаточную несущую способность существующей системы.
Заказчик получил технический отчет с ведомостью дефектов, результатами измерений, расчетами и рекомендациями по первоочередным противоаварийным мероприятиям. Для восстановления работоспособности рекомендована полная замена стропильной системы по проекту.
