Проведение визуально-инструментального обследования несущих и ограждающих строительных конструкций здания на Таманской улице
Оценить фактическое техническое состояние здания перед реконструкцией и проверить работу несущих конструкций при изменении расчётной схемы и нагрузок.
Инженерам РЕКРО требовалось:
- Обследовать фундамент и основание, вертикальные и горизонтальные несущие конструкции, лестницы и кровлю.

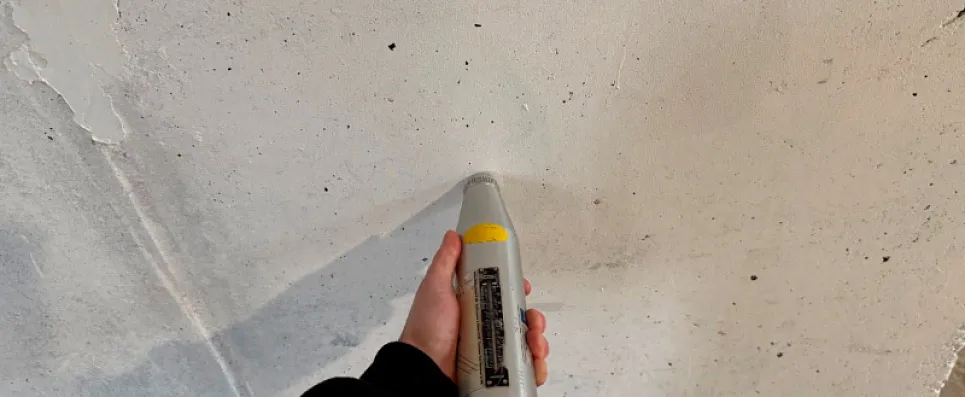

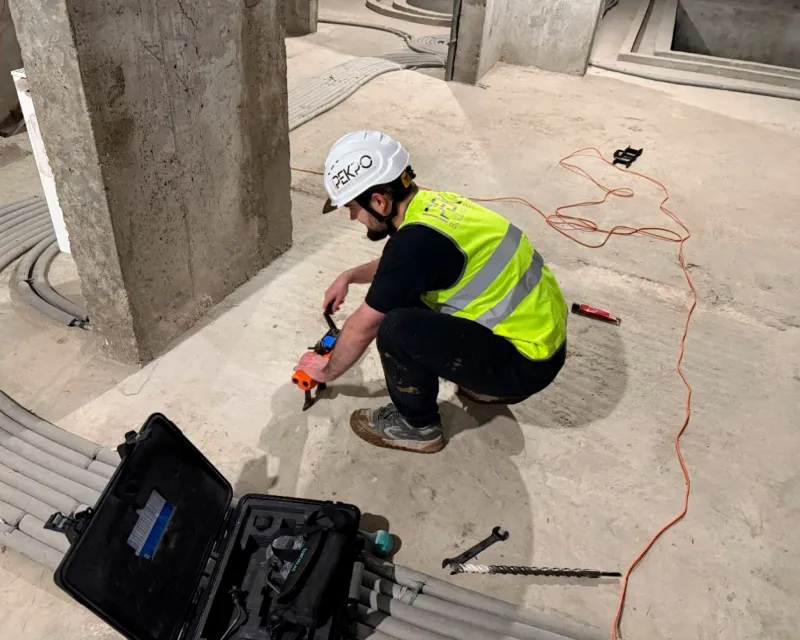

- Определить прочность бетона, параметры армирования и толщину защитного слоя инструментальными методами.
- Выполнить поверочные расчёты с учётом планируемого демонтажа и проектных изменений.
- Определить участки, для которых требуются ремонт, усиление или устройство дополнительных несущих элементов.
Перед реконструкцией требовалось получить фактические данные о состоянии несущей системы здания и оценить влияние запланированных изменений.
Работы включали обследование конструкций, определение характеристик бетона и армирования, а также два этапа расчётов: для существующего состояния с учётом демонтажа и для проектной схемы после реконструкции.
Процесс работы:
- Фундамент и основание. Здание опирается на монолитную железобетонную плиту толщиной 250 мм. Инструментальный контроль показал класс бетона В35, были определены параметры армирования. При осмотре зафиксировали локальное нарушение защитного слоя бетона и осадку отмостки. Признаков подтопления и фильтрационных течей не выявлено.

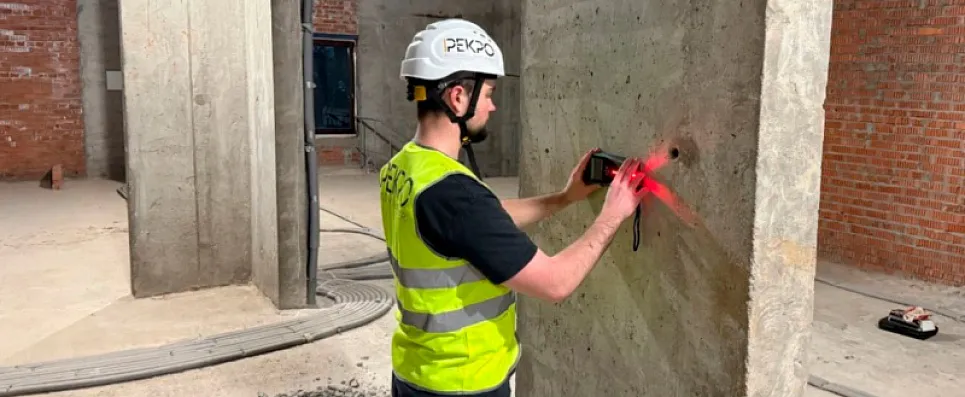

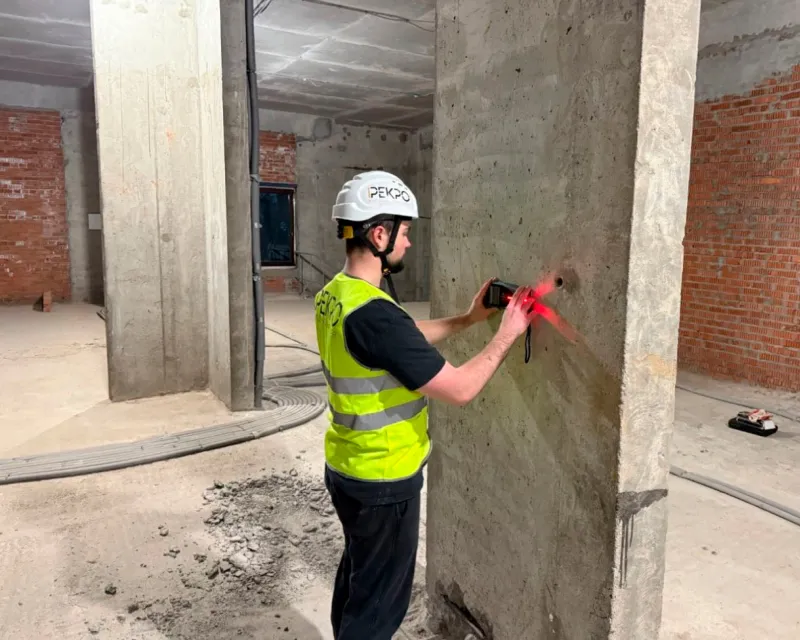

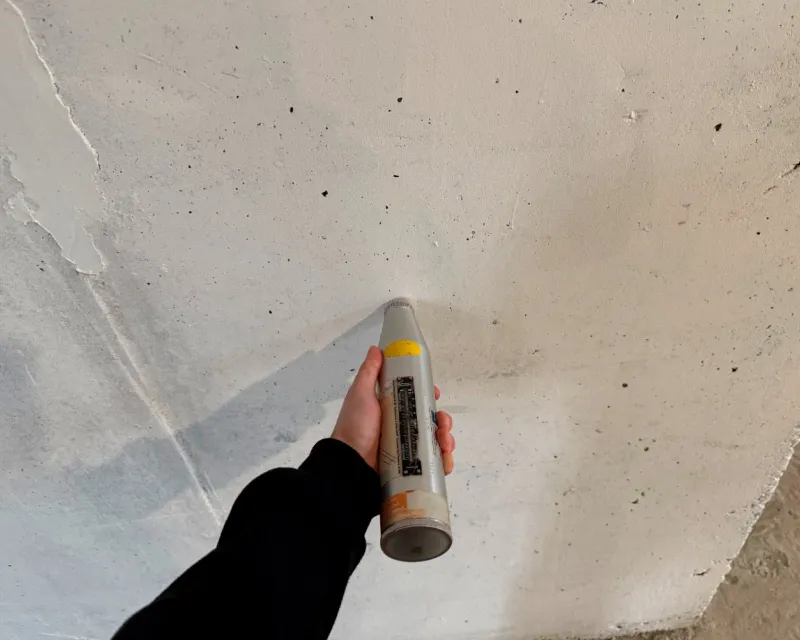

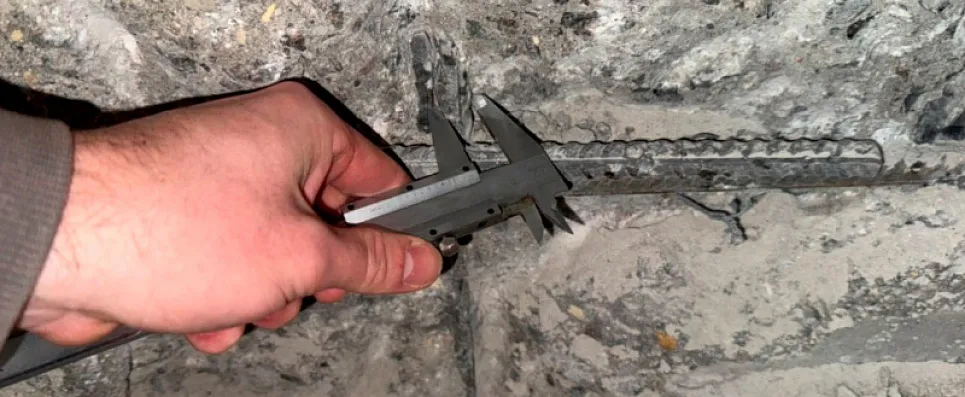

- Вертикальные несущие конструкции. Монолитные железобетонные стены исследовали методами упругого отскока, отрыва со скалыванием и магнитного контроля армирования. Для обследованных стен установлен класс бетона В25. Видимых повреждений, влияющих на несущую способность, не выявлено.

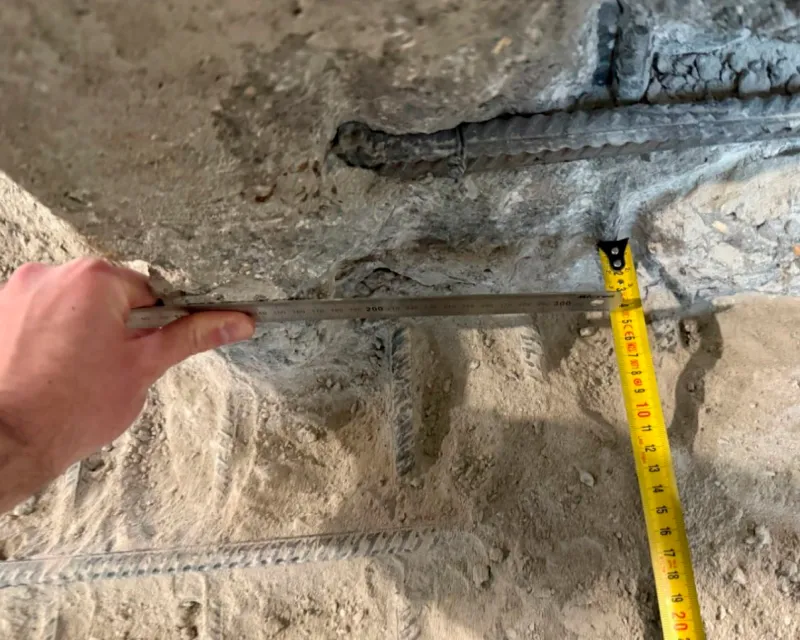

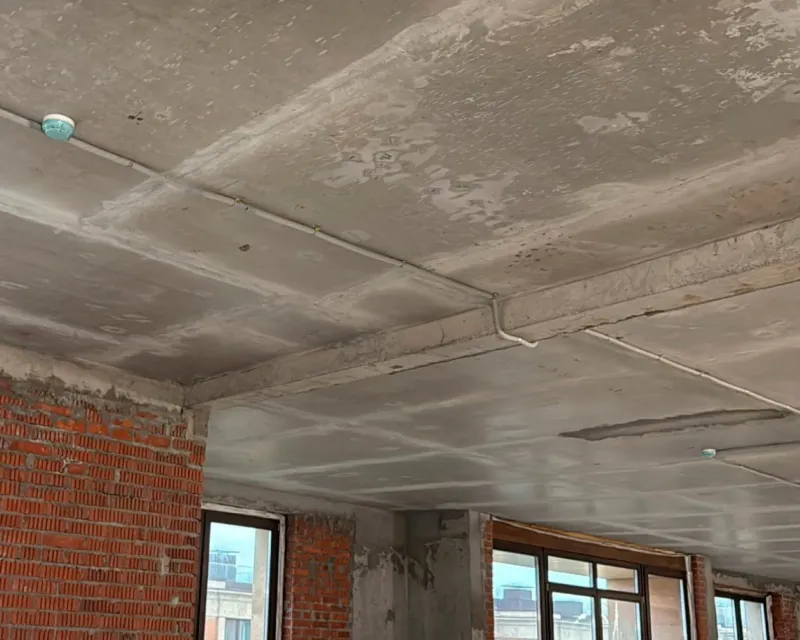

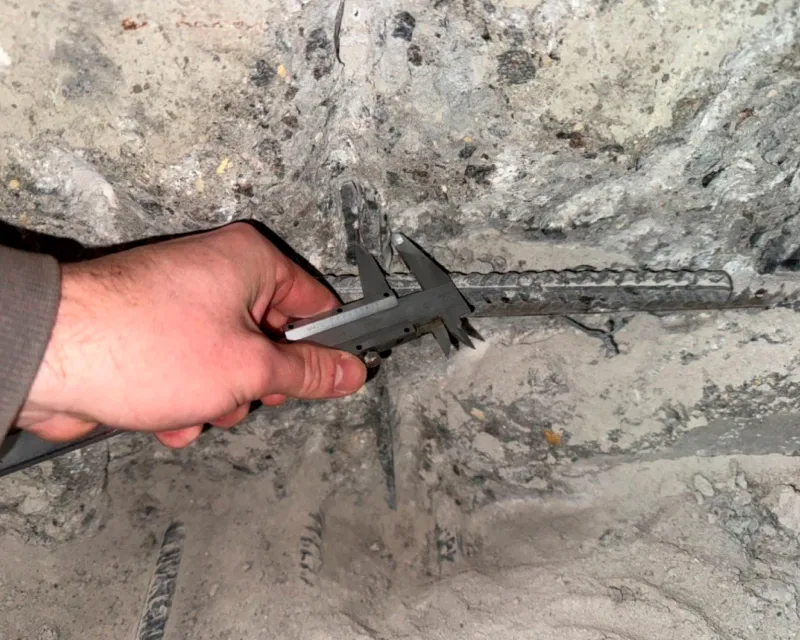

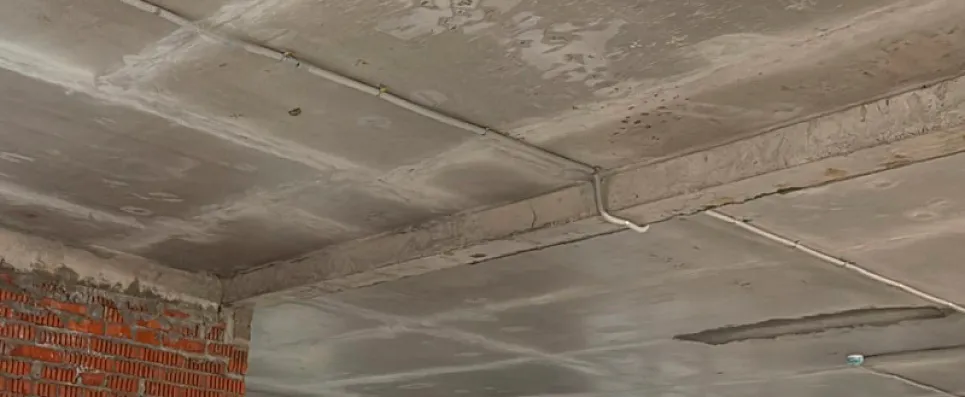

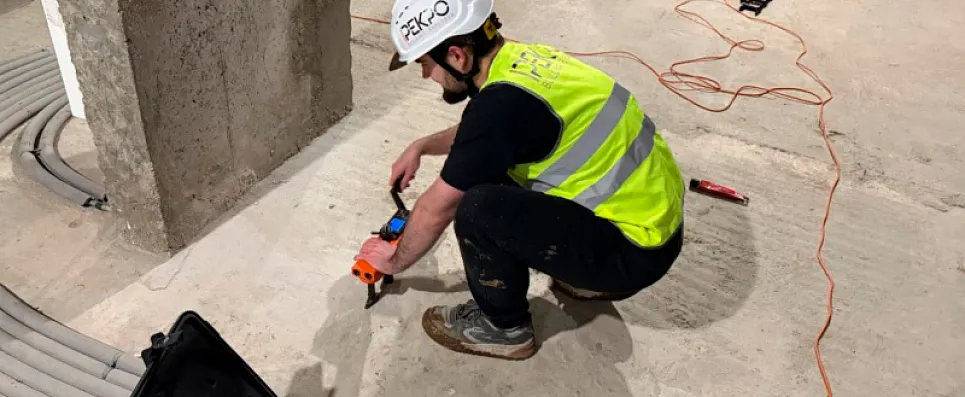

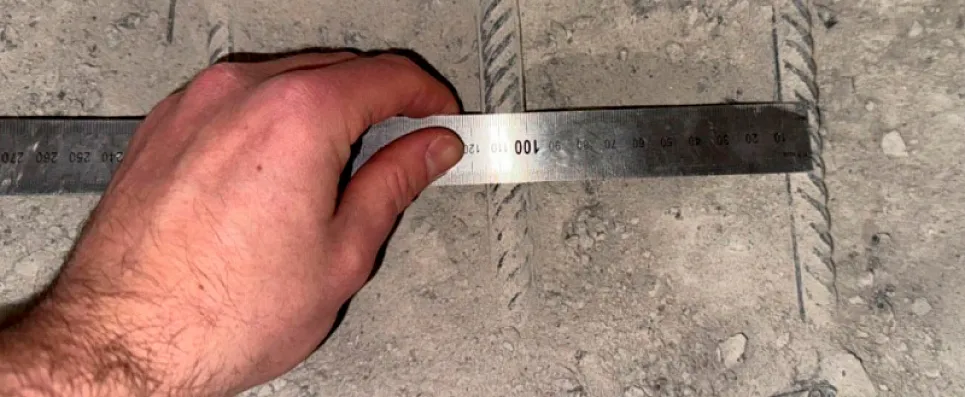

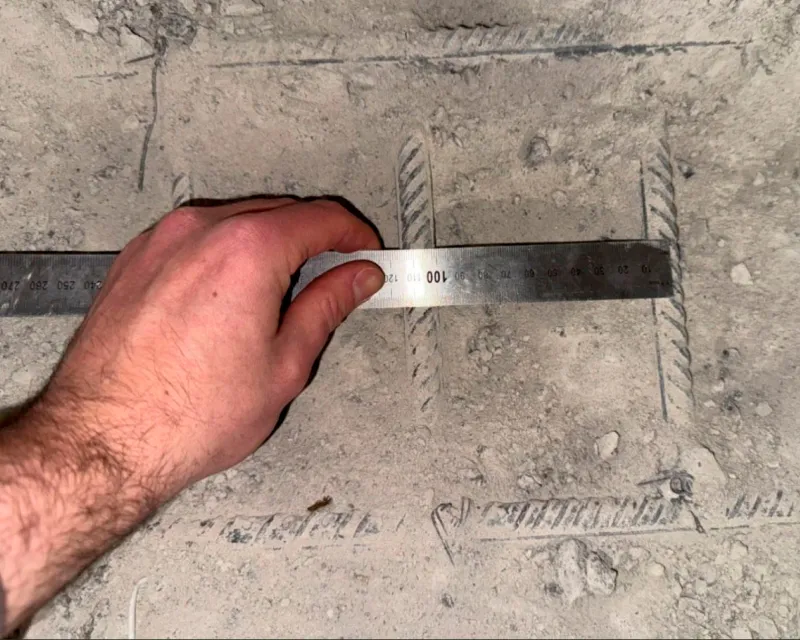

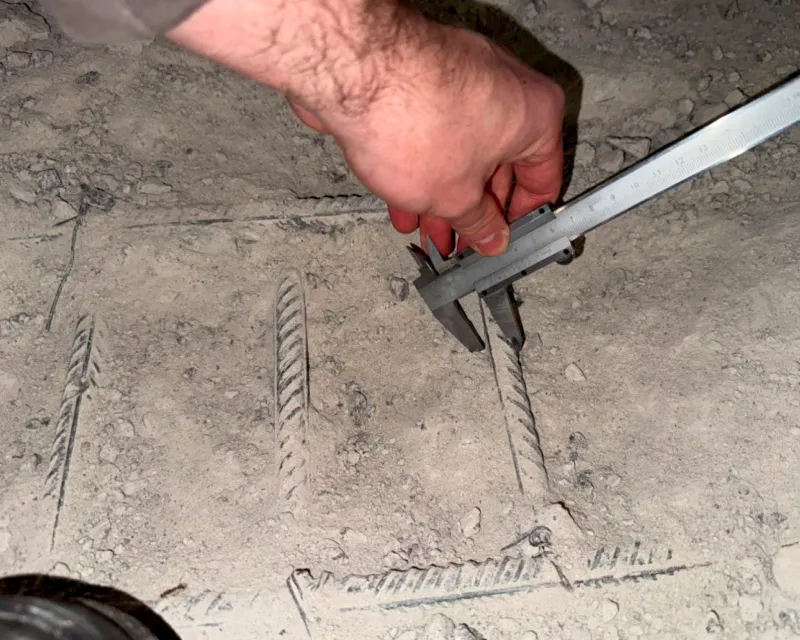

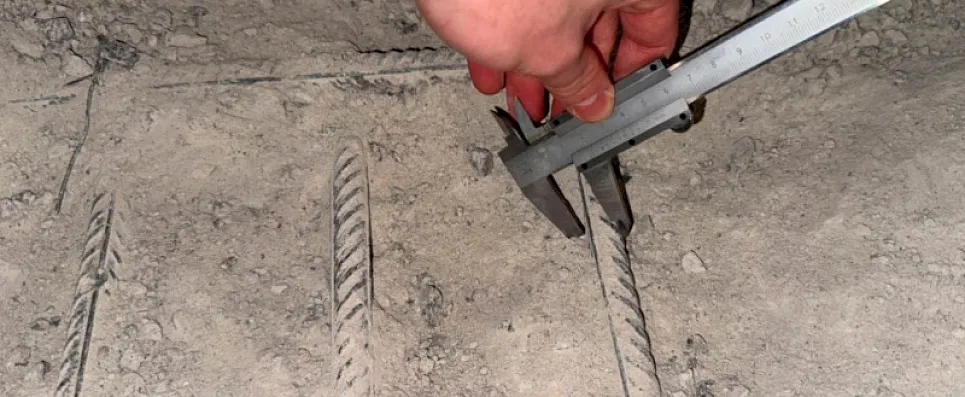

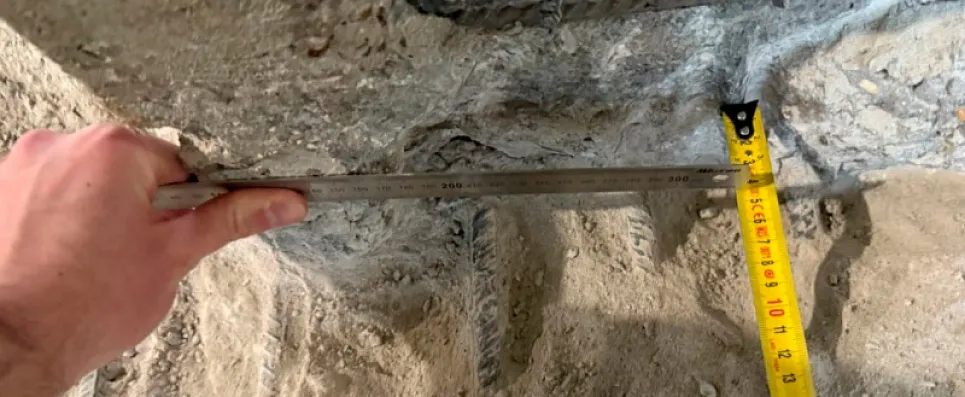

- Перекрытия и покрытие. Для железобетонных плит определили прочность бетона, расположение арматуры и толщину защитного слоя. На отдельных участках обнаружили оголённые арматурные стержни с признаками коррозии и повреждения защитного слоя в местах прокладки инженерных сетей.
- Лестницы и кровля. На лестничных конструкциях зафиксировали локальные сколы, трещины и другие повреждения. Кровля по результатам обследования отнесена к работоспособному техническому состоянию.
- Поверочные расчёты. Пространственную модель здания сформировали в программном комплексе ЛИРА-САПР. Отдельно рассчитали состояние здания с учётом планируемого демонтажа и проектную схему после реконструкции.
Недостаточное армирование перекрытий при реконструкции
Ситуация:
Поверочные расчёты показали, что на отдельных участках монолитных железобетонных плит существующего армирования недостаточно для восприятия расчётных усилий.
В техническом заключении отмечена возможность появления трещин силового характера вследствие превышения допустимых растягивающих напряжений. Изменение расчётной схемы также потребовало проверить зоны демонтажа и дополнительные нагрузки, возникающие после реконструкции.
Решение РЕКРО:
По результатам расчётов определена необходимость усиления отдельных плит перекрытий с сохранением существующего армирования.
Для одного из участков предусмотрено устройство дополнительной несущей железобетонной стены, необходимой для обеспечения требуемых показателей прочности и устойчивости покрытия.
Для проектного состояния также обоснована необходимость устройства вертикальных несущих элементов под покрытием в связи с увеличением нагрузок от предусмотренной проектом конструкции остекления кровли.
Таким образом, обследование и расчётная модель позволили определить участки, где конструктивные мероприятия необходимо предусмотреть до реализации реконструкции.
Техническое состояние здания в целом оценено как ограниченно-работоспособное. Специалисты получили фактические характеристики несущих конструкций и выявили участки, требующие ремонта и усиления.
Поверочные расчёты подтвердили недостаточное армирование отдельных плит. Для дальнейшей реконструкции определены необходимые мероприятия: усиление перекрытий, устройство дополнительной несущей стены и вертикальных опорных элементов под покрытием.
