Проведение обследования плиты покрытия перед устройством технологических отверстий
Определить фактическое состояние участка монолитной железобетонной плиты покрытия в зоне проектных технологических отверстий, проверить армирование и прочность бетона, выполнить поверочный расчет и подготовить рекомендации по безопасному устройству проемов.
Инженерам РЕКРО требовалось:
- обследовать участок конструкции и зафиксировать дефекты;
- определить фактическую толщину плиты, параметры рабочего и дополнительного армирования;
- проверить прочность бетона неразрушающими методами;
- построить расчетную модель с учетом действующих нагрузок;
- оценить достаточность арматуры в зоне проектных отверстий;
- определить условия, при которых возможно расширение технологических отверстий.
Именно эти цели — установление фактического состояния участка, построение расчетной модели и разработка рекомендаций по устройству отверстий — зафиксированы в техническом отчете.
Перед расширением технологических отверстий требовалось проверить состояние несущей конструкции и определить, допускает ли она устройство проемов без недопустимого снижения несущей способности.

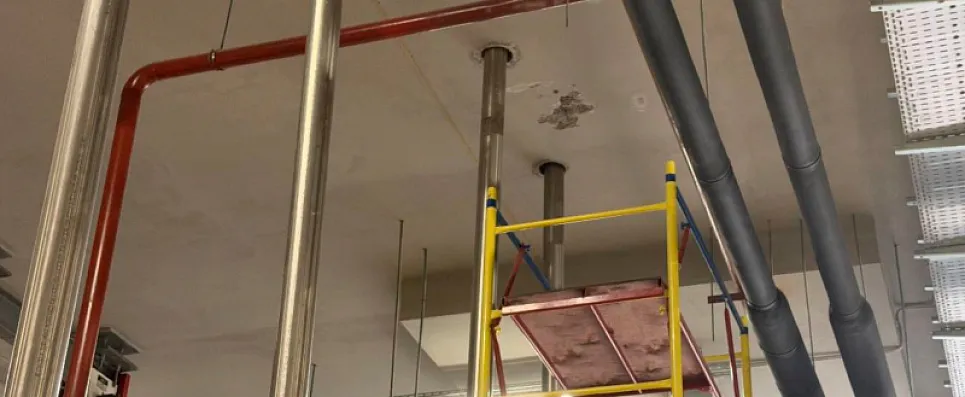

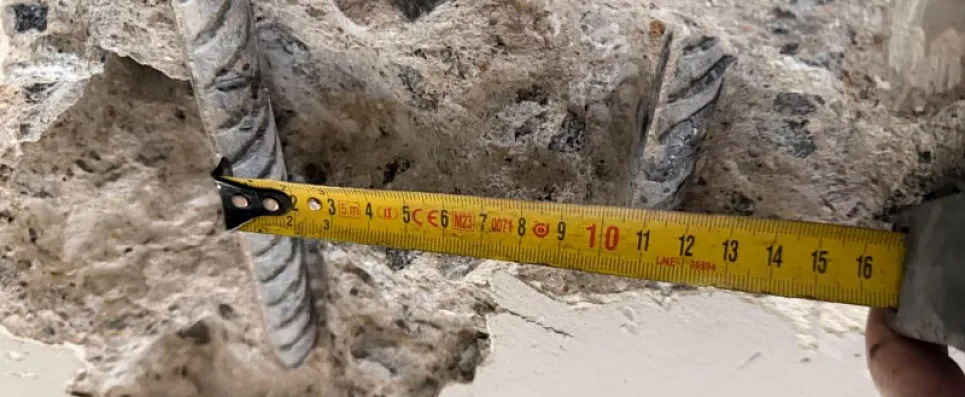

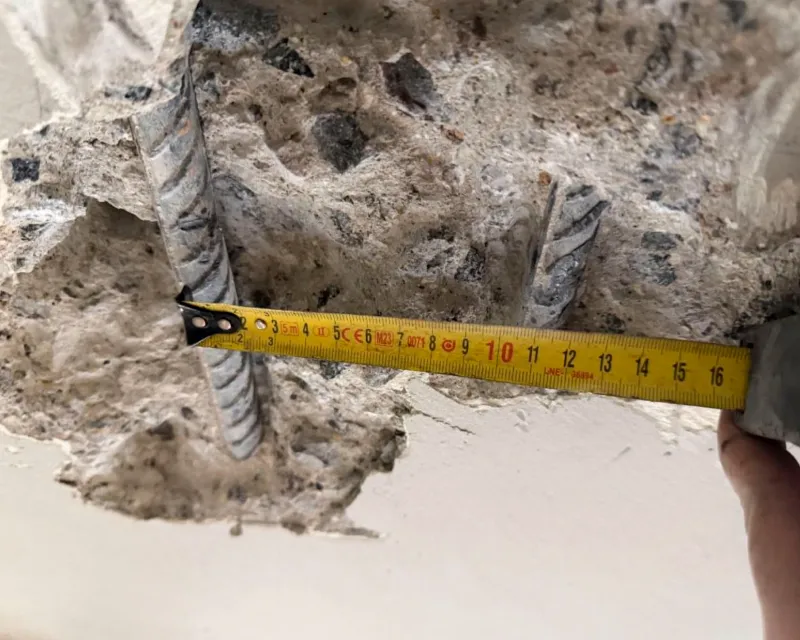

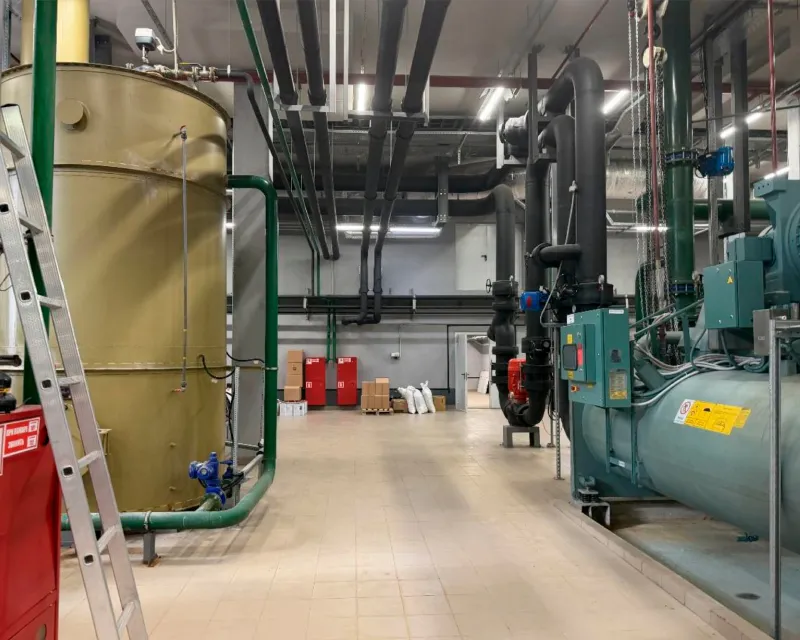

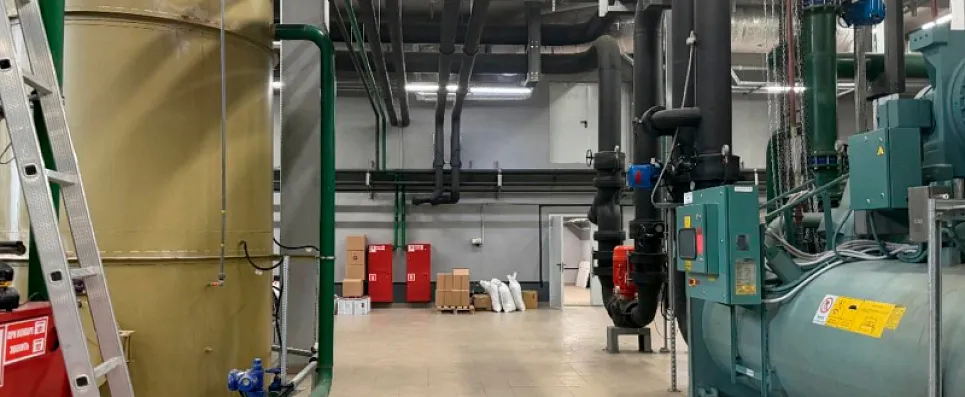

Обследуемый участок выполнен по монолитной железобетонной плите толщиной 300 мм. В зоне будущих проемов требовалось сопоставить фактические параметры бетона и арматуры с исходной документацией и результатами расчета. По результатам обследования рабочее армирование определено как Ø16 А500 с шагом 200×200 мм; в зоне проектных отверстий предусмотрено дополнительное армирование с теми же параметрами.
Процесс работы

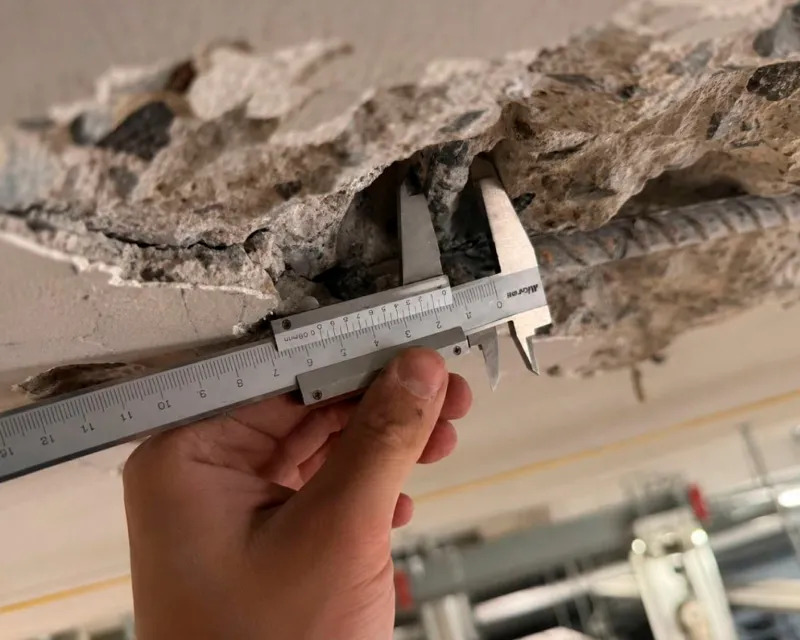

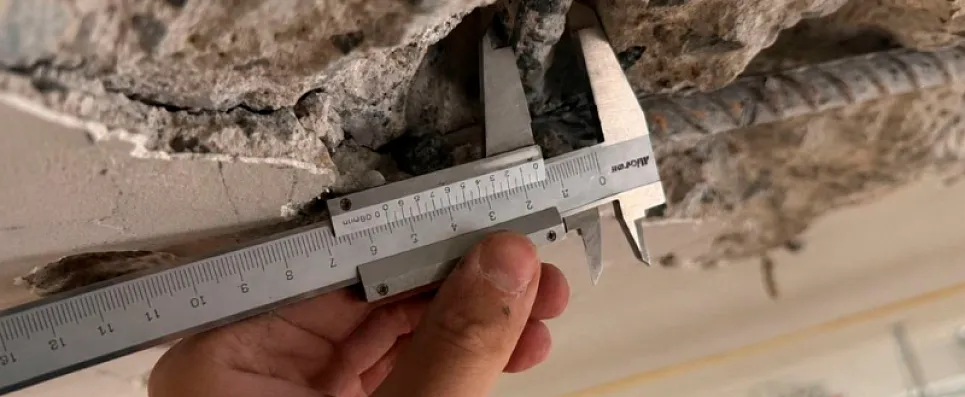

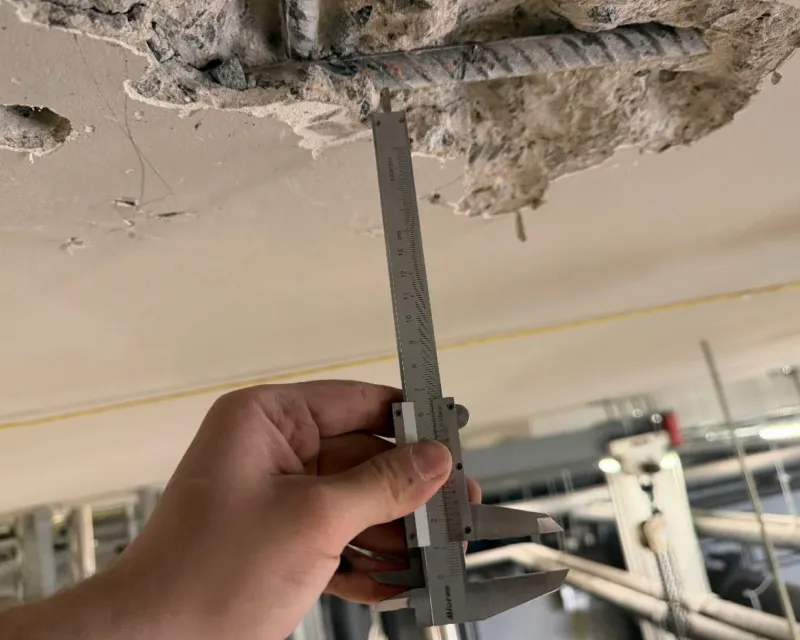

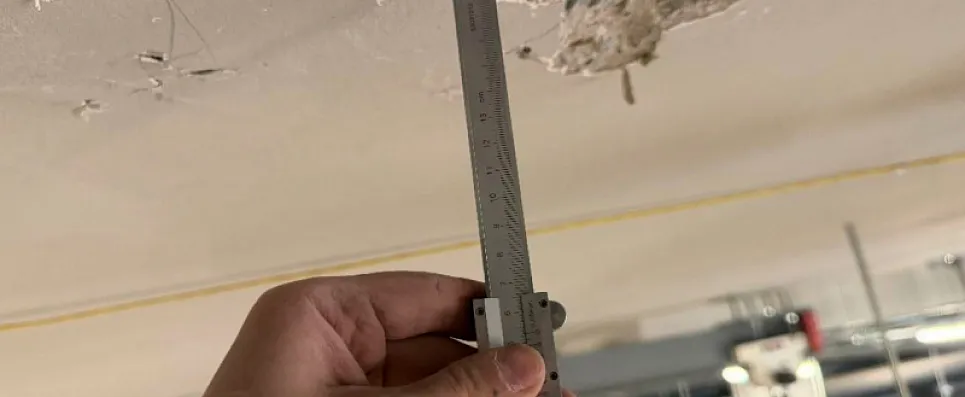

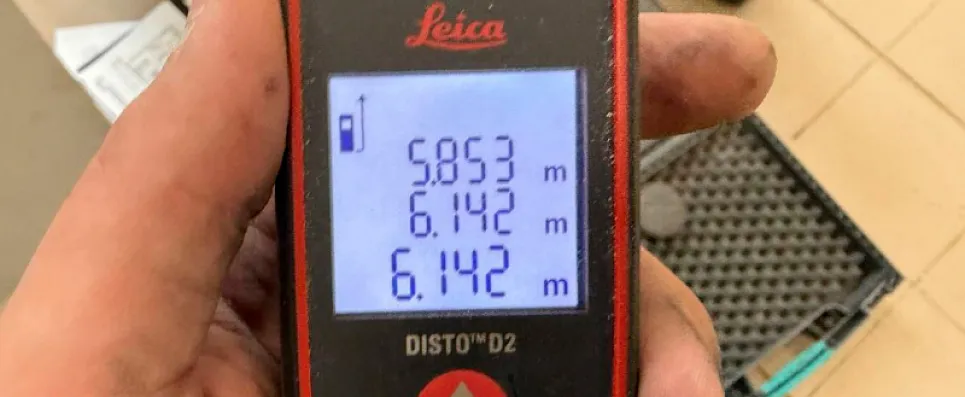

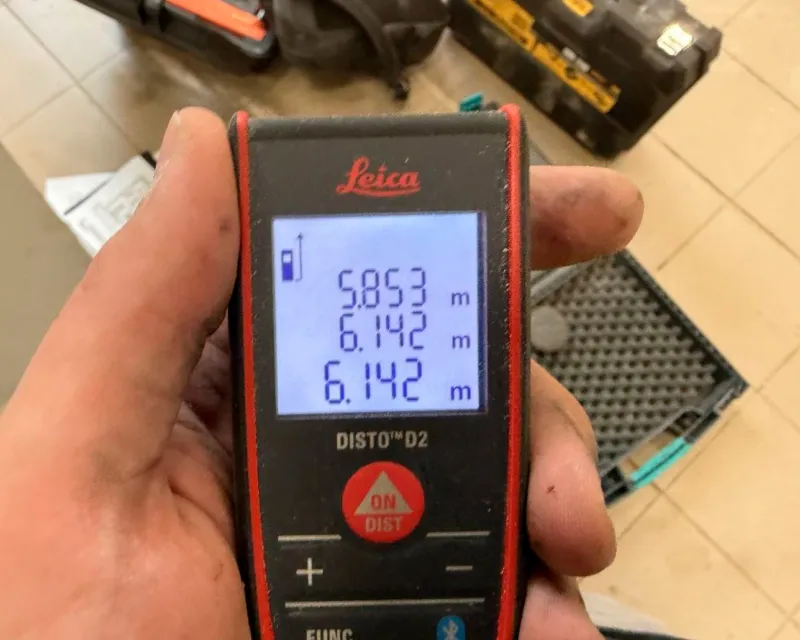

- Осмотр и вскрытие конструкции. Специалисты провели визуально-инструментальное обследование, фотофиксацию и локальное вскрытие. Толщина защитного слоя бетона по результатам вскрытия составила около 14 мм.

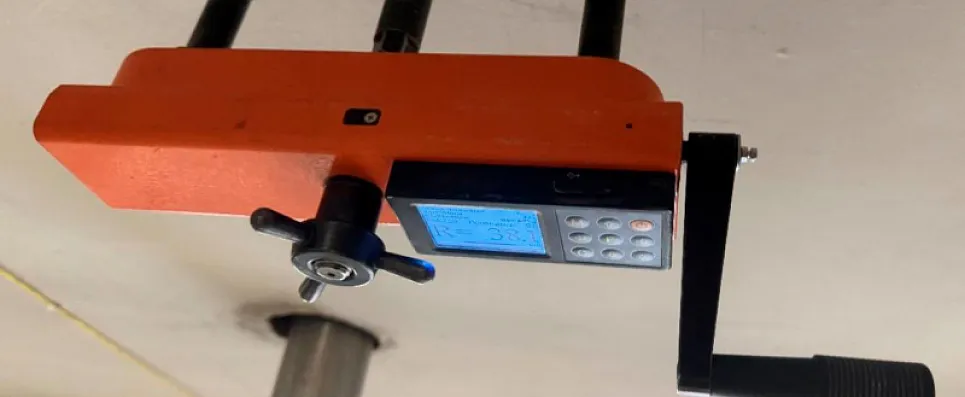

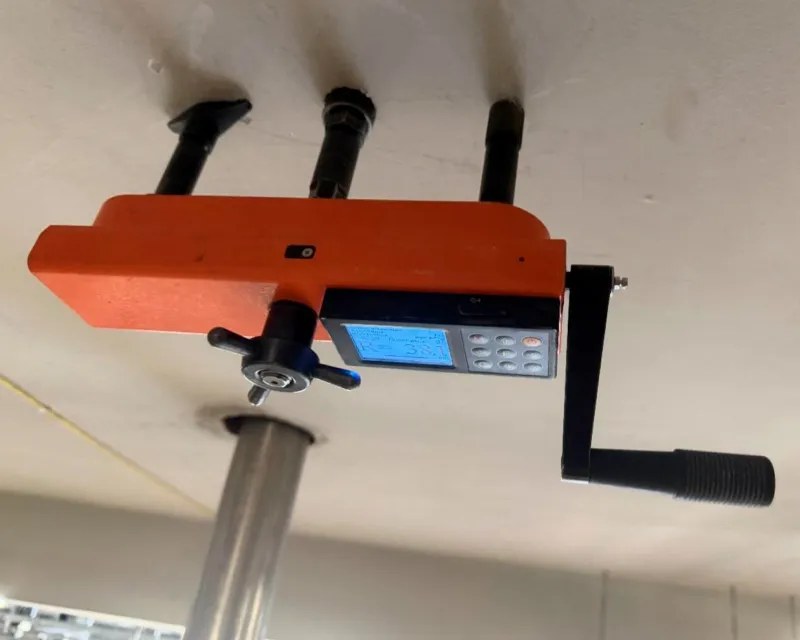

- Контроль прочности бетона. Характеристики материала проверили методами упругого отскока и отрыва со скалыванием. По результатам испытаний бетон соответствует классу В25 по прочности на сжатие. В отчете отдельно приведены протоколы испытаний обоими методами.

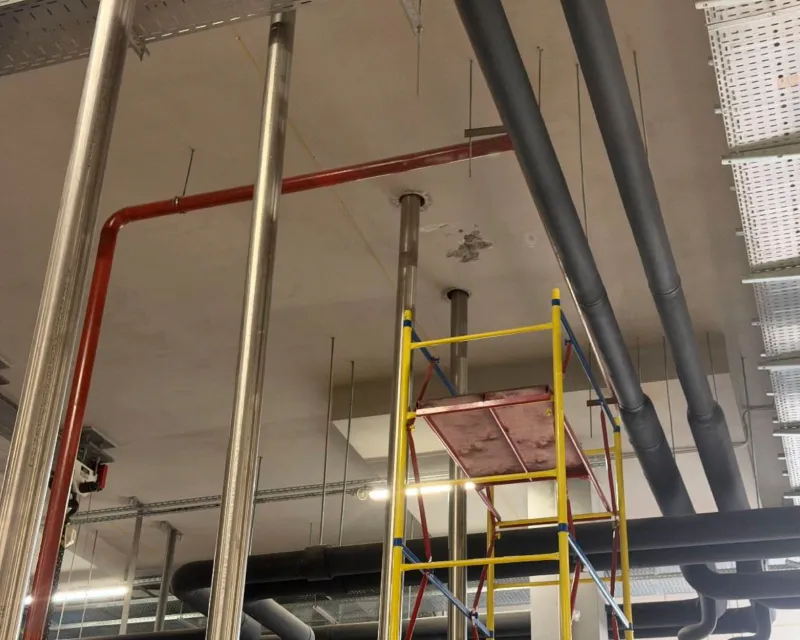

- Фиксация дефектов. На исследованном участке отмечены следы локальных протечек в местах прохода металлических труб, отслоения защитного слоя, поверхностная коррозия арматуры и зоны с недостаточной толщиной защитного слоя бетона.
- Поверочный расчет. Для оценки работы конструкции специалисты построили пространственную модель в ПК «ЛИРА-САПР». Численное моделирование выполнено методом конечных элементов; в расчетной модели проверялась несущая способность монолитной железобетонной плиты покрытия.
Расчет плиты в зоне технологических отверстий
Ситуация:
Нижнее армирование по результатам расчета является достаточным. По верхнему поясу по оси Х выявлены локальные участки, где требуемая площадь арматуры превышает фактическую. Такие зоны имеются и рядом с проектными проемами.
Расчетный прогиб плиты составил не более 16,9 мм при предельно допустимом значении 38,63 мм. В непосредственной близости от проемов выявлены локальные участки, где требуемая площадь верхнего армирования достигает 21,5–23,0 см²/м.п. при фактической площади 20,11 см²/м.п.
Наше решение:
Расширение отверстий возможно после разработки и согласования проектного решения по усилению. До начала работ необходимо уточнить фактическое положение рабочей и дополнительной арматуры и привязать границы проемов к расположению стержней. При пересечении арматуры проект должен предусматривать конструктивное усиление, компенсирующее ослабление сечения.
В техническом отчете также рекомендовано применять механизированный способ с минимальным динамическим воздействием. После устройства проемов требуется обработать кромки, восстановить поврежденный защитный слой и герметичность узлов прохода инженерных коммуникаций.
По итогам обследования техническое состояние несущих конструкций покрытия в исследованной зоне оценено как работоспособное. Заказчик получил технический отчет с результатами вскрытий, испытаний бетона, данными об армировании, перечнем выявленных дефектов, поверочным расчетом и рекомендациями по устройству технологических отверстий.
Обследование позволило установить фактические параметры конструкции и выявить локальные зоны, где расширение проемов требует предварительного расчетного обоснования и проектного усиления. Выполнение отверстий без предварительного расчета и разработанных проектных решений в отчете не допускается.
