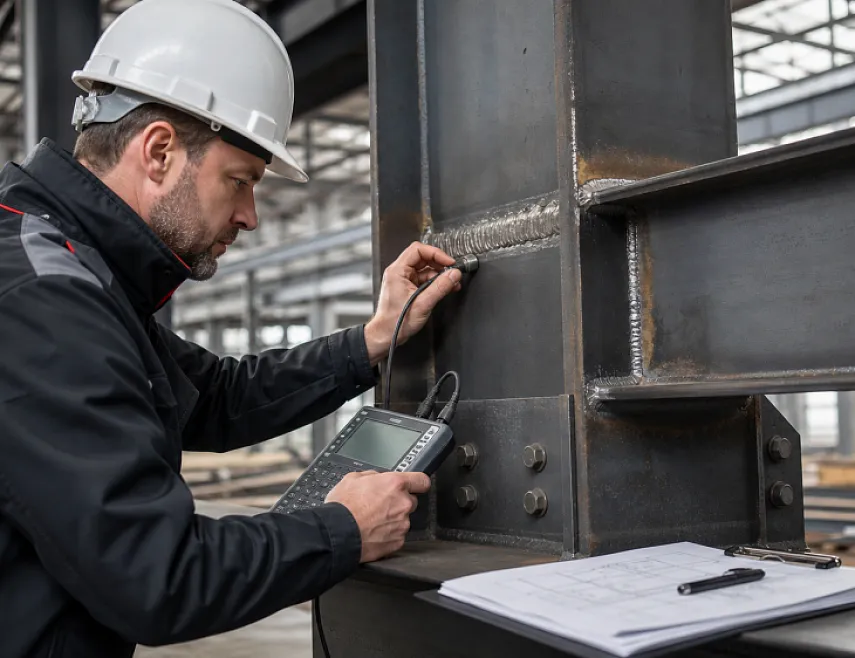

Что считается нарушением качества соединения
Дефект сварного шва - это отклонение формы, размеров, сплошности, структуры металла или качества соединения от требований проекта, технологии сварки, нормативных документов и условий эксплуатации. Дефект может располагаться на поверхности шва, внутри металла шва, в зоне сплавления, в околошовной зоне или на прилегающем основном металле.
Важно отличать сам факт наличия дефекта от вывода о его допустимости. Название дефекта еще не отвечает на главный вопрос: можно ли эксплуатировать конструкцию, требуется ли ремонт, нужен ли повторный контроль, влияет ли повреждение на несущую способность и можно ли принимать выполненные работы.
| Что фиксируют при обследовании | Зачем это нужно |
|---|---|
| Тип дефекта: трещина, пора, подрез, непровар, прожог, включение, нарушение формы шва | Чтобы классифицировать дефект и выбрать метод контроля |
| Размер, глубину, протяженность и расположение | Чтобы сравнить дефект с требованиями проекта и оценить риск |
| Узел, в котором находится шов | Чтобы понять, какие нагрузки воспринимает соединение |
| Состояние металла и защитного покрытия рядом со швом | Чтобы выявить коррозию, перегрев, деформации и сопутствующие повреждения |
| Документацию, исполнительные схемы, журналы сварки, акты контроля | Чтобы сопоставить фактическое состояние с проектными и технологическими требованиями |
Классификация нарушений при сварке
В практике обследования дефекты сварных швов обычно делят по месту расположения, характеру нарушения и влиянию на работу соединения. Такая классификация помогает не смешивать видимые косметические отклонения, внутренние несплошности и опасные повреждения, которые могут развиваться под нагрузкой.
| Группа дефектов | Что относится | Как обычно выявляют | Почему важны |
|---|---|---|---|
| Наружные | Трещины на поверхности, подрезы, наплывы, прожоги, кратеры, поры, неправильная форма шва, брызги, смещение кромок | Визуально-измерительным контролем, шаблонами, лупой, измерительным инструментом | Могут быть концентраторами напряжений, признаками нарушения технологии или началом более серьезного повреждения |
| Внутренние | Непровар, несплавление, шлаковые включения, газовые поры, внутренние трещины, рыхлоты | УЗК, радиографическим контролем, иногда вскрытием или лабораторными исследованиями | Не всегда видны снаружи, но могут снижать сечение и надежность соединения |
| Сквозные | Сквозные трещины, прожоги, отверстия, свищи, нарушения герметичности | Визуальным осмотром, испытаниями на герметичность, капиллярным контролем, инструментальными методами | Часто требуют оперативной оценки, особенно в ответственных, герметичных или нагруженных соединениях |
| Геометрические и монтажные | Смещение элементов, несоответствие катета, чрезмерное усиление, недостаточная высота шва, деформация узла | Обмерами, проверкой геометрии, сопоставлением с чертежами и исполнительной документацией | Могут менять расчетную схему, передавать усилия не так, как заложено проектом |
Поверхностные нарушения

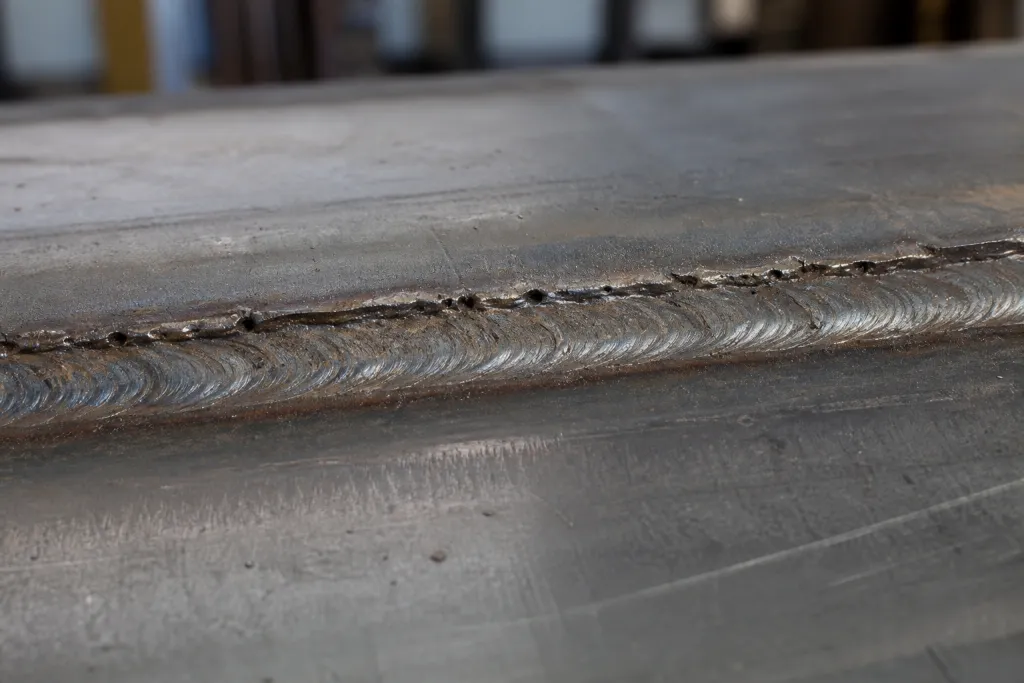

Наружные дефекты видны на поверхности или выявляются при измерении шва. К ним относятся подрезы, наплывы, прожоги, поверхностные поры, кратеры, трещины, нарушение формы валика, несоответствие катета, смещение кромок и другие отклонения. Такие дефекты часто обнаруживают при приемке работ, обследовании металлоконструкций, проверке качества усиления или разборе спора с подрядчиком.
Ошибка - считать наружные дефекты только эстетической проблемой. Подрез может уменьшать рабочее сечение и создавать концентратор напряжений, кратер может стать началом трещины, а коррозия рядом со швом может показывать, что защитное покрытие нарушено именно в наиболее чувствительной зоне соединения.
Скрытые несплошности
Внутренние дефекты расположены внутри металла шва или в зоне сплавления. Их нельзя надежно определить обычным осмотром. Непровар, несплавление, шлаковые включения, поры и внутренние трещины могут существовать при внешне нормальном виде шва, поэтому для ответственных соединений применяют неразрушающий контроль.
На практике внутренние дефекты особенно важны при проверке несущих металлоконструкций, сварных узлов усиления, подкрановых балок, ферм, опор, площадок, лестниц, сварных соединений оборудования и конструкций, работающих при вибрации или переменных нагрузках.
Сквозные и критичные повреждения
Сквозные дефекты нарушают сплошность соединения по толщине или создают путь для влаги, воздуха, агрессивной среды или рабочей жидкости. Для строительных металлоконструкций опасность таких дефектов связана не только с потерей герметичности, но и с резким снижением надежности узла, ускоренной коррозией и риском развития трещины.
Критичность дефекта определяется не только его видом. Инженер оценивает расположение в конструкции, направление усилий, толщину металла, материал, условия эксплуатации, повторяемость дефектов, наличие коррозии, деформаций и других признаков неблагополучного состояния.
Основные виды нарушений: признаки, причины и риск
Ниже приведены наиболее распространенные дефекты сварных швов и соединений. Таблица помогает сориентироваться, но не заменяет обследование: окончательный вывод делают после осмотра, измерений, анализа документации и, при необходимости, неразрушающего контроля.
| Дефект | Как выглядит или проявляется | Частые причины | Чем опасен |
|---|---|---|---|

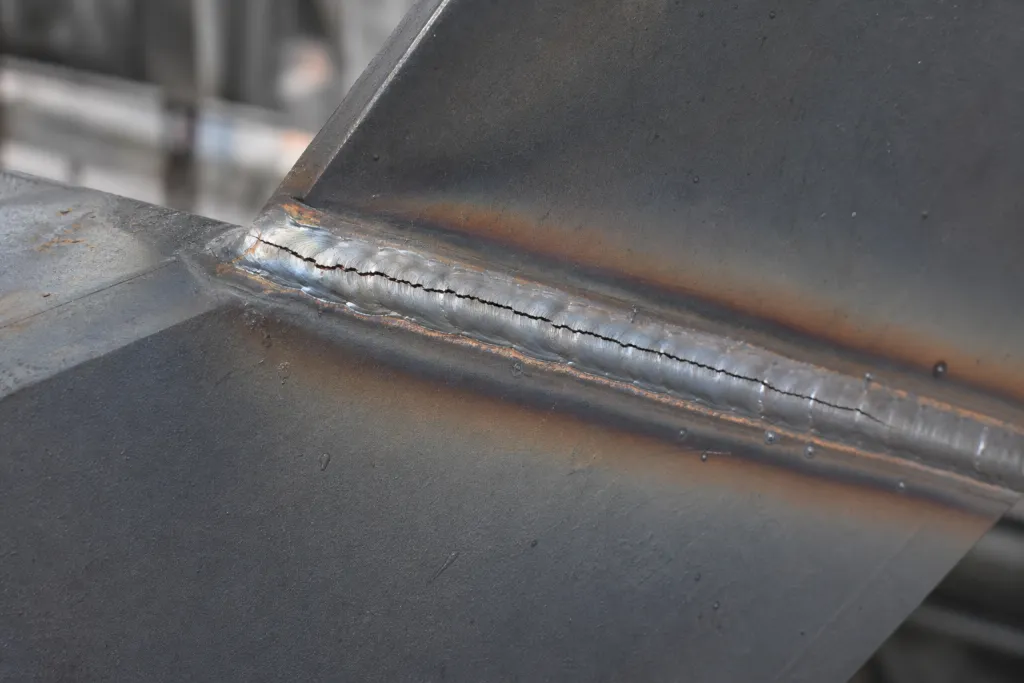

| Трещины | Линейные раскрытия на поверхности или внутри шва, иногда с коррозионными следами | Высокие напряжения, неправильный режим сварки, охлаждение, неподходящий материал, усталостные нагрузки | Могут быстро развиваться и приводить к разрушению соединения |
| Поры и раковины | Отдельные отверстия или группы полостей на поверхности либо внутри металла | Влага, загрязнение кромок, нарушение защиты сварочной ванны, неправильные материалы | Снижают плотность и прочность шва, могут указывать на системное нарушение технологии |
| Шлаковые включения | Неметаллические включения внутри шва, часто выявляются УЗК или радиографией | Плохая очистка между проходами, нарушение режима, неправильная техника сварки | Нарушают сплошность металла и снижают надежность соединения |
| Непровар | Отсутствие полного проплавления корня шва или части сечения | Недостаточный ток, неверная подготовка кромок, неправильный зазор, малая квалификация сварщика | Уменьшает рабочее сечение, особенно опасен в нагруженных стыковых соединениях |
| Несплавление | Нет надежного соединения между металлом шва и основным металлом либо между проходами | Загрязнение поверхности, неправильная техника, недостаточный прогрев, ошибки режима | Создает внутреннюю плоскость ослабления и риск раскрытия под нагрузкой |
| Подрез | Канавка вдоль края шва на основном металле | Чрезмерный ток, высокая скорость сварки, неправильный угол электрода или горелки | Уменьшает сечение и создает концентратор напряжений |
| Прожог | Сквозное отверстие или чрезмерное проплавление металла | Слишком высокий тепловложение, малый зазор или толщина, ошибка режима | Нарушает сплошность соединения и может требовать вырезки дефектного участка |
| Наплыв | Металл шва натекает на основной металл без нормального сплавления | Низкая скорость, неправильное положение электрода, недостаточный прогрев основного металла | Может скрывать несплавление и затруднять контроль качества |
| Кратер | Углубление в месте окончания шва | Неправильное завершение сварки, резкое прекращение дуги | Может стать очагом трещины, особенно в ответственных соединениях |
| Нарушение формы и размеров шва | Недостаточный или чрезмерный катет, высота, ширина, асимметрия, неровность | Ошибки технологии, неправильная подготовка, отклонения при монтаже | Может приводить к несоответствию проекту и изменению работы узла |

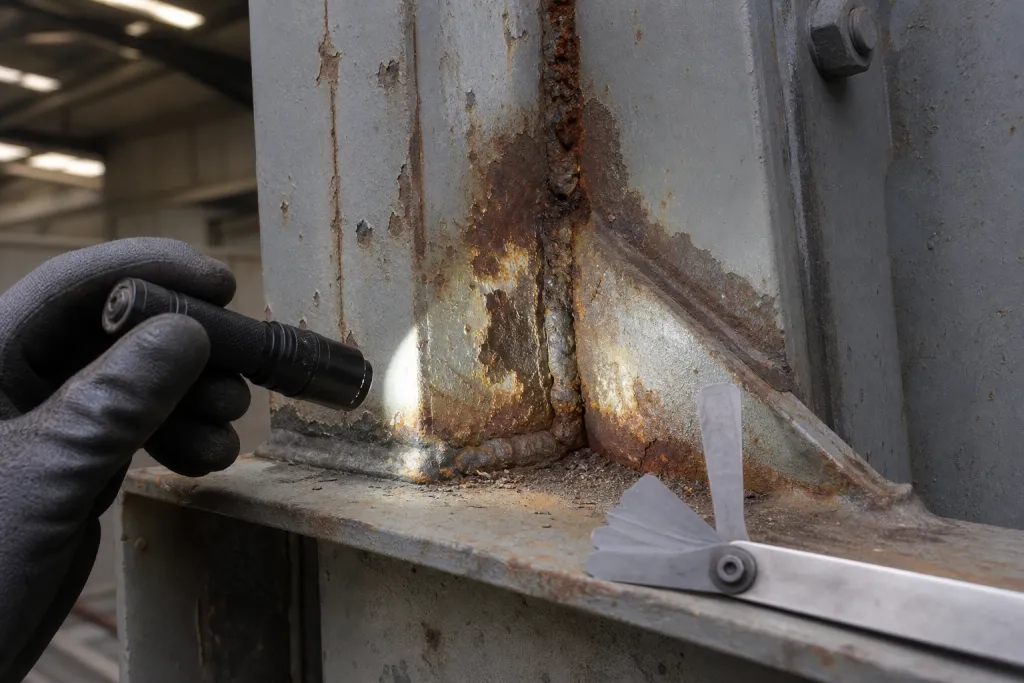

| Коррозия в зоне шва | Ржавчина, отслоение покрытия, язвы, потеки, разрушение околошовной зоны | Нарушение защиты, влажность, агрессивная среда, повреждение покрытия после сварки | Снижает сечение металла и может маскировать трещины или поры |
Почему возникает брак при сварке
Дефекты сварки редко возникают случайно. Обычно они связаны с подготовкой металла, режимами сварки, качеством материалов, квалификацией исполнителей, условиями на объекте или последующей эксплуатацией конструкции. При обследовании важно не просто назвать дефект, а понять причину: от этого зависит, достаточно ли локального ремонта или проблема может повторяться в других соединениях.
| Источник проблемы | Что может пойти не так | Какие дефекты появляются |
|---|---|---|
| Подготовка кромок и сборка | Неверный зазор, загрязнение, ржавчина, масло, смещение элементов | Непровар, несплавление, поры, нарушение геометрии |
| Режим сварки | Неподходящий ток, скорость, тепловложение, последовательность проходов | Подрезы, прожоги, наплывы, пористость, трещины |
| Материалы и расходники | Неподходящие электроды, проволока, флюс, влажные материалы, несоответствие стали | Поры, включения, трещины, снижение качества металла шва |
| Условия выполнения работ | Ветер, осадки, низкая температура, неудобный доступ, сварка в стесненных условиях | Нарушение защиты сварочной ванны, пористость, непровары, неравномерный шов |
| Квалификация и контроль | Ошибки техники сварки, отсутствие межоперационного контроля, слабая исполнительная документация | Повторяющиеся дефекты, несоответствие проекту, скрытые дефекты |
| Эксплуатация | Перегрузка, вибрация, коррозия, изменение расчетной схемы, неучтенные воздействия | Трещины, раскрытие старых дефектов, разрушение покрытия, деформации узла |
ГОСТ Р ИСО 6520-1-2012 и оценка допустимости
Для описания и классификации дефектов сварных соединений при сварке плавлением применяют ГОСТ Р ИСО 6520-1-2012 . Стандарт устанавливает единую классификацию нарушений геометрии и сплошности в металлических материалах. Это помогает корректно называть дефекты, относить их к нужной группе и фиксировать характер отклонений в акте обследования, дефектной ведомости или техническом заключении.
По ГОСТ Р ИСО 6520-1-2012 дефекты сварных соединений группируют по характеру нарушения. Такая классификация нужна для точного описания результата контроля, выбора метода дополнительной проверки и подготовки выводов по состоянию сварного узла.
| Группа дефектов по ГОСТ Р ИСО 6520-1-2012 | Что может относиться к этой группе |
|---|---|
| Трещины | Продольные, поперечные, кратерные, разветвленные трещины в металле шва, зоне сплавления или околошовной зоне. |
| Полости | Поры, газовые полости, усадочные раковины, свищи и другие пустоты в металле шва. |
| Твердые включения | Шлаковые, оксидные, флюсовые, металлические и другие включения, попавшие в металл сварного соединения. |
| Несплавления и непровары | Непровар корня шва, несплавление по кромке, межваликовое несплавление и участки без полноценного соединения металла. |
| Нарушения формы и размеров | Подрезы, наплывы, прожоги, незаполненные кратеры, превышение усиления шва, несоответствие катета или ширины шва проектным требованиям. |
| Прочие дефекты | Брызги металла, следы зажигания дуги, повреждения поверхности, смещение кромок и другие отклонения, влияющие на качество соединения. |
Классификация по ГОСТ помогает определить тип дефекта, но решение о допустимости принимают по конкретной конструкции. Эксперт учитывает проектную документацию, назначение здания или сооружения, класс ответственности, тип соединения, расчетные нагрузки, толщину металла, марку материала, требования к контролю, условия эксплуатации и результаты обследования.
Как понять, насколько опасно повреждение
Предварительно оценить ситуацию можно по признакам риска. Чем ответственнее узел и чем больше дефект связан с нарушением сплошности металла, тем быстрее нужно переходить от визуального осмотра к обследованию и документированному выводу.
| Ситуация | Почему это риск | Что обычно требуется |
|---|---|---|
| На шве или рядом со швом есть трещина | Трещина может развиваться под нагрузкой и указывать на высокие напряжения | Фиксация, обследование узла, выбор метода контроля, вывод о ремонте или усилении |
| Дефект находится в несущем узле | Даже небольшой дефект может влиять на передачу усилий | Обследование металлоконструкций, проверка проектных решений, при необходимости расчет |
| Есть непровар, несплавление или подозрение на внутренние дефекты | Внешне шов может выглядеть нормально, но фактическая прочность будет ниже ожидаемой | УЗК, радиографический или иной неразрушающий контроль по задаче |
| После ремонта или усиления появились новые дефекты | Причина может быть в технологии, нагрузке или неверном проектном решении | Анализ выполненных работ, контроль качества, обследование узла целиком |
| Идет приемка работ или спор с подрядчиком | Нужны доказательства, а не устная оценка качества | Акт осмотра, фотофиксация, техническое заключение, перечень дефектов |
| Планируется реконструкция, усиление или изменение нагрузок | Старые дефекты могут стать критичными после изменения работы конструкции | Комплексное обследование, исходные данные для проектирования, рекомендации |

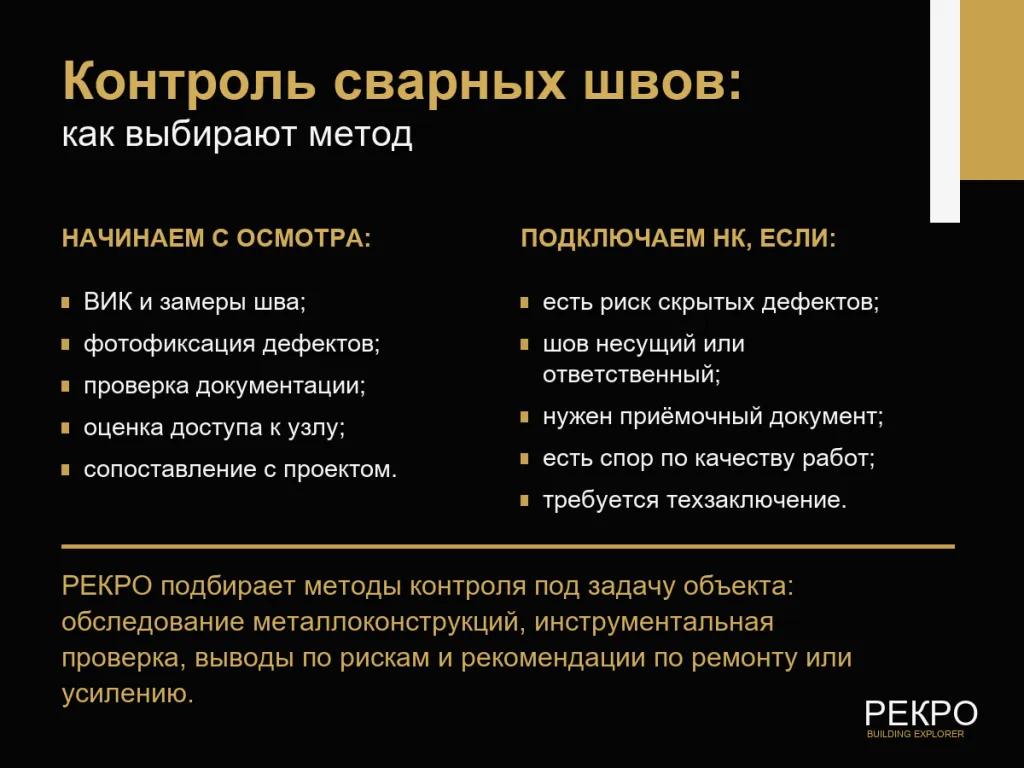

Методы контроля качества соединений
Метод контроля выбирают по задаче. Для части дефектов достаточно визуально-измерительного контроля, но внутренние несплошности требуют неразрушающих методов. В обследовании зданий и сооружений контроль сварного шва обычно дополняют оценкой всего узла: геометрии, состояния металла, коррозии, деформаций, фактической схемы работы конструкции.
| Метод | Что выявляет | Когда применяют | Ограничения |
|---|---|---|---|
| Визуально-измерительный контроль | Наружные дефекты, форму и размеры шва, подрезы, наплывы, прожоги, видимые трещины, коррозию | При приемке, обследовании, первичной фиксации дефектов, выборе дальнейших методов | Не показывает большинство внутренних дефектов |

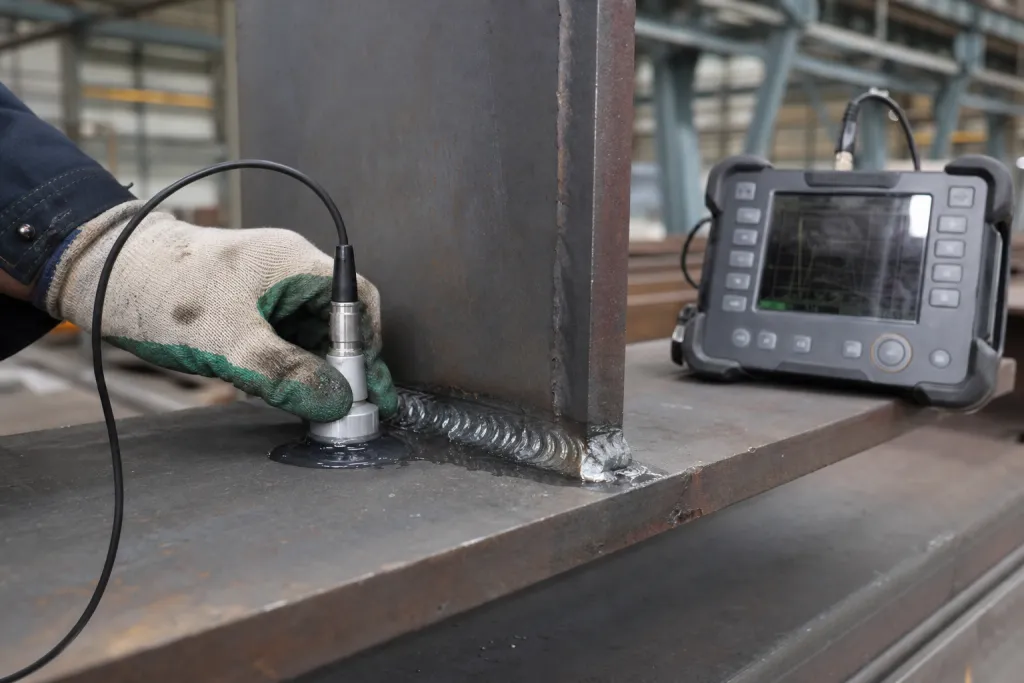

| Ультразвуковой контроль | Внутренние несплошности, непровары, трещины, включения, нарушения сплошности | Для ответственных соединений и проверки скрытых дефектов без вскрытия | Требует доступа, квалификации специалиста и корректной настройки по объекту |
| Радиографический контроль | Поры, включения, непровары и другие внутренние дефекты по изображению | Когда нужна документальная визуализация внутреннего состояния шва | Есть требования к безопасности, доступу и организации работ |
| Капиллярный контроль | Поверхностные трещины, поры, несплошности, выходящие на поверхность | Для уточнения видимых и малозаметных поверхностных дефектов | Не выявляет внутренние дефекты, не выходящие на поверхность |
| Магнитопорошковый контроль | Поверхностные и подповерхностные дефекты в ферромагнитных материалах | Для поиска трещин и несплошностей в стальных элементах | Подходит не для всех материалов и требует подготовки поверхности |
| Обмеры и инструментальное обследование | Геометрию узла, деформации, толщины, смещения, состояние металла и покрытия | Когда важно понять работу конструкции, а не только качество отдельного шва | Не заменяет специальные методы НК для внутренних дефектов |
Что делать после обнаружения проблемы
Главное - не начинать ремонт без понимания причины и допустимости дефекта. Если просто заварить трещину или зачистить участок, можно скрыть важные признаки, потерять доказательную базу для спора с подрядчиком и не устранить источник проблемы.
| Шаг | Что сделать | Результат |
|---|---|---|
| Зафиксировать состояние | Сделать фото, отметить расположение шва, узел, дату, условия обнаружения | Сохраняется исходная картина дефекта |
| Не скрывать дефект до обследования | Не зачищать, не заваривать и не окрашивать участок без необходимости | Инженер может оценить реальные признаки повреждения |
| Поднять документы | Найти проект, чертежи, исполнительную документацию, акты сварки и контроля | Появляется база для сравнения факта с требованиями |
| Провести обследование | Осмотреть узел, измерить дефекты, назначить методы контроля | Определяется тип, масштаб и возможная причина дефекта |
| Получить технический вывод | Оценить допустимость, влияние на конструкцию, необходимость ремонта или усиления | Решение принимается на инженерной основе |
| Проверить устранение | После ремонта выполнить повторный контроль | Подтверждается качество исправления и возможность дальнейшей эксплуатации |

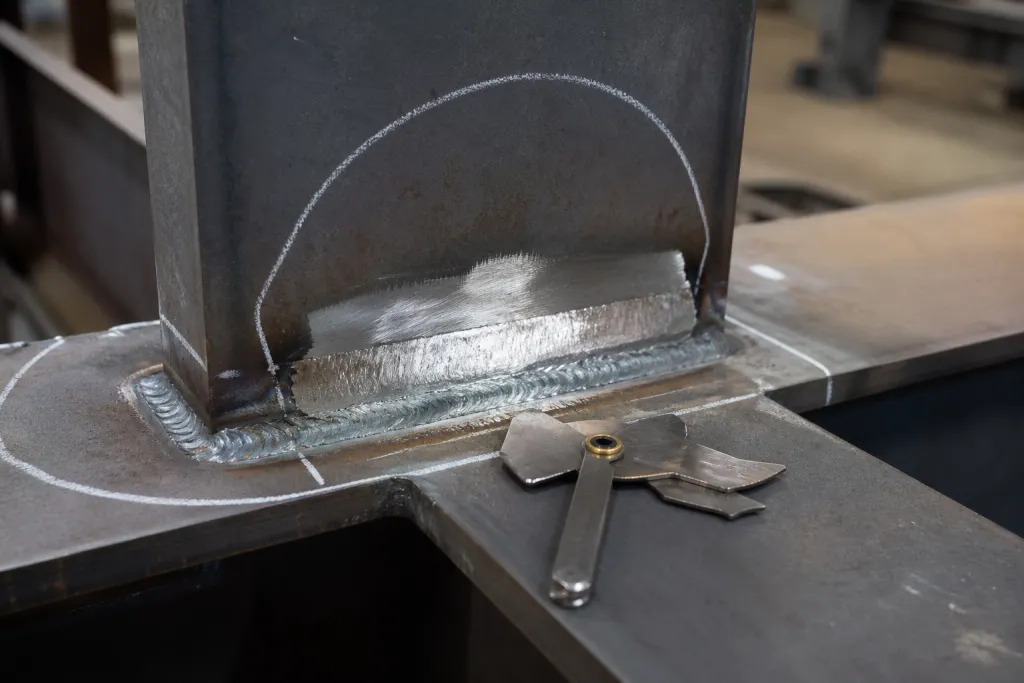

Исправление брака и повторная проверка
Способ исправления зависит от вида дефекта, его размера, расположения, материала, толщины элемента и требований проекта. Иногда достаточно зачистки, восстановления формы шва или локального ремонта. В других случаях дефектный участок приходится вырезать, выполнять повторную сварку, усиливать узел или пересматривать проектное решение.
После устранения дефекта нужен повторный контроль. Это особенно важно, если дефект был связан с трещиной, непроваром, несплавлением, нарушением геометрии несущего узла или спором о качестве работ. Повторный контроль подтверждает не только факт ремонта, но и то, что соединение соответствует требованиям для дальнейшей эксплуатации.
Как РЕКРО обследует сварные соединения
РЕКРО рассматривает сварной шов как часть конструкции. Поэтому обследование включает не только фиксацию дефекта, но и анализ узла, нагрузок, документации, условий эксплуатации и возможных последствий для здания или сооружения.
| Этап | Что делают инженеры | Что получает заказчик |
|---|---|---|
| Анализ задачи | Уточняют объект, конструкцию, причину обращения, документы и цель: приемка, спор, реконструкция, аварийность, ремонт | Понятный состав работ без лишних процедур |
| Осмотр и фиксация | Проверяют швы, узлы, геометрию, коррозию, деформации, доступность соединений | Фотофиксация и перечень выявленных дефектов |
| Измерения и контроль | Выполняют обмеры, визуально-измерительный контроль, при необходимости назначают инструментальные и неразрушающие методы | Данные для инженерной оценки, а не субъективное мнение |
| Оценка влияния | Сопоставляют дефекты с проектом, нормативными требованиями, расчетной схемой и условиями эксплуатации | Вывод о допустимости, рисках и необходимости мер |
| Документирование | Готовят техническое заключение, рекомендации, дефектную ведомость или исходные данные для проектирования усиления | Документ для управленческого решения, подрядчика, проектировщика или спора |
Какую услугу выбрать
Если дефекты связаны с каркасом, балками, фермами, колоннами, площадками или закладными деталями, обычно требуется обследование металлических конструкций. Когда нужно проверить не только швы, но и здание в целом, подойдет обследование строительных конструкций или комплексное техническое обследование зданий и сооружений.
Если задача связана с приемкой работ, спором с подрядчиком, реконструкцией или подготовкой проектных решений, состав обследования лучше определить до выезда. Это позволяет сразу выбрать нужные методы контроля и подготовить документ, который будет полезен именно для вашей ситуации.
Какие документы подготовить перед обследованием
Чем больше исходных данных есть у инженера, тем точнее можно оценить сварные соединения. Но отсутствие полного архива не мешает начать обследование: в таком случае больше внимания уделяют фактическому состоянию, обмерам и инструментальным данным.
| Документ или данные | Зачем нужны |
|---|---|
| Проектная документация, чертежи КМ и КМД | Чтобы понять расчетную схему, типы соединений и требования к швам |
| Исполнительные схемы и акты скрытых работ | Чтобы сопоставить фактическое выполнение с документами |
| Журналы сварочных работ, сведения о сварщиках и материалах | Чтобы оценить технологическую часть и возможные причины дефектов |
| Протоколы ранее выполненного контроля | Чтобы понять, какие швы уже проверялись и какие замечания были раньше |
| Фото, акты замечаний, переписка с подрядчиком или надзором | Чтобы сохранить доказательную историю и точнее поставить задачу обследования |
| Информация об эксплуатации, ремонтах, нагрузках и аварийных ситуациях | Чтобы связать дефекты с реальными воздействиями на конструкцию |
