Капиллярная дефектоскопия — что это и чем отличается от других методов НК
Капиллярный контроль (его также называют контролем проникающими веществами, ПВК) основан на способности специальных индикаторных жидкостей проникать в полости поверхностных и сквозных дефектов за счёт капиллярного эффекта. После удаления избытка жидкости с поверхности и нанесения проявителя пенетрант, оставшийся в дефектах, «вытягивается» наружу и формирует видимый индикаторный след — цветной или люминесцентный. Именно эта особенность делает метод незаменимым для поиска дефектов, которые при визуальном осмотре остаются незаметными.
Главное отличие ПВК от других методов контроля заключается в его физической природе и области применения. Визуальный контроль (ВИК) позволяет увидеть лишь то, что различимо невооружённым глазом или с помощью оптических средств, но не гарантирует выявления тонких трещин шириной раскрытия в сотые доли миллиметра. Ультразвуковой (УЗК) и радиографический (РК) методы ориентированы прежде всего на поиск внутренних несплошностей, скрытых под поверхностью металла. Магнитопорошковый метод (МПК) эффективен только для ферромагнитных материалов. Капиллярный же контроль остаётся основным (а зачастую и единственным) инструментом для проверки аустенитных сталей, алюминия, титана, меди и других цветных сплавов, а также для контроля сложных геометрических зон, где применение магнитопорошкового метода затруднено или не даёт требуемой чувствительности.
| Метод НК | Какие дефекты выявляет | Ограничения |
|---|---|---|
| ВИК | Видимые дефекты поверхности | Низкая чувствительность |
| ПВК | Поверхностные и сквозные несплошности | Не выявляет внутренние дефекты |
| МПК | Поверхностные дефекты в ферромагнитных материалах | Не работает с цветными металлами |
| УЗК | Внутренние дефекты | Требует доступа и настройки |
| РК | Внутренние дефекты и несплошности | Высокая стоимость и требования безопасности |
Капиллярный контроль редко применяется изолированно. При обследовании зданий и сооружений его результаты обычно рассматриваются совместно с данными других методов в рамках инструментального обследования.
Сферы применения цветной дефектоскопии
Капиллярный контроль назначают, когда нужно подтвердить отсутствие поверхностных дефектов и качество материала или сварного соединения. Метод востребован в строительстве и машиностроении для ответственных сварных швов (стыковых, угловых, тавровых): оценивается металл шва и зона термического влияния, где могут возникать микротрещины. Литые, кованые детали, прокат, поковки проверяют после изготовления и механической обработки, когда возможно раскрытие скрытых дефектов.
Важная область — контроль неферромагнитных материалов (аустенитные стали, алюминий, титан, медь), где ПВК часто становится единственным способом выявления поверхностных трещин и пор. Для ферромагнитных материалов его применяют, если геометрия или требуемая чувствительность не позволяют использовать магнитопорошковый метод.
При проверке непроницаемости швов резервуаров и трубопроводов нормативы (СП 70.13330.2012) устанавливают минимальную длительность выдержки капиллярного метода в зависимости от температуры.
Метод капиллярного контроля: преимущества и недостатки
Как и любой метод НК, ПВК имеет сильные стороны и ограничения. Преимущества капиллярного метода заключаются в следующем:
- высокая чувствительность (выявляет трещины с раскрытием до 0,001 мм);
- универсальность по материалам (металлы, пластики, керамика, стекло, композиты);
- возможность контроля сложных форм и труднодоступных участков;
- наглядность результатов;
- невысокая стоимость базового оборудования и материалов.
Разновидности капиллярного метода контроля
В зависимости от способа регистрации индикаторных следов различают два основных вида капиллярного контроля, каждый из которых имеет свои особенности организации работ.
Цветной (контрастный) метод наиболее распространён в промышленности и строительстве. Он использует ярко-красные пенетранты и белый (часто на меловой основе) проявитель. Дефект проявляется в виде насыщенного красного следа на матовом белом фоне. Контроль выполняется в обычном видимом свете при нормируемой освещённости не менее 500 люкс, что удобно для работы в цеховых или полевых условиях.
Люминесцентный метод основан на применении пенетрантов, содержащих флуоресцентные компоненты. После нанесения проявителя дефект выявляется в виде жёлто-зелёного свечения под воздействием ультрафиолетового излучения (UV-A). Для этого требуется затемнение рабочей зоны: уровень видимого света не должен превышать 20 люкс. Люминесцентный метод обеспечивает более высокую контрастность и чувствительность, что особенно ценно при контроле деталей с низкой шероховатостью или когда необходимо выявить предельно малые дефекты.

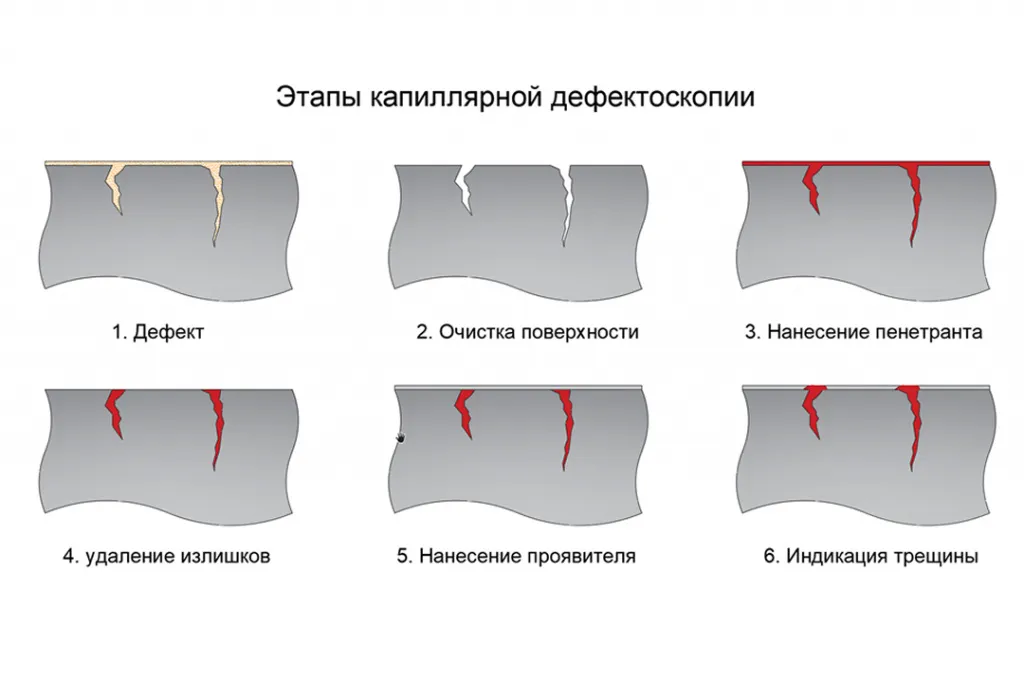

Этапы проведения ПВК контроля
Технология капиллярного контроля жёстко регламентирована и требует неукоснительного соблюдения последовательности операций. Нарушение любого из этапов приводит к снижению чувствительности или появлению ложных индикаций. Основные этапы выглядят следующим образом:
- Предварительная очистка и сушка. Поверхность тщательно обезжиривается, удаляются все загрязнения, окалина, старые лакокрасочные покрытия. После очистки зону контроля высушивают.
- Нанесение пенетранта и выдержка. Пенетрант наносится распылением, окунанием или кистью. Время выдержки должно быть достаточным для заполнения полостей дефектов (обычно от 5 до 30 минут в зависимости от системы материалов и температуры).
- Удаление избытка пенетранта. Лишнюю жидкость с поверхности удаляют водой, растворителем или эмульгатором, строго следуя инструкции производителя. Критически важно не вымыть пенетрант из полости дефекта.
- Сушка. После удаления избытка поверхность сушат. Если используется сушка нагревом, температура не должна превышать 50 °C, чтобы не разрушить индикаторный след.
- Нанесение проявителя. Проявитель наносят равномерным тонким слоем. Он выполняет роль «промокашки», извлекая пенетрант из дефектов на поверхность.
- Проявление и осмотр. После выдержки (время проявления) проводят визуальный осмотр в соответствии с выбранным методом — при необходимой освещённости или под ультрафиолетом.
- Окончательная очистка. По завершении контроля остатки пенетранта и проявителя удаляют, при необходимости наносят защитное покрытие.

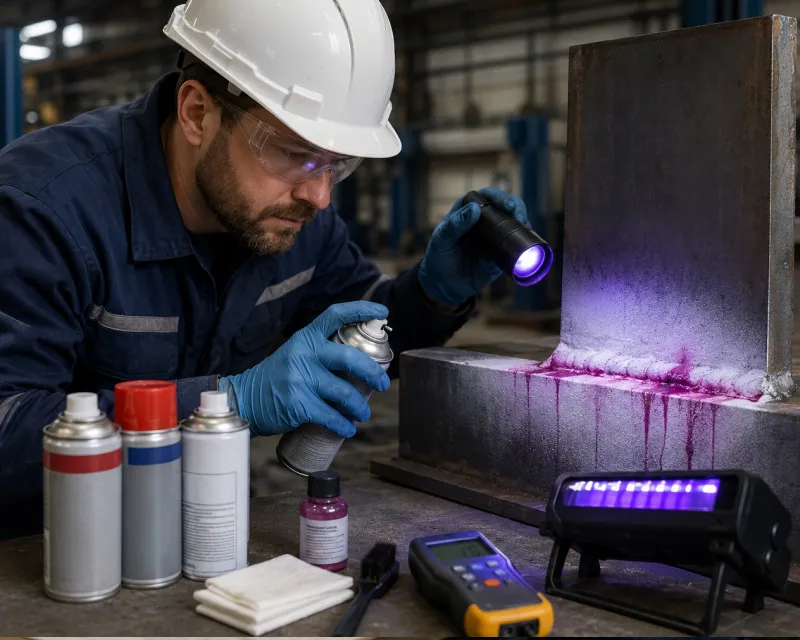

Приборы и средства контроля, применяемые при капиллярном методе
Для выполнения капиллярного контроля необходим стандартизированный набор материалов и оборудования, который обеспечивает стабильность результатов и соблюдение требований нормативных документов.
Материалы, используемые в ПВК, обычно поставляются в виде сертифицированных систем, совместимых между собой. Это пенетранты (цветные или люминесцентные), удалители (растворители, эмульгаторы) и проявители (сухие, в водной суспензии или на органической основе). Применение разнородных систем без полной очистки недопустимо, так как может привести к нестабильной чувствительности.
Контрольно-измерительное оборудование включает средства для обеспечения нормируемых условий осмотра. Для цветного метода обязателен люксметр для измерения освещённости (не менее 500 люкс). Для люминесцентного контроля необходимы источники ультрафиолетового излучения с длиной волны 365 нм и измеритель облучённости (ваттметр) для подтверждения значения не менее 10 Вт/м² (1000 мкВт/см²) на контролируемой поверхности. Также в работе используются безворсовые салфетки, ёмкости для окунания, ультразвуковые ванны для очистки мелких деталей, а в сложных случаях — оптические лупы и эндоскопы для осмотра труднодоступных зон.
Какие дефекты выявляются
Капиллярный контроль ориентирован на обнаружение поверхностных и сквозных несплошностей, доступных для проникновения жидкости. В число выявляемых дефектов входят:
- трещины всех видов (холодные, горячие, усталостные, коррозионные) независимо от их направления и конфигурации;
- поры и раковины, выходящие на поверхность, включая скопления пор и цепочки;
- непровары с выходом на кромку сварного шва;
- закаты, складки, провалы и иные нарушения сплошности, образовавшиеся при обработке давлением или сварке.
Нормативные требования и стандарты
Вся деятельность по капиллярному контролю базируется на системе национальных и межгосударственных стандартов, которые устанавливают требования к методам, материалам, условиям проведения и оценке результатов.
Ключевым документом, регламентирующим общие положения, остаётся ГОСТ 18442–80 «Контроль неразрушающий. Капиллярные методы. Общие требования». Более современный и детализированный стандарт, применяемый в промышленности, — ГОСТ Р ИСО 3452-1–2011, который охватывает все этапы контроля, условия осмотра, требования к протоколированию и процедуры повторного контроля.
Для сварных соединений решающее значение имеют два документа. ГОСТ ISO 23277–2023 (введён в действие с 1 апреля 2024 года) устанавливает уровни приемки индикаций при капиллярном контроле сварных швов, имеющих раскрытие на поверхности. ГОСТ ISO 17635–2018 определяет правила выбора методов неразрушающего контроля для сварных соединений и требования к отчётности, включая квалификацию персонала.
В строительной отрасли дополнительно применяются положения СП 70.13330.2012, где закреплены требования к контролю непроницаемости швов с указанием минимальной длительности выдержки при капиллярном методе для положительных и отрицательных температур.
Результаты: как оформляют отчет о проведенной дефектоскопии
Оформление результатов капиллярного контроля выполняется в виде протокола (иногда его называют картой контроля). Форма и содержание протокола должны соответствовать требованиям ГОСТ Р ИСО 3452-1, а при контроле сварных соединений — также требованиям ГОСТ ISO 17635.
В протоколе в обязательном порядке указываются следующие сведения:
- идентификация объекта контроля (наименование, номер детали или сварного шва, материал, состояние поверхности, стадия изготовления);
- цель контроля и ссылка на нормативную документацию;
- применённая система материалов (пенетрант, удалитель, проявитель) с указанием изготовителя и номера партии;
- условия контроля (температура окружающей среды, параметры освещения или облучённости);
- результаты контроля с описанием выявленных индикаций — их местоположение (привязка к разметке, эскиз), форма, размеры и интенсивность;
- заключение о соответствии или несоответствии установленным уровням приемки;
- данные о персонале (ФИО, номер сертификата, подпись ответственного лица).
К протоколу, как правило, прилагаются фотографии наиболее характерных или критичных индикаций, а в сложных случаях — схемы расположения дефектов. Фактически протокол является юридически значимым документом, подтверждающим качество выполненных работ.
Расшифровка результатов капиллярного метода неразрушающего контроля
Обнаружение индикаторного следа не означает автоматического брака. Расшифровка — двухэтапная процедура.

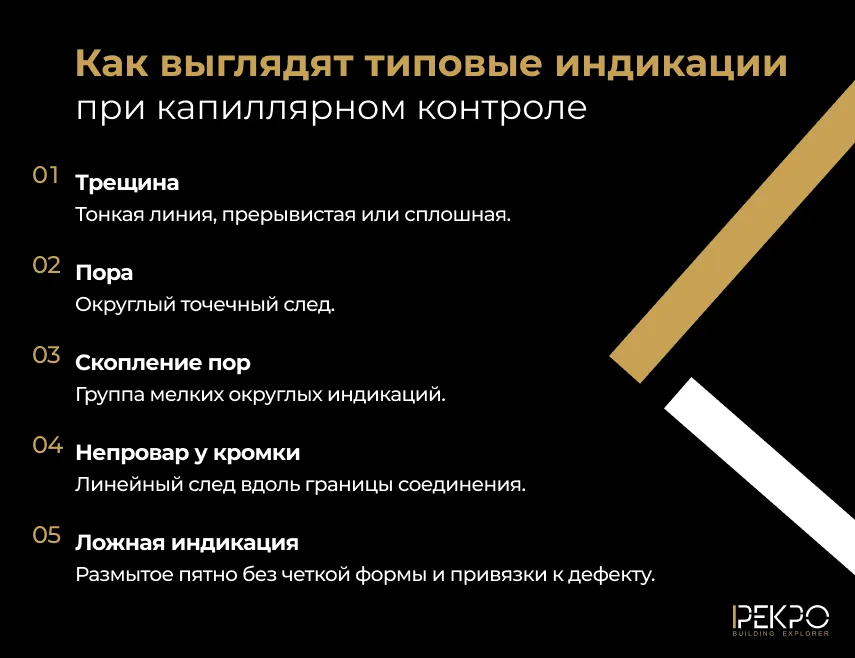

Первый этап — идентификация индикации. Трещины выглядят как тонкие линии (непрерывные или прерывистые). Поры — округлые следы; их цепочка указывает на скопление. Непровар с выходом на кромку — прямая линия вдоль границы сплавления. Ложные следы обычно имеют размытые границы или повторяют рельеф.
Второй этап — сравнение с критериями приемки. Для сварных соединений применяют ГОСТ ISO 23277 с тремя уровнями: уровень 1 — самый строгий (высоконагруженные конструкции), уровень 2 — стандартный, уровень 3 — для менее ответственных элементов. Любая трещина признаётся недопустимой. Для пор и непроваров действуют количественные ограничения (диаметр, протяжённость, количество на единицу площади). При превышении допустимых параметров объект бракуется или направляется на исправление с повторным контролем.
Подведем итоги
Капиллярный контроль занимает особое место в системе неразрушающего контроля металлоконструкций и сварных соединений. Его главная ценность заключается в способности надёжно выявлять поверхностные дефекты, которые являются наиболее частыми инициаторами усталостного разрушения в условиях эксплуатации. Метод одинаково эффективен как для ферромагнитных, так и для цветных металлов, что делает его универсальным инструментом для машиностроения, строительства, нефтегазовой и энергетической отраслей. При комплексной оценке состояния объекта результаты таких исследований включаются в работы по обследованию металлоконструкций.
Однако эффективность ПВК напрямую зависит от трёх ключевых факторов. Во-первых, это качество подготовки поверхности: дефект должен быть очищен и открыт для проникновения пенетранта. Во-вторых, строгое соблюдение технологической дисциплины на всех этапах — от выдержки пенетранта до контроля условий освещения. В-третьих, высокий уровень квалификации персонала, который должен не только правильно провести контроль, но и грамотно интерпретировать индикации с учётом установленных уровней приемки.
Чек-лист: когда стоит применять капиллярный контроль
- необходимо выявить поверхностные трещины;
- контролируются сварные соединения после изготовления;
- требуется проверить изделия из алюминия, титана или нержавеющей стали;
- применение магнитопорошкового контроля невозможно;
- необходимо подтвердить качество ремонта сварного шва;
- требуется контроль литых или кованых деталей;
- необходимо документально подтвердить отсутствие поверхностных дефектов.
